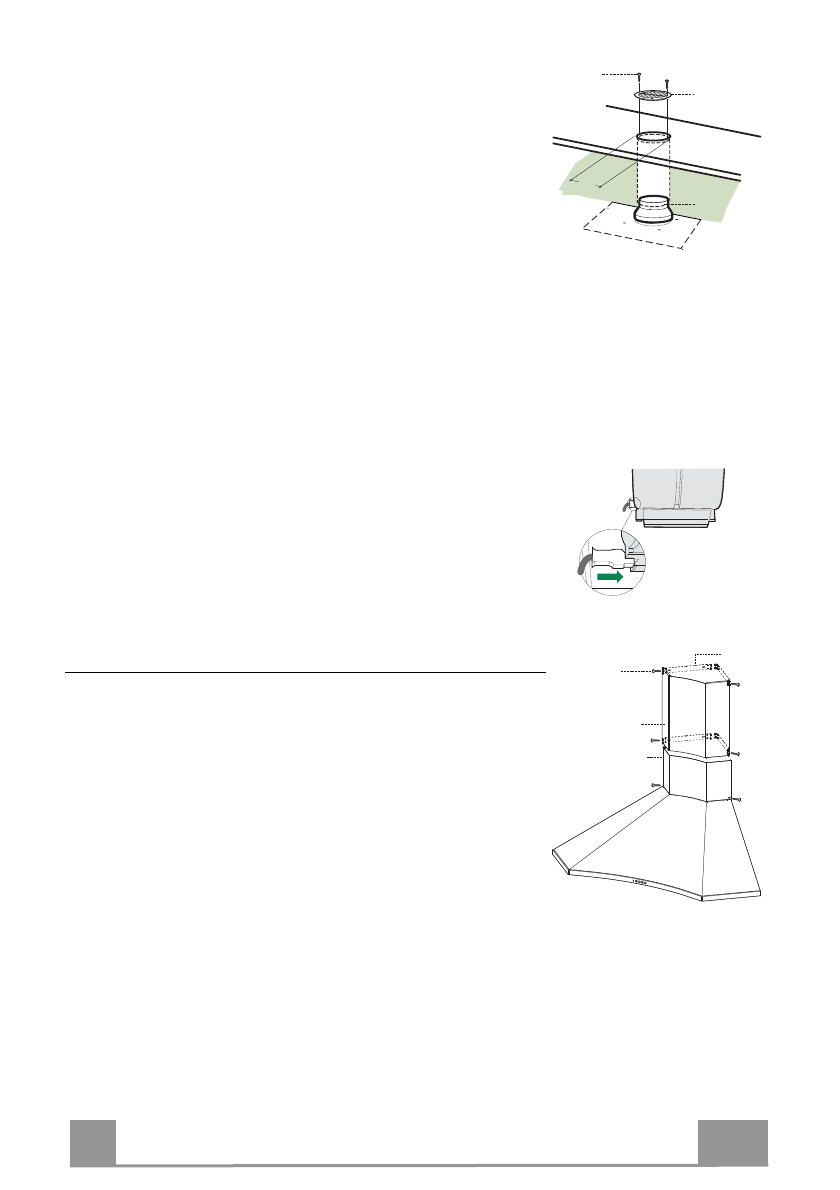

RECIRCULATION VERSION AIR OUTLET

•  Cut  a  hole  ø 125  mm  in  any  shelf  that  may  be  positioned  over

the hood.

•  Insert the reducer flange

9

 on the hood body outlet.

•  Connect  the  flange  to  the  outlet  on  the  shelf  over  the  hood  by

using a flexible or rigid pipe ø120 mm.

•  Fix  the  pipe  in  position  using  sufficient  pipe  clamps  (not  sup-

plied).

•  Fix  the  air  outlet  grid

8

 on  the  recirculation  air outlet  by  using

the 2 screws

12e

 (2,9 x 9,5) provided.

•  Ensure that the activated charcoal filters have been inserted.

9

ø 125

8

12e

ELECTRICAL CONNECTION

•  Connect the hood  to  the  mains  through  a  two-pole  switch  hav-

ing a contact gap of at least 3 mm.

•  Remove  the  grease  filters  (see  paragraph  Maintenance)  being

sure that the connector of the feeding cable is correctly inserted
in the socket placed on the side of the fan.

Flue assembly

Upper exhaust flue

•  Slightly  widen  the  two  sides  of  the  upper  flue  and  hook  them

behind  the  brackets

7.2.1,

  making  sure  that  they  are  well  seat-

ed.

•  Secure  the  sides  to  the  brackets  using  the  4  screws

12c

  sup-

plied.

Lower exhaust flue

•  Hook the tongues located in the lower part of the chimney into

the housings provided on the hood canopy.

•  Fix the lower part laterally to the hood body using the 2 screws

12c

supplied.

2.1

7.2.1

12c

2.2
