DE

3
7

37

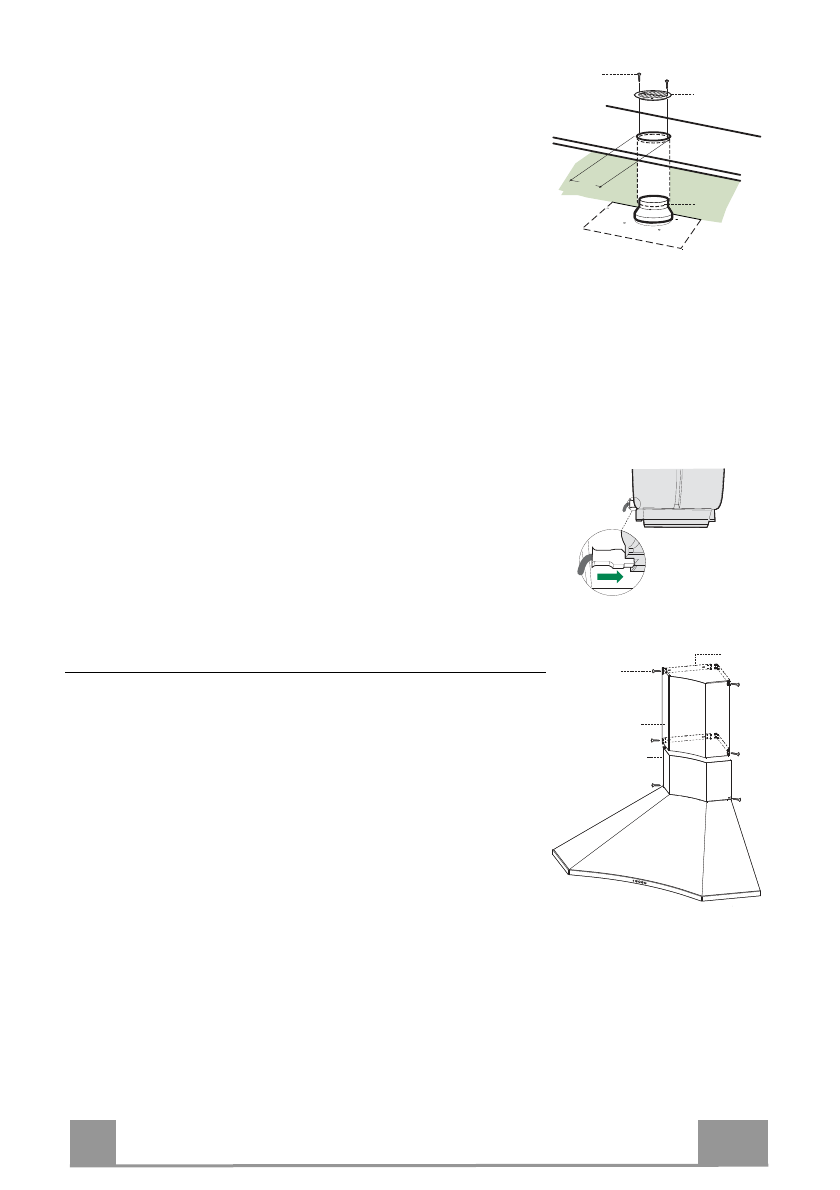

Anschluss im Umluftbetrieb

•  In  das  eventuell  über  der  Haube  vorhandene  Bord  ein  Loch  ø

125 mm bohren.

•  Den Reduzierflansch

9

 am Haubenaustritt anbringen.

•  Den  Flansch  beim  Luftaustritt  am  Bord  oberhalb  der  Haube

mittels Rohr oder Schlauch ø120 mm anschließen.

•  Das  Rohr  mit  geeigneten  Rohrschellen  fixieren.  Das  hierzu

erforderliche Material wird nicht mitgeliefert.

•  Das  Luftleitgitter

8

  mit  Hilfe  von  2  der  mitgelieferten  Schrau-

ben

12e

  (2,9  x  9,5)  beim  Austritt  der  rückzuführenden  Luft  fi-

xieren.

•  Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

9

ø 125

8

12e

ELEKTROANSCHLUSS

•  Bei Anschluss der Haube an das Stromnetz muss  ein zweipoli-

ger  Schalter  mit  einem  Öffnungsweg  von  mindestens  3  mm
zwischengeschaltet werden.

•  Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi-

chern  Sie  sich,  daß  die  Kabelverbindung  in  die  Steckdose  des
Gebläses einwandfrei eingesteckt wird.

Kaminmontage

Oberer Kaminteil

•  Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter

den  Bügeln

7.2.1

  einhängen  und  bis  zum  Anschlag  wieder

schließen.

•  Bei  den  Bügeln

7.2.1

  mit  Hilfe  der  4  mitgelieferten  Schrauben

12e

 (2,9 x 9,5) fixieren.

Unterer Kaminteil

•  Die  Federn,  die  sich  in  dem  unteren  Teil  des  Schachtes  befin-

den, in ihre Sitze am Haubenkörper befestigen.

•  Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelie-

ferten Schrauben

12c

 (2,9 x 9,5) fixieren.

2.1

7.2.1

12c

2.2
