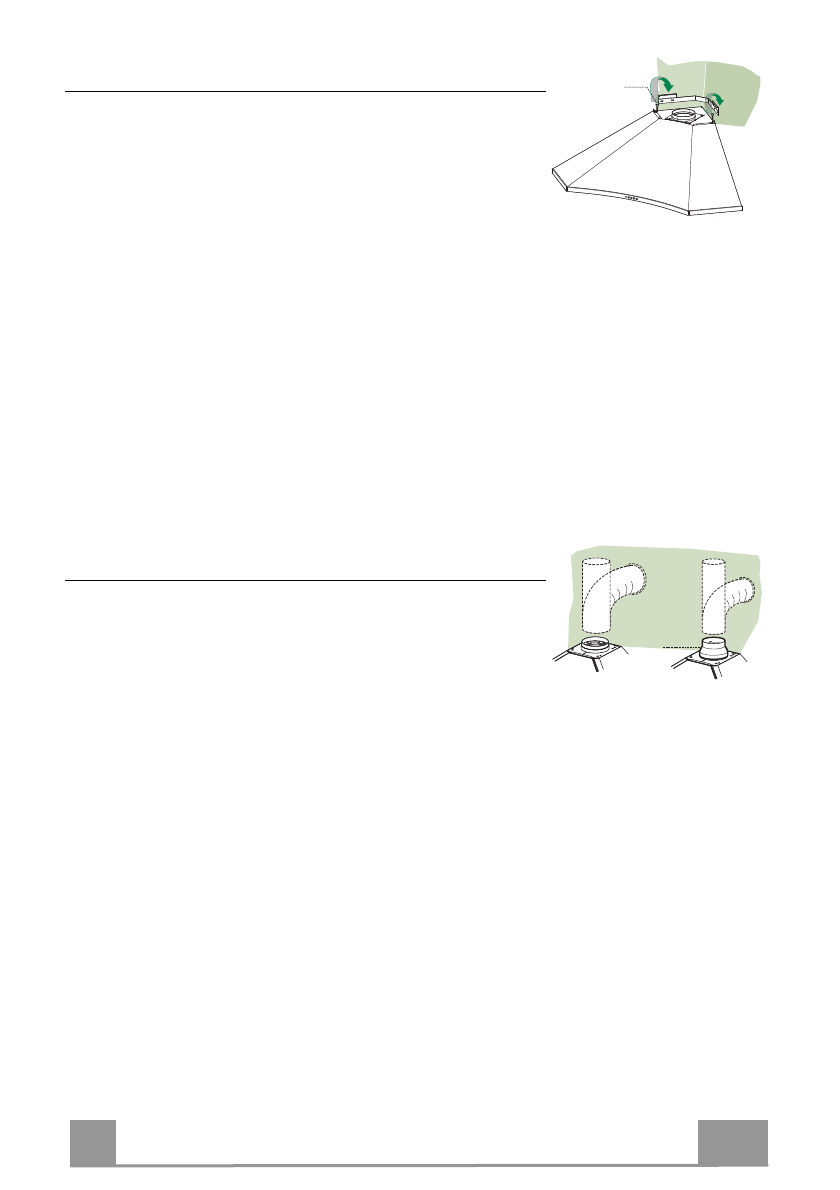

Montage des Haubenkörpers

•  Vor  Einhaken  des  Haubenkörpers  die  2  Schrauben

Vr

  an  den

Anhakpunkten  des  Haubenkörpers  so  regulieren,  dass  sie  bis
zur  Hälfte eingeschraubt sind.

•  Den Haubenkörper bei den entsprechenden   Bügel einhaken.
•   Mit Hilfe der Schrauben

Vr

 den

Haubenkörper ausrichten.


•   Falls    hält    es    der    Installateur  für  nötig,  ist  es  möglich  die

Haube  an  die  Wand  durch  zwei  weitere  Schrauben  mit  Dübel,
die  aus  dem.  Inneren  des  Haubenkörpers  angebracht  werden
können, zu  befestigen.

Vr

Anschluss im Abluftbetrieb

Bei  Abluftbetrieb  kann  die  Haube  vom  Installateur  wahlweise
mittels  Rohr  oder  Schlauch  (ø  150  oder  120  mm)  an  die  Außen-
rohrleitung angeschlossen werden.
•  Bei  Verwendung  eines  Anschlussrohres  ø  120  den  Reduzier-

flansch

9

 am Haubenaustritt anbringen.

•   Das  Rohr  mit  geeigneten  Rohrschellen  fixieren.  Das  hierzu

erforderliche Material wird nicht mitgeliefert.

•  Eventuell vorhandene Aktivkohlefilter entnehmen.

ø 120

ø 150

9
