INSTALLATIE

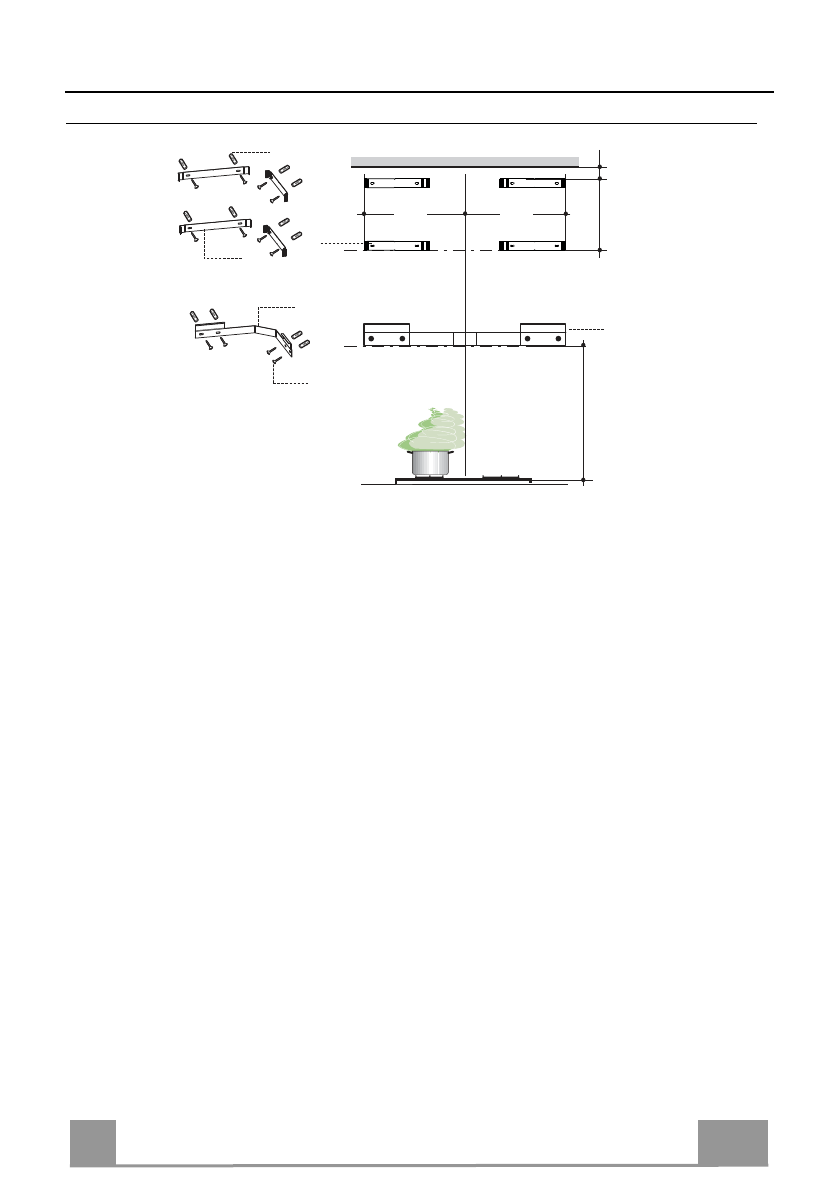

Boren van gaten in de wand en bevestiging van de draagbeugels


•  Plaats, zoals aangegeven, de beugel

7.1

op 935 mm boven de kookplaat. Zorg ervoor dat de

beugel goed recht hangt.

•  Teken de middelpunten van de gaten in de beugel af.
•  Plaats,  zoals  aangegeven,  een  beugel

7.2.1

op  1-2  mm  van  het  plafond  of  van  de

bovenlimiet, en op 324 mm van de hoek van de muur.

•  Teken de middelpunten van de gaten in de beugel af.
•  Bevestig,  zoals  aangegeven,  een  beugel

7.2.1

op  X  mm  onder  de  eerste  beugel  (X  =  de

hoogte  van  het  bijgeleverde  bovenstuk  van  de  schouw),  en  op  324  mm  van  de  hoek  van  de
muur.

•  Herhaal  deze  handeling  aan  de  andere  kant,  en  controleer  of  de  beugels  op  gelijke  hoogte

hangen.

•  Boor op de afgetekende punten gaten van ø 8 mm.
•  Schuif de pluggen

11

in de gaten.

•  Maak de beugels vast met behulp van de bijgeleverde schroeven

12a

(4,2 x 44,4).

935

7.1

7.2.1

X

324

324

1÷2

7.1

12a

11

7.2.1
