MONTAGE

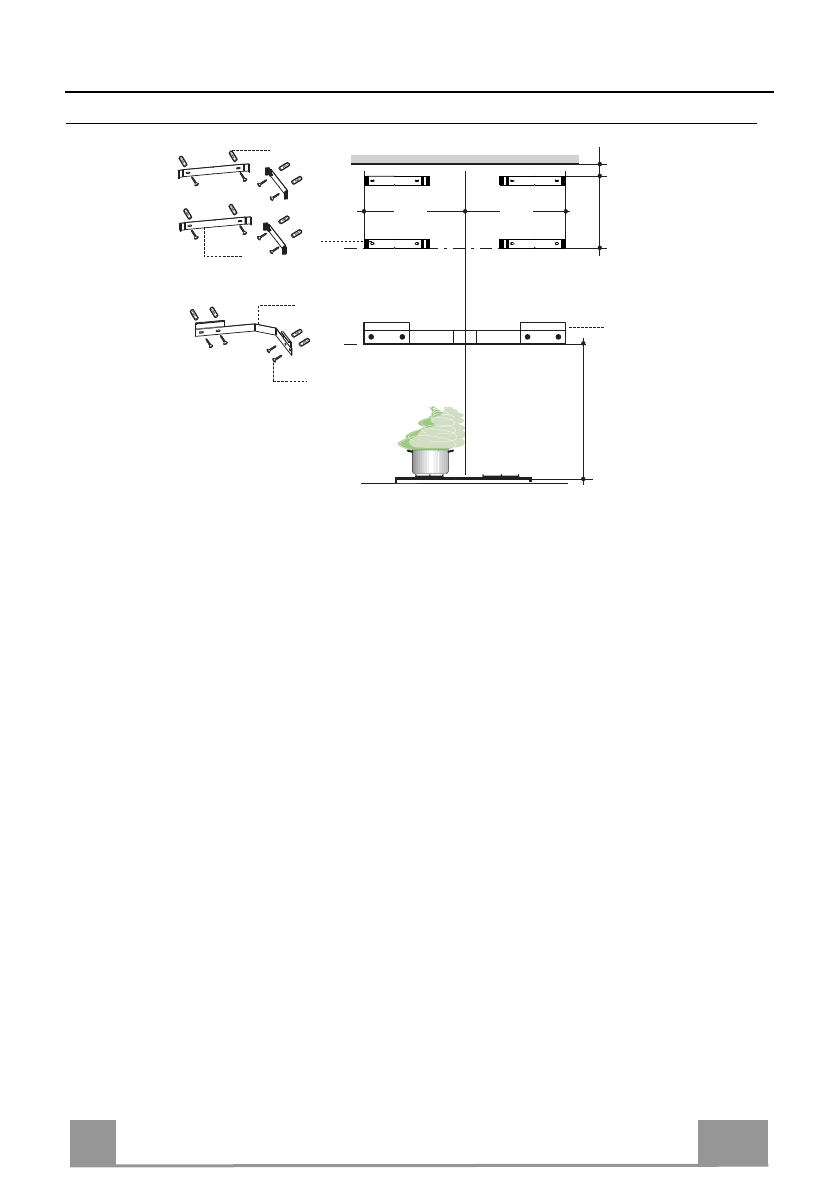

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel


•  Die  Halterung  Haubenbefestigung

7.1

  935  mm  oberhalb  der  kochfläche  auflegen  und  kon-

trollieren, ob sich die Befestigungslöcher im gleichen Abstand zur Mauerecke befinden.

•  Die Mitte der beiden Bügellöcher an der Wand markieren.
•  Einen Bügel

7.2.1

 zirka 1-2 mm  unter der Decke oder oberen Begrenzung mit 324 mm  Ab-

stand vonder Mauerecke an die Wand legen.

•  Die Mitte der beiden Bügellöcher an der Wand markieren.
•  Den zweiten Bügel

7.2.1

 mit 324 mm Abstand vonder Mauerecke an die Wand legen, wobei

ein Abstand X mm  vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Ka-
minteils).

•  Gleichermaßen an der gegenüberliegenden Seite vorgehen, beim prüfen der Nivellierung.
•  Mit einem Bohrer ø 8 mm die markierten Punkte bohren.
•  Die Dübel

11

 in die Bohrungen einfügen.

•  Die Bügel und die Halterung mit den mitgelieferten Schrauben

12a

 (4,2 x 44,4) fixieren.

935

7.1

7.2.1

X

324

324

1÷2

7.1

12a

11

7.2.1
