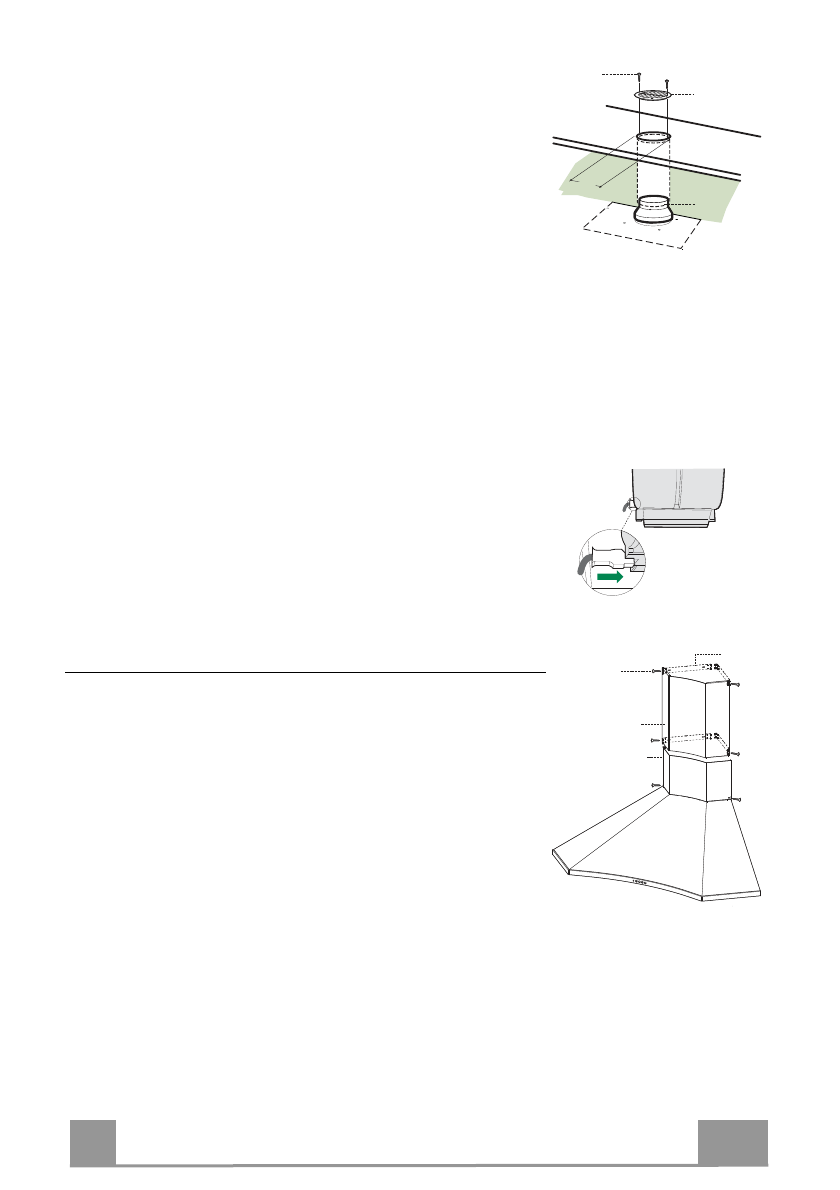

LUCHTUITLAAT FILTERVERSIE

•  Boor  een  gat  van  ø  125  mm  in  de  eventuele  plank  boven  de

kap.

•  Breng de reductieflens

9

 op de uitlaat van de wasemkap aan.

•  Verbind  de  flens  met  de  uitlaatopening  op  de  plank  boven  de

kap  met  behulp  van  een  starre  of  flexibele  leiding  van  ø120
mm.

•  Zet  de  leiding  vast  met  geschikte  leidingklemmen.  Het

benodigde materiaal wordt niet bij de wasemkap geleverd.

•  Bevestig  het  richtingsrooster

8

  op  de  uitlaat  van  de  gerecir-

culeerde lucht met 2 van de bijgeleverde schroeven 12e  (2,9 x
9,5).

•  Verzeker  u  ervan  dat  het  geurfilter  met  actieve  koolstof  geïn-

stalleerd is.

9

ø 125

8

12e

ELEKTRISCHE AANSLUITING

•  Sluit  de  wasemkap  aan  op  de  netspanning  met  een  tweepolige

schakelaar  ertussen  met  een  opening  tussen  de  contacten  van
tenminste 3 mm.

•  Verwijder  de  vetfilters  (zie  par.  "Onderhoud")  en  verzeker  u

ervan  dat  de  stekker  van  de  voedingskabel  goed  in  de
contactdoos van de afzuigkap is gestoken.

Montage van de schouw

Het bovenstuk van de schouw

•  U  moet  de  twee  zijplaten  van  de  schouw  enigszins  verbreden,

ze  vasthaken  achter  de  beugels

7.2.1

  en  ze  weer  zo  goed

mogelijk sluiten.

•  Aan  de  zijkant  vastmaken  aan  de  beugels  met  behulp  van  de 4

bijgeleverde schroeven

12c

 (2,9 x 9,5).

Het onderstuk van de schouw

•  Haak  de  lipjes,  onderaan  de  schouw,  achter  de

daarvoorbestemde gleufjes die zich in de wasemkap bevinden.

•  Het  onderstuk  van  de  schouw  moet  U  aan  de  zijkant  van  de

wasemkap  bevestigen  met  behulp  van  de  twee  bijgeleverde
schroeven

12c

 (2,9 x 9,5).

2.1

7.2.1

12c

2.2
