IT

1
0

10

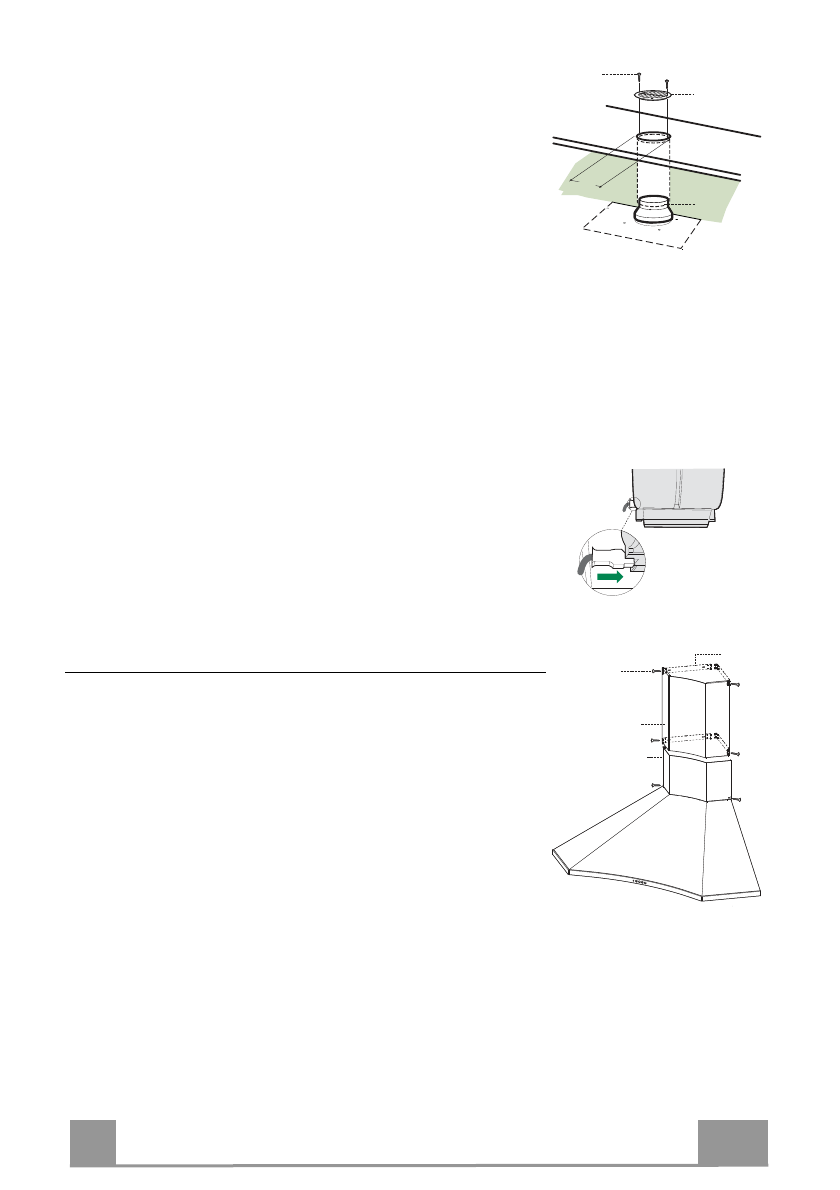

USCITA ARIA VERSIONE FILTRANTE

•  Praticare un foro ø 125 mm sull’eventuale Mensola soprastante

la Cappa.

•  Inserire la Flangia di riduzione

9

sull’uscita del Corpo Cappa.

•  Collegare la Flangia al foro di uscita sulla Mensola soprastante

la Cappa con un tubo rigido o flessibile di ø120 mm.

•  Fissare  il  tubo  con  adeguate  fascette  stringitubo.  Il  materiale

occorrente non è in dotazione.

•  Fissare la Griglia direzionata

8

sull’uscita con 2 Viti

12e

(2,9 x

9,5) in dotazione.

•  Assicurarsi  della  presenza  dei  Filtri  antiodore  al  Carbone  atti-

vo.

9

ø 125

8

12e

CONNESSIONE ELETTRICA

•  Collegare  la  Cappa  all’Alimentazione  di  Rete  interponendo  un

Interruttore bipolare con apertura dei contatti di almeno 3 mm.

•  Rimuovere  i  Filtri  antigrasso  (vedi  par.  “Manutenzione”)  e  as-

sicurarsi che il connettore del Cavo di alimentazione sia corret-
tamente inserito nella presa dell’Aspiratore

Montaggio Camino

Camino superiore

•  Allargare  leggermente  le  due  falde  laterali,  agganciarle  dietro

le Staffe

7.2.1

 e richiuderle fino a battuta.

•  Fissare lateralmente alle Staffe con 4 Viti

12c

 in dotazione.

Camino inferiore

•  Agganciare  le  linguette  poste  nella  parte  inferiore  del  camino

nelle apposite sedi poste sul corpo cappa.

•  Fissare  lateralmente  la  parte  inferiore  al  Corpo  Cappa,  con  2

Viti

12c

 in dotazione.

2.1

7.2.1

12c

2.2
