FR

2
8

28

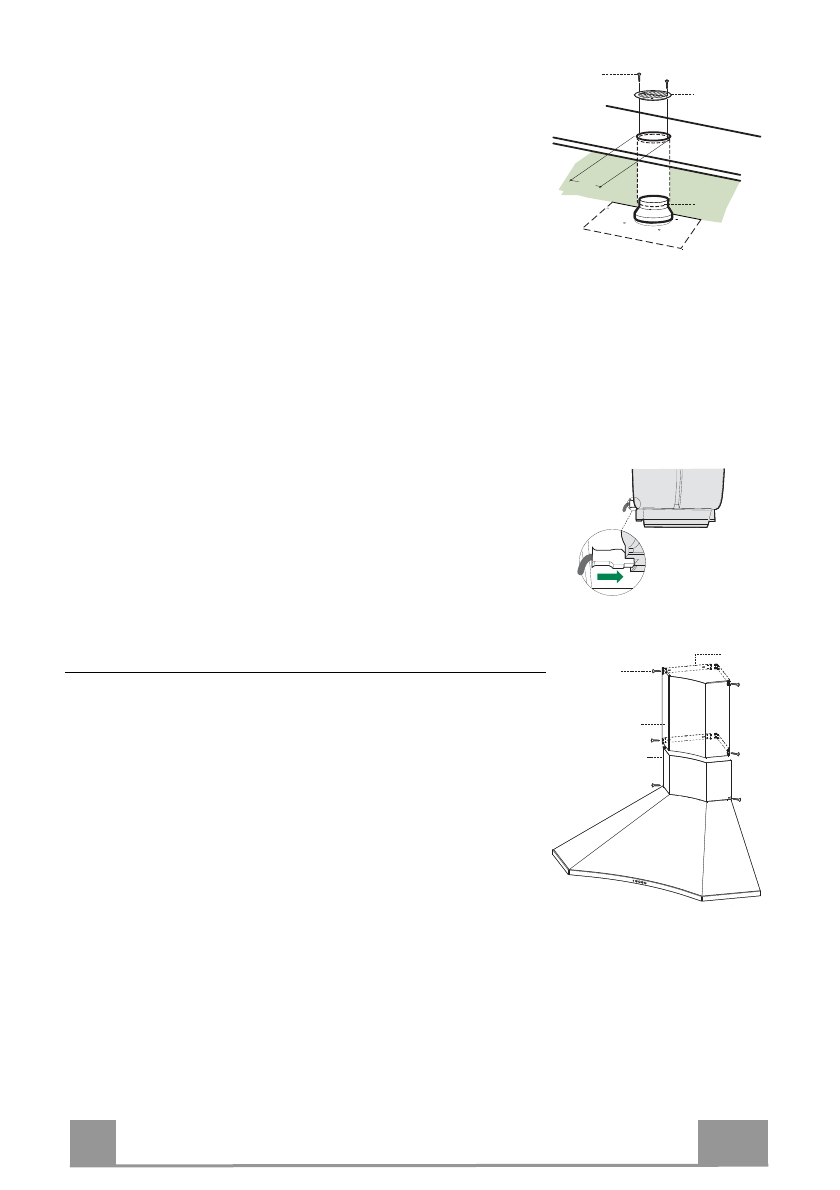

SORTIE AIR VERSION FILTRANTE

•  Percer  un  trou  de  ø  125  mm.  sur  l’éventuelle  Tablette  qui  se

trouve au-dessus de la Hotte.

•  Insérer  le  flasque  de  réduction

9

  sur  la  sortie  du  corps  de  la

hotte.

•  Connecter  la  Flasque  au  trou  de  sortie  sur  la  Tablette  qui  se

trouve  au-dessus  de  la  Hotte,  au  moyen  d’un  tuyau  rigide  ou
flexible de ø120 mm.

•  Fixer  le  tube  par  des  colliers  appropriés.  Le  matériau  néces-

saire n’est pas fourni.

•  Fixer  la  Grille  orientée

8

  sur  la  sortie  de  l’air  recyclé  à  l’aide

de 2 Vis

12e

 (2,9 x 9,5) fournies avec l’appareil.

•  S’assurer de la présence des filtres anti-odeur au charbon actif.

9

ø 125

8

12e

BRANCHEMENT ELECTRIQUE

•  Brancher  la  hotte  sur  le  secteur  en  interposant  un  interrupteur

bipolaire avec ouverture des contacts d’au moins 3 mm.

•  Enlever les filtres à graisse (voir § "Entretien") et s'assurer que

le connecteur  du câble d'alimentation soit bien branché dans la
prise du diffuseur.

Montage Cheminée

Cheminée supérieure

•  Elargir  légèrement  les  deux  bords  latériaux,  et  les  accrocher

derrières les brides

7.2.1

 ; refermer jusqu’à la butée.

•  Fixer  latéralement  aux  brides  à  l’aide  des  4  vis

12e

  (2,9  x  9,5)

fournies.


Cheminée inférieure

•  Accrocher  les  languettes  qui  se  trouvent  dans  la  partie  infé-

rieure  de  la  cheminée  dans  les  logements  spécialement  prévus
à cet effet, placés sur le corps de la hotte.

•  Fixer  latéralement  la  partie  inférieure  au  corps  hotte,  à  l’aide

des deux 2 vis

12e

 (2,9 x 9,5) fournies.

2.1

7.2.1

12c

2.2
