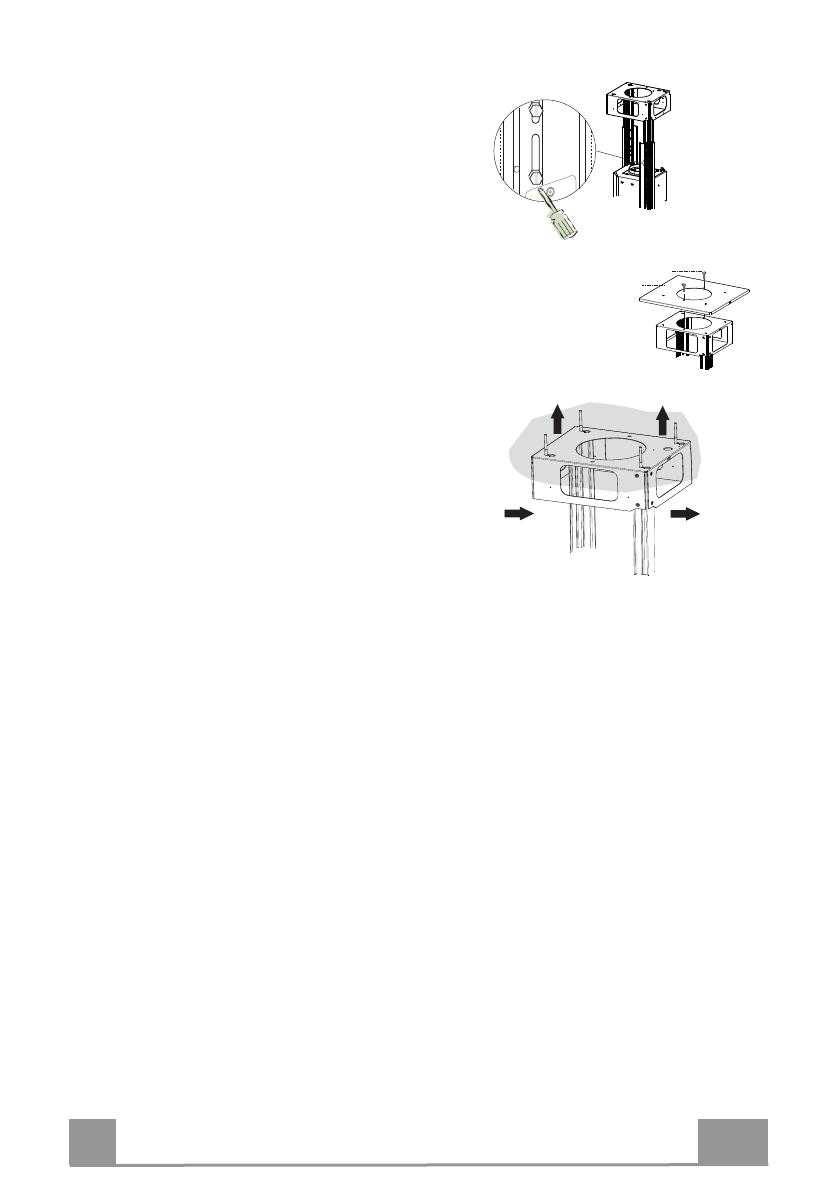

  FIJACIÓN DEL ARMAZÓN

En el caso en que se desee regular la altura del arma-
zón, proceder de la siguiente manera:
•  Destornillar  los tornillos métricos que unen las dos

columnas, situados a los lados del armazón.

•  Regular a la altura deseada al armazón y volver a

atornillar los tornillos que se han quitado previamen-
te.

•  Unir la fijación de la chimenea superior

26

 al arma-

zón superior usando los dos tornillos

12w

 (M3 x 8).

•  Apretar los dos tornillos y atornillar los otros dos en

dotación; antes de apretar los tornillos definitivamen-
te es posible efectuar algunas regulaciones girando el
armazón, prestando atención a que los tornillos no
sobresalgan del centro del ojal de regulación.

•  A partir de este momento se pueden atornillar los 4

tornillos de seguridad. Para hacerlo seguir las sigien-
tes instrucciones:

•  Agujerear con una punta de ø 10 el techo, usando

los agujeros situados en los lados del cierre dela
chimenea superior.

•  Colocar los 4 tacos incluídos en la dotación.
•  Colocar las Arandelas incluídas en la dotación en

los tornillos y apretarlos.

•  La sujeción del Armazón tiene que ser segura tenien-

do en cuenta el peso de la Campana y las solicitacio-
nes causadas por empujones ocasionales al aparato
una vez instalado. Una vez realizada la sujeción, ve-
rificar que la base sea estable aunque el Armazón sea
objeto de flexiones.

•  En todos los casos en los que el Techo no sea sufi-

cientemente robusto en el punto de suspensión, el
técnico tendrá que reforzarlo estructuralmente con
placas adecuadas y contraplacas fijadas a partes resis-
tentes.
