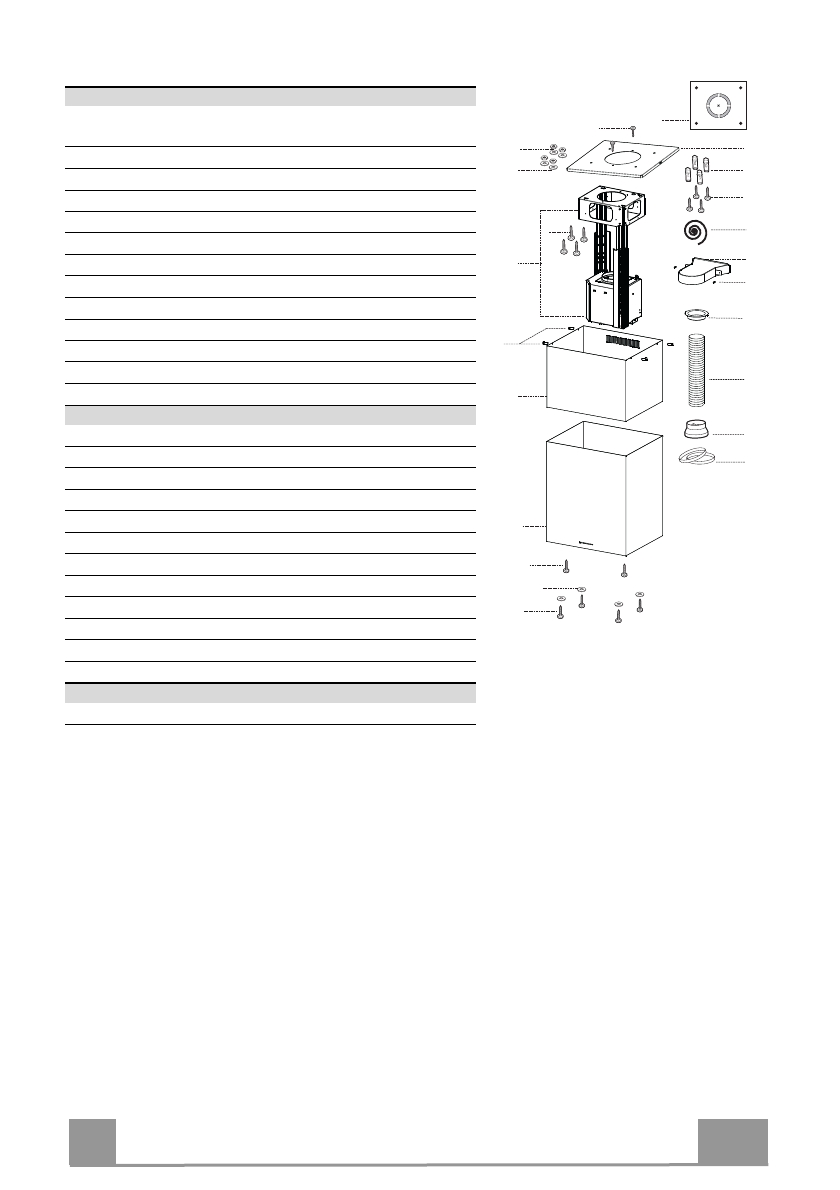

Onderdelen

Ref.   Aantal  Productonderdelen
1

1  Volledige  wasemkap  met: Bedieningspaneel, Licht,

Ventilatorgroep, Filters, Onderstuk van de schouw

2

1  Bovenstuk van de schouw

7.1

1  Telescopisch Frame met afzuiggroep bestaande uit :

7.1a

 1 Bovenstuk

Frame

7.1b

 1 Onderstuk

Frame

9

1  Reductieflens ø 150-120 mm

13

1  Klevende pakking  Novastik

14

1  Flens voor het verbindingsstuk Luchtuitlaat

15

 1

Verbindingsstuk

Luchtuitlaat

25

Leidingklemmen

(niet inbegrepen)

26

1  Bevestiging bovenstuk van de schouw

29

1  Buis met  verbindingsstuk Luchtuitlaat

Ref. Aantal  Installatieonderdelen
11

4  Pluggen ø 10

12c

4  Schroeven 2,9 x 9,5

12f

2  Schroeven M6 x 10

12g

4  Schroeven M6 x 80

12h

4  Schroeven 5,2 x 70

12q

4  Schroeven 3,5 x 9,5

12w

2  Schroeven M3 x 8

21

 1

Boormal

22

8  Drukringen ø 6,4

23

 4

Moeren

M6

24

2  Bevestigingsknoppen  Verbindingsstuk luchtuitlaat

 Aantal

Documentatie

 1

Gebruiksaanwijzing

23

22

12h

11

15

24

25

9

1

2

7.1

7.1b

7.1a

21

12g

12w

14

29

26

12c

13

12f

12q

22
