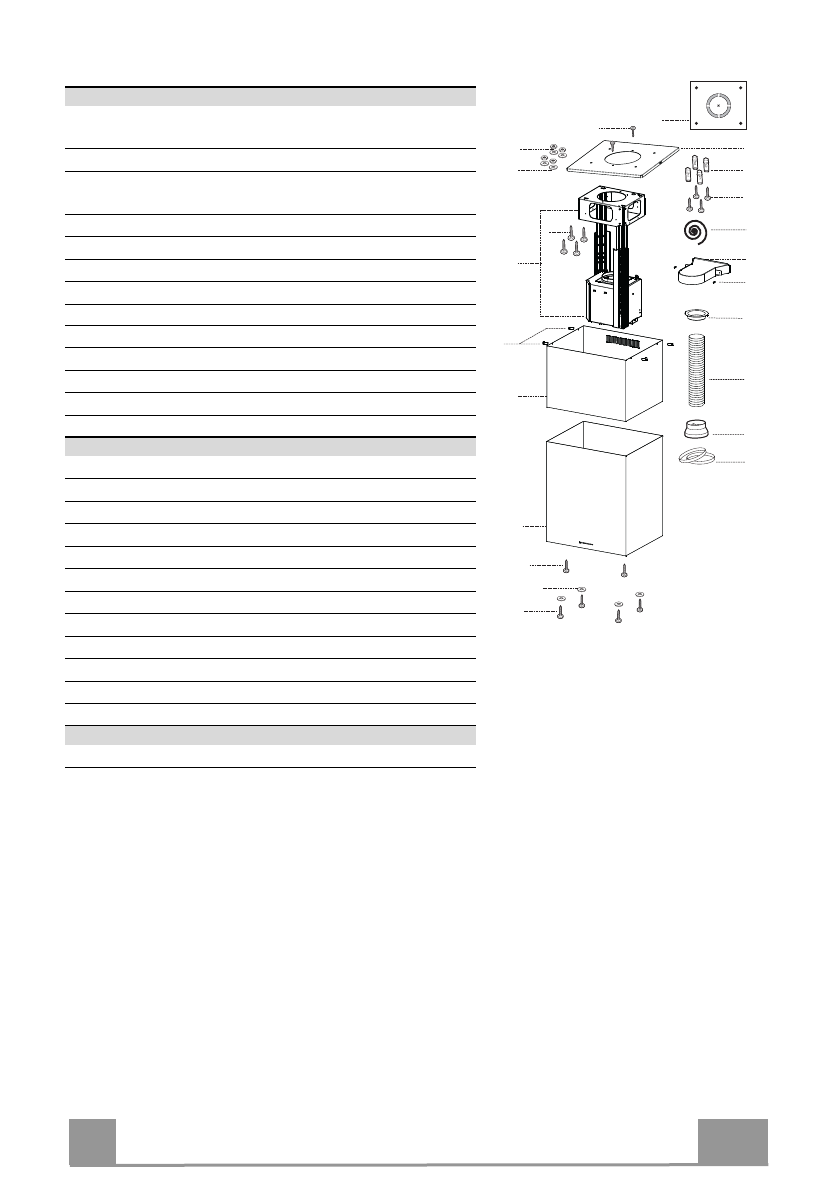

Komponendid

Viide Kogus Toote komponendid
1

1  Pliidikummi korpus koos järgmisega: juhikud, valgusti,

puhur, filtrid

2

1  Korstna ülemine osa

7.1

1  Teleskoopraam koos tõmbeventilaatoriga, mis koos-

neb:

7.1a

 1 Ülemine

raam

7.1b

 1 Alumine

raam

9

1  Siirdmikäärik ø 150-120 mm

13

 1

Tihend

14

1  Pliidikummi korpuse õhuväljundi pikendus

15

 1

Õhuväljundi

ühendus

25

Toru klambrid (ei ole kaasas)

26

1  Korstna ülemise osa kinniti

29

 1

Õhuväljundi

ühendustoru

Viide Kogus Paigalduskomponendid
11

4  Tüüblid ø 10

12c

4  Kruvid 2,9 x 9,5

12f

2  Kruvid M6 x 15

12g

4  Kruvid M6 x 80

12h

4  Kruvid 5,2 x 70

12q

4  Kruvid 3,5 x 9,5

12w

2  Kruvid M3 x 8

21

 1

Puurimisšabloon

22

8  Seibid sisediam. 6,4 mm

23

 4

Mutrid

M6

24

2  Õhuväljundi ühenduse kinnitusnupud

 Kogus

Dokumentatsioon

 1

Kasutusjuhised

23

22

12h

11

15

24

25

9

1

2

7.1

7.1b

7.1a

21

12g

12w

14

29

26

12c

13

12f

12q
