NL

4

48

INSTALLATIE

Gaten boren in plafond/plank en bevestiging frame

GATEN BOREN IN PLAFOND/PLANK

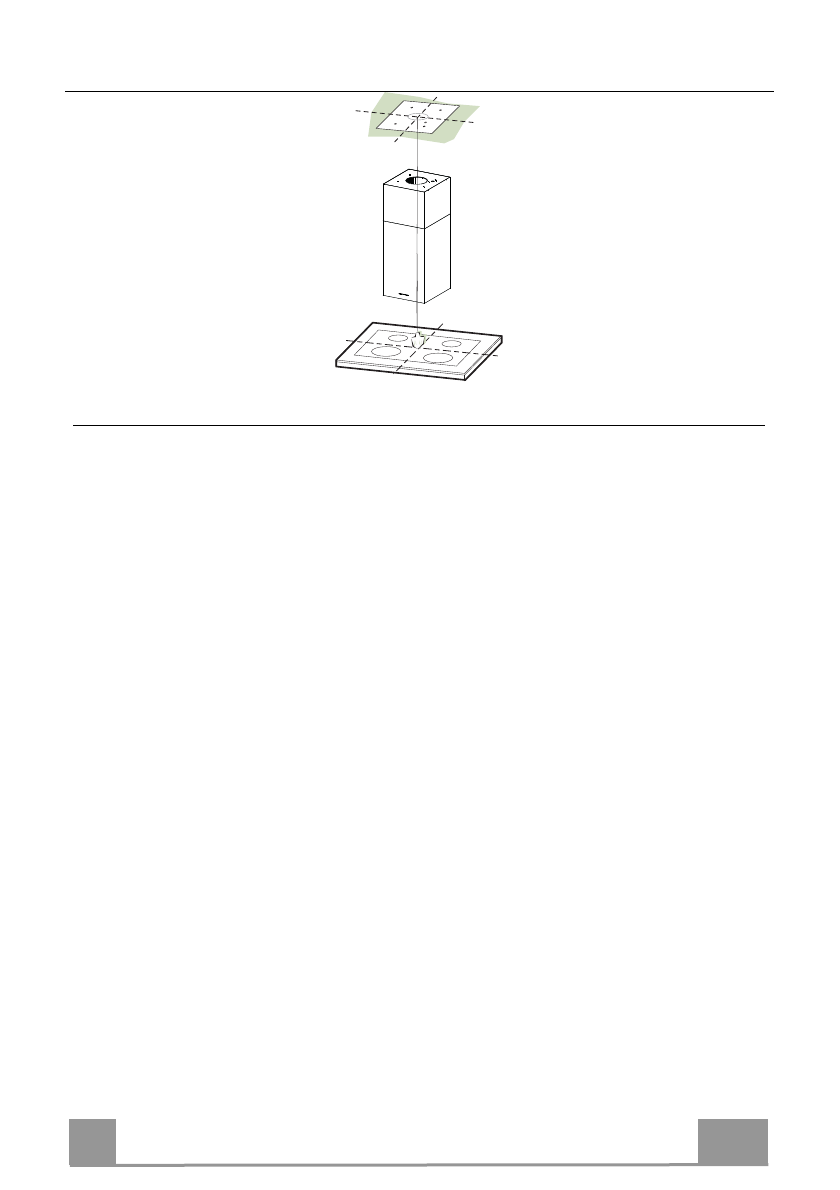

•  Teken met behulp van een looddraad op het plafond/de draagplank het midden van de koo-

kplaat af.

•  Houd de bijgeleverde boormal 21 tegen het plafond/de plank, en laat het midden hiervan

samenvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van
de kookplaat.

•  Teken de middelpunten van de gaten van de boormal af.
•  Boor gaten in de afgetekende punten:

•  Plafond van massief beton: volgens de gebruikte betonpluggen.
•  Plafond van steen met luchtkamer, met resistente dikte van 20 mm: ø 10 mm.(schuif on-

middellijk de bijgeleverde pluggen

11

in de gaten).

•  Plafond van houten balken: afhankelijk van de gebruikte houtschroeven.
•  Houten planken: ø 7 mm.
•  Doorvoer van de elektrische voedingskabel: ø 10 mm.
• Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de af-

voerleiding naar buiten.

•  Zet de twee schroeven vast in kruisvorm, maar laat een ruimte vrij van 4-5 mm tussen de

schroef en het plafond:

  •  voor massief beton, betonpluggen, niet bijgeleverd.

•  voor bakstenen muur met luchtkamer, met een resistente dikte van ongeveer 20 mm, wor-

den de schroeven

12h

bijgeleverd.

•  voor houten balken, 4 houtschroeven, niet bijgeleverd.
•  voor houten plank, 4 schroeven

12g

met ringen

22

 en moeren

23

, bijgeleverd.
