MONTAGE

Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts

BOHREN DER DECKE/TRAGERPLATTE

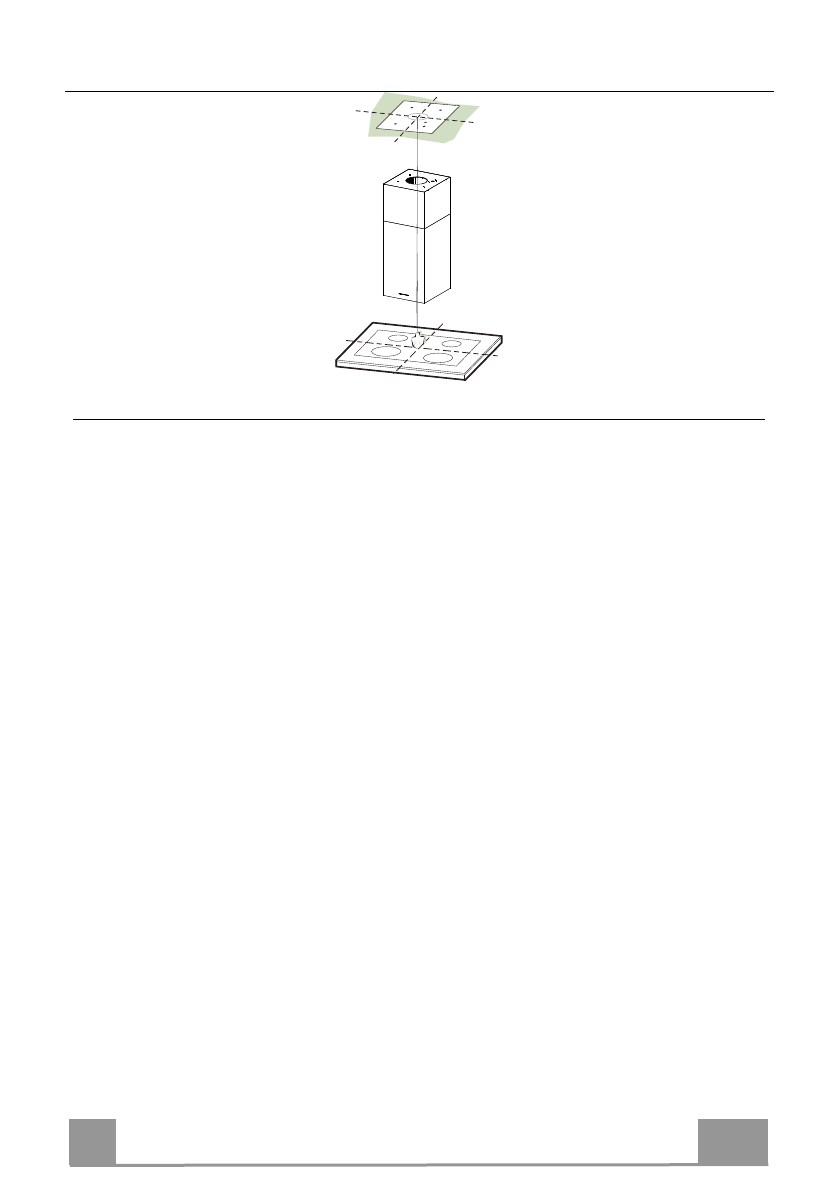

•  Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln

und kennzeichnen.

•  Die mitgelieferte Bohrschablone

21

 so auf die Decke/Trägerplatte legen, dass die Schablo-

nenmitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten
auf die Seiten der Kochmulde ausrichten.

•  Die Mitte der Schablonenbohrungen kennzeichnen.
•  Die gekennzeichneten Punkte bohren:

•  Massivbeton-Decke: je nach verwendeten Beton-Dübeln.
•  Decke aus Hohlkammer-Ziegeln mit 20 mm Wandungsstärke: ø 10 mm (sofort die mitge-

lieferten Dübel

11

 einfügen).

•  Holzbalkendecke: je nach verwendeten Holzschrauben.
•  Holz-Trägerplatte: ø 7 mm.
•  Durchgang für das Speisekabel: ø 10 mm.
•  Luftaustritt (Abluftversion): je nach Durchmesser des Anschlussrohres für die Luftablei-

tung.

•  Zwei sich gegenüberliegende Schrauben festziehen und 4-5 mm Freiraum zur Decke belassen:

•  bei Massiv-Betondecken mit speziellen Betondübeln, die nicht mitgeliefert werden;
•  für Hohlkammer-Ziegeln mit ca. 20 mm Wandungsstärke die mitgelieferten Schrauben

12h

 verwenden;

•  bei Holzbalken-Decken mit 4 Holzschrauben, die nicht mitgeliefert werden;
•  bei Holz-Trägerplatten mit 4 Schrauben

12g

, Unterlegscheiben

22

und Schraubenmuttern

23

, die im Lieferumfang enthalten sind.
