www.timberk.com • электрический накопительный водонагреватель

22

29

ВНИМАНИЕ!

Для обеспечения надежной работы и безопас-

ной эксплуатации водонагревателя перед первым

включением проверьте правильность его подсое-

динения к электрической сети переменного тока

220В. Подключаемый водонагреватель должен

быть надежно соединен с заземляющим контуром

вашей электрической сети.  Использование водо-

нагревателя без заземления опасно для жизни.

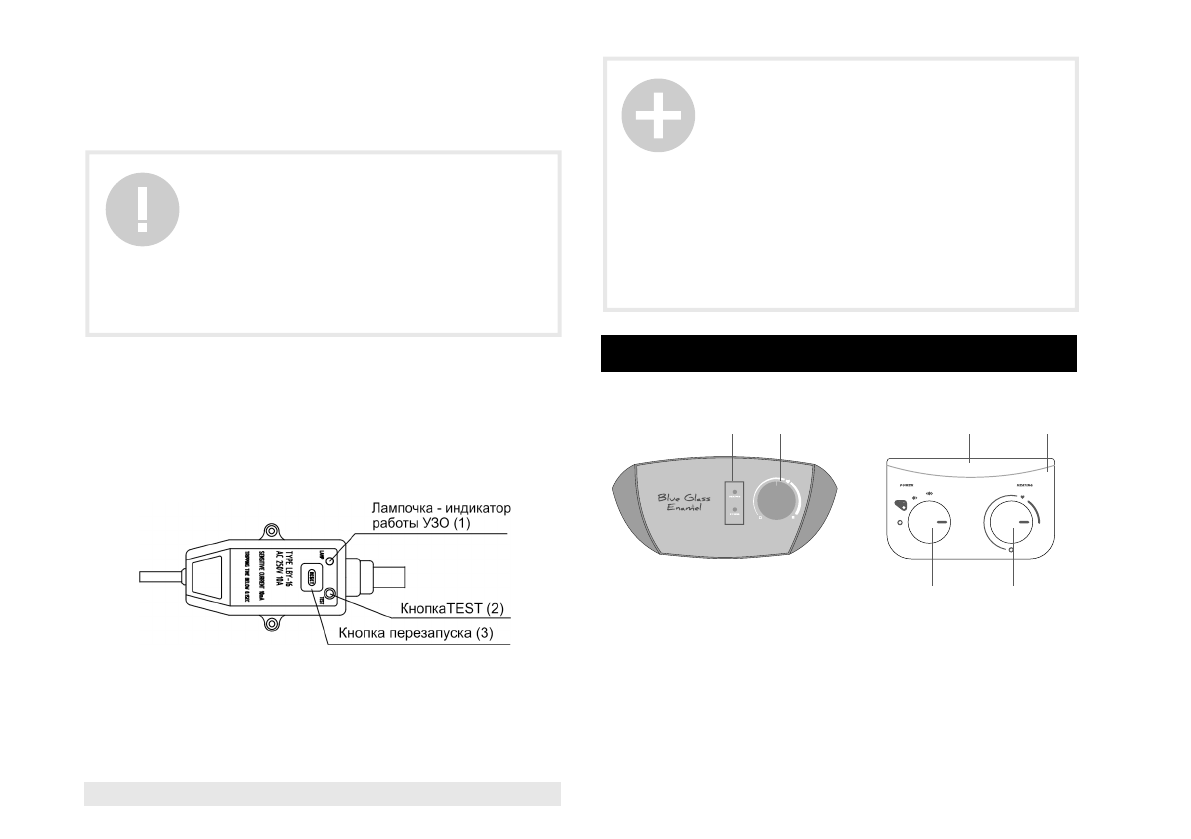

8. УПРАВЛЕНИЕ ВОДОНАГРЕВАТЕЛЕМ

те вилку из розетки, проверьте рукой, не нагрелась ли вилка. Если

вилка нагрелась до температуры выше 50°С, во избежание повреж-

дений, происшествий, возникновения пожара в результате плохого

электрического контакта замените розетку на другую. Это должен

делать специалист.

1. Ручка терморегулятора

Используется для установки желаемой температуры нагрева, как для

серии FSQ1, так и для серии FED1 (см. рис. 8)
2. Ручка переключателя режимов мощности
Используется для выбора режима мощности нагрева, только для во-

донагреватей серии FSQ1
3. LED-дисплей
На дисплее отображается текущая температура воды во внутреннем

резервуаре

УЗО (устройство защитного отключения)*, рис. 9

1. Подключите сетевой шнур к сети, индикатор (1) загорится.
2. Для тестирования нажмите кнопку (2), напряжение перестанет по-

даваться, индикатор (1) погаснет и кнопка перезапуска (3) поднимется

вверх.
3. Для перезапуска нажмите кнопку (3), напряжение опять начнет по-

даваться и индикатор (1) загорится.

ПРИМЕЧАНИЕ:

- если при нажатии кнопки тестирования (2) на-

пряжение не оключается и/или индикатор (1) про-

должает гореть, это означает, что устройство без-

опасности УЗО работает некорректно.
- если при нажатии кнопки перезапуска (3) напря-

жение не подается и/или индикатор (1) не горит,

это означает, что водонагреватель работает не-

корректно. В обоих случаях отключите водона-

греватель и позвоните в сервисный центр.
- в целях уменьшения риска поражения током не

разбирайте, не удаляйте и не заливайте жидко-

стью данное устройство.

Рис. 7

* может не входить в комплект поставки

Рис. 8

Панель управления

для серии FSQ1

Панель управления

для серии FED1

1

2

3

1

5

4
