Способы монтажа водонагревателя; Способ монтажа водонагревателя для одной точки потребления - Timberk SWH FED1 30 V - Инструкция по эксплуатации

Водонагреватели Timberk SWH FED1 30 V - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались вопросы, задайте их в комментариях после инструкции.

"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Загружаем инструкцию

www.timberk.com • электрический накопительный водонагреватель

1. Сетевой шнур
2. Выходной патрубок
3. Кран регулировки потока горячей воды*
4. Смеситель*
5. Душевая насадка*
6. Кран регулировки потока холодной воды
7. Сливная трубка
8. Комбинированный предохранительный клапан
9. Входной патрубок
10. Магниевый анод-патрубок для слива воды
11. Отсечной кран водопроводной магистрали
12. Водопроводная магистраль

* не входит в комплект поставки

1. Сетевой шнур
2. Смонтированный водонагреватель
3. Комбинированный предохранительный клапан
4. Кран входа холодной воды*
5. Смеситель*
6. Душевая насадка*
7. Отсечной кран водопроводной магистрали
8. Сливная трубка
9. Водопроводная магистраль

Рис. 4

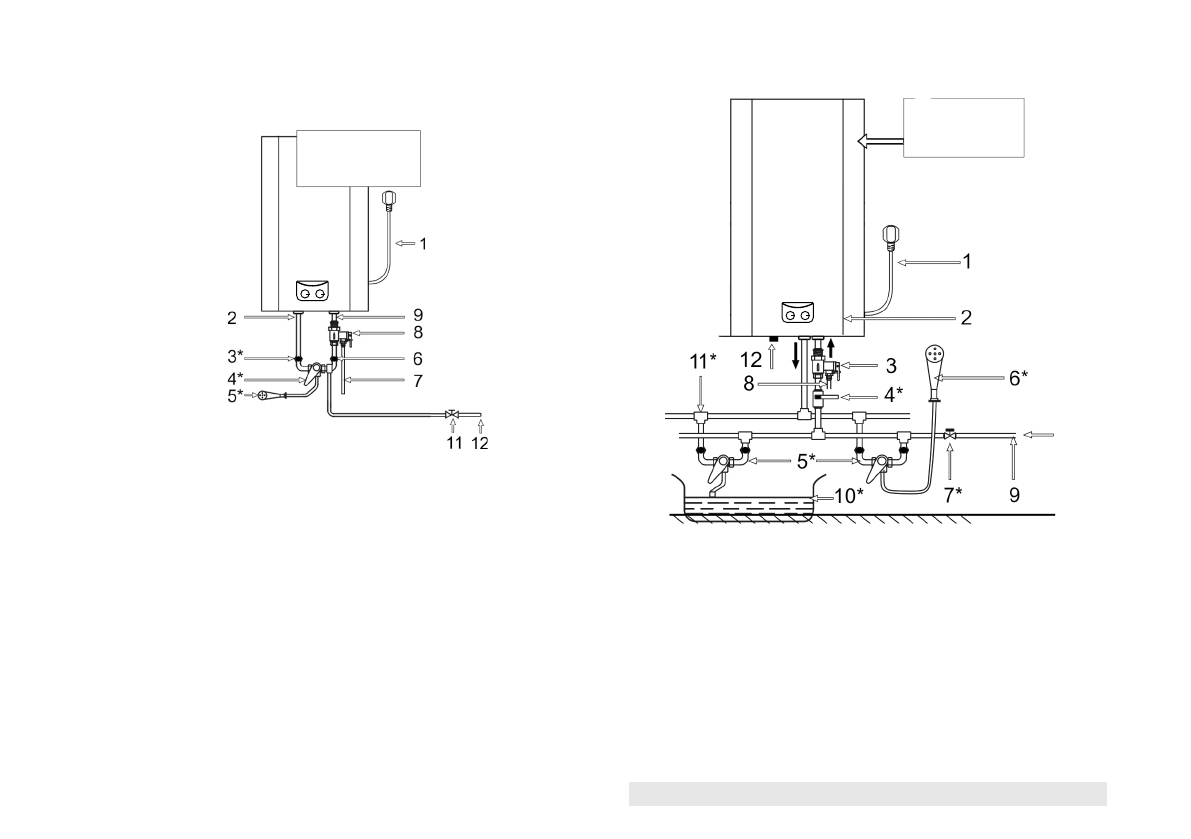

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления

представлен на рис. 3.

Способ монтажа водонагревателя для нескольких точек потребле-

ния представлен на рис. 4.

Рис. 3

водопроводная магистраль

FSQ1, FED1

вертикальное положение

слив воды

FSQ1, FED1
