www.timberk.com • электрический накопительный водонагреватель

17

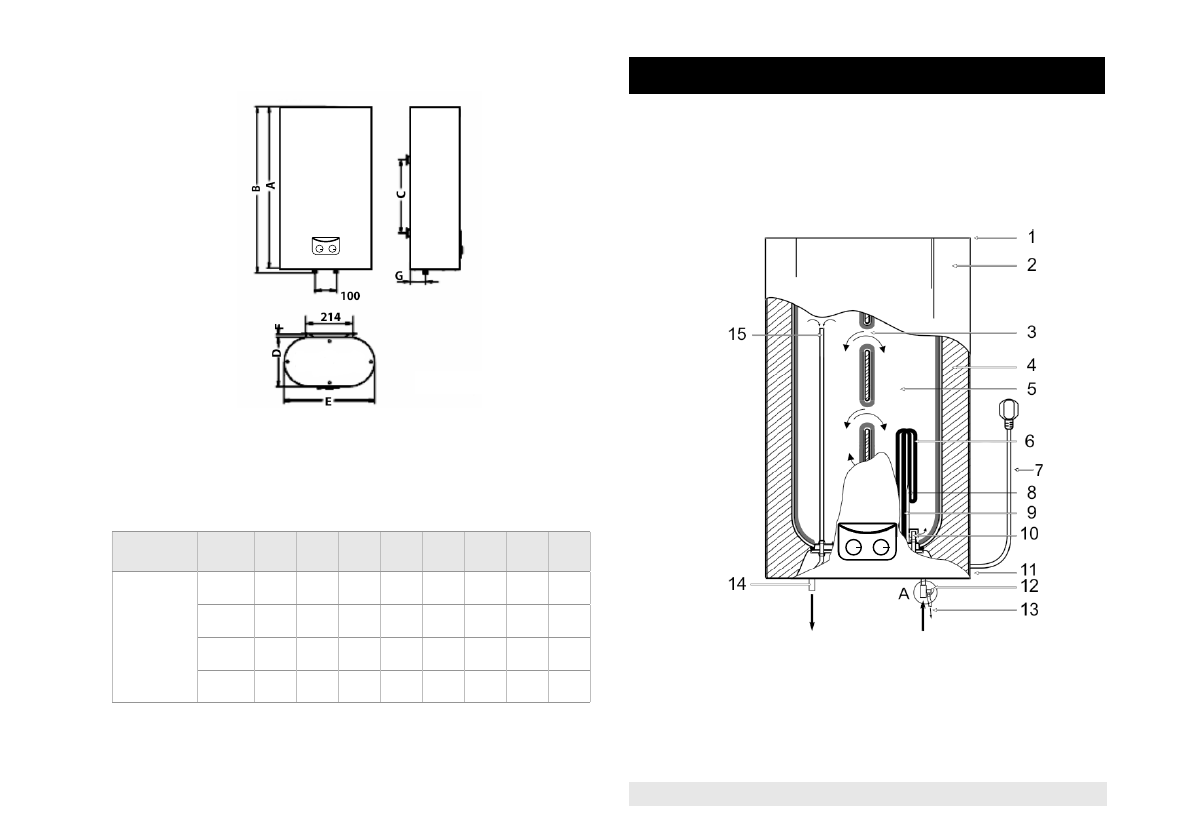

Размерные характеристики для серий FSQ1 и FED1

Размерные характеристики водонагревателя (в мм) согласно рис. 1,

рис. 1 приведены в таблице 3.

Таблица 3

Рис. 1

Объем, л

A

B

C

D

E

F

G

H

SWH  FED1/

SWH  FSQ1 серии

30

573

593

280

235.9

43

13.5

72.3

-

50

858

878

450

235.9

432.9

13.5

72.3

-

80

967

987

500

273.2

492.2

13.5

103.2

-

100

1187

1207

650

273.2

492.2

13.5

103.2

-

5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

Рис. 2

На рис.2 представлено устройство накопительного электрического во-

донагревателя вертикального типа

Вых

од

Вхо

д
