8

A

B

C

D

E

F

G

TGU 50 N 561 365 185 145 461 454 130
TGU 80 N 766 565 190 345 461 454 180

TGU 100 N 926 715 200 495 461 454 260
TGU 120 N 1081 865 205 645 461 454 260
TGU 150 N 1296 1065 220 845 461 454 260
TGU 200 N 1505 1050 435 800 507 500 260

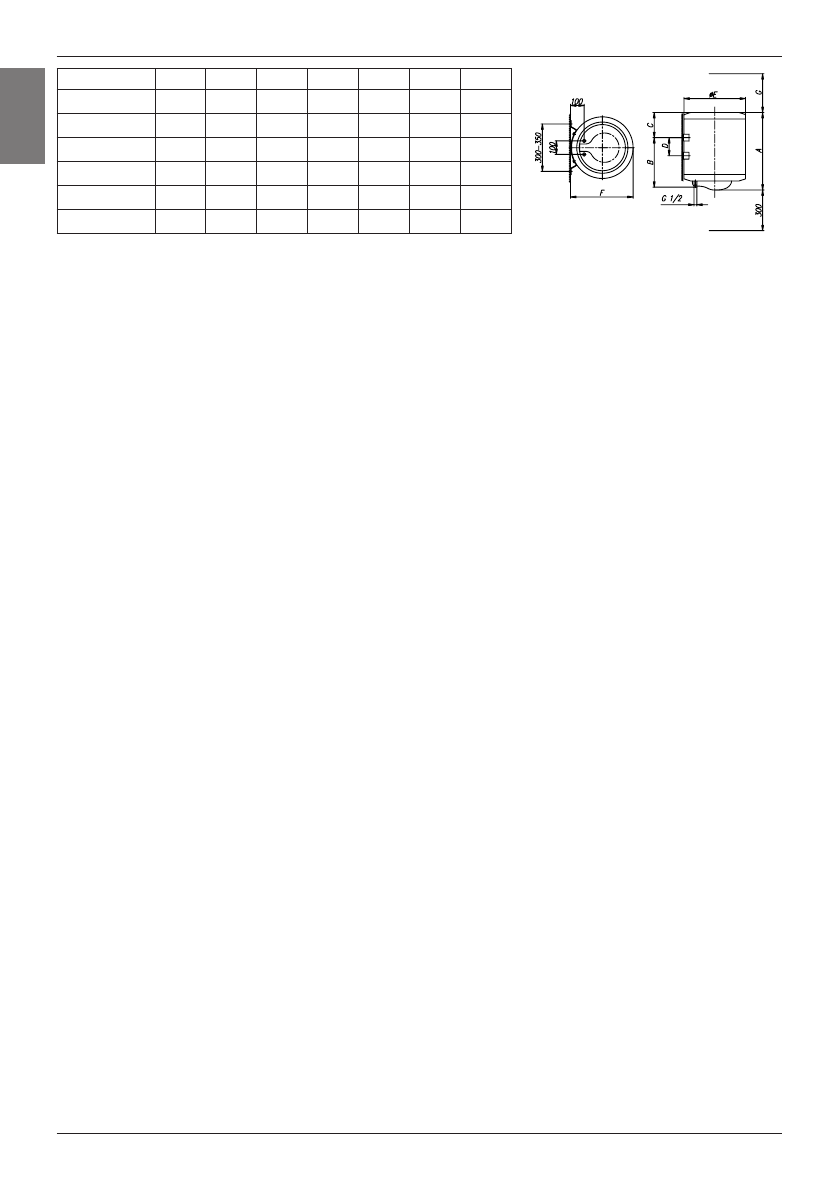

Connection and installation dimensions of the water heater (mm)

CONNECTION TO THE WATER SUPPLY

The water heater connections for the in-flowing and out-flowing water are colour-coded.

The connection for the supply of cold water is coloured blue, while the hot water outlet

is coloured red.

The  water  heater  may  be  connected  to  the  water  supply  in  two  ways.  The  closed-

circuit  pressure  system  enables  several  points  of  use,  while  the  open-circuit  gravity

system enables a single point of use only. The mixer taps must also be purchased in

accordance with the selected installation mode.

The open-circuit gravity system requires the installation of a non-return valve in order to

prevent the water from draining out of the tank in the event of the water supply  running

dry or being shut down. This installation mode requires the use of an   instantaneous

mixer tap. As the heating of water expands its volume, this causes the tap to drip. The

dripping cannot be stopped by tightening it further; on the contrary, the tightening can

only damage the tap.

The closed-circuit pressure system requires the use of pressure mixer taps. For safety

reasons  the  supply  pipe  must  be  fitted  with  a  return  safety  valve  or  alternatively,  a

valve  of  the  safety  class  that  prevents  the  pressure  in  the  tank  from  exceeding  the

nominal pressure by more than 0.1 MPa. The outlet opening on the relief valve must be

equipped with an outlet for atmospheric pressure.

The  heating  of  water  in  the  heater  causes  the  pressure  in  the  tank  to  increase  to  the

level set by the safety valve. As the water cannot return to the water supply system, this

can result in the dripping from the outlet of the safety valve. The drip can be piped to the

drain by installing a catching unit just below the safety valve. The drain installed below

the safety valve outlet must be piped down vertically and located in the environment that

is free from the onset of freezing conditions.

In  case  the  existing  plumbing  does  not  enable  you  to  pipe  the  dripping  water  from

the return safety valve into the drain, you can avoid the dripping by installing a 3-litre

expansion tank on the inlet water pipe of the boiler.

In  order  to  provide  correct  operation  of  the  relief  valve,  periodical  inspections  of  the

relief valve should be carried out by the user. To check the valve, you should open the

outlet of the return safety valve by turning the handle or unscrewing the nut of the valve

(depending on the type of the valve). The valve is operating properly if the water comes

out of the nozzle when the outlet is open.
