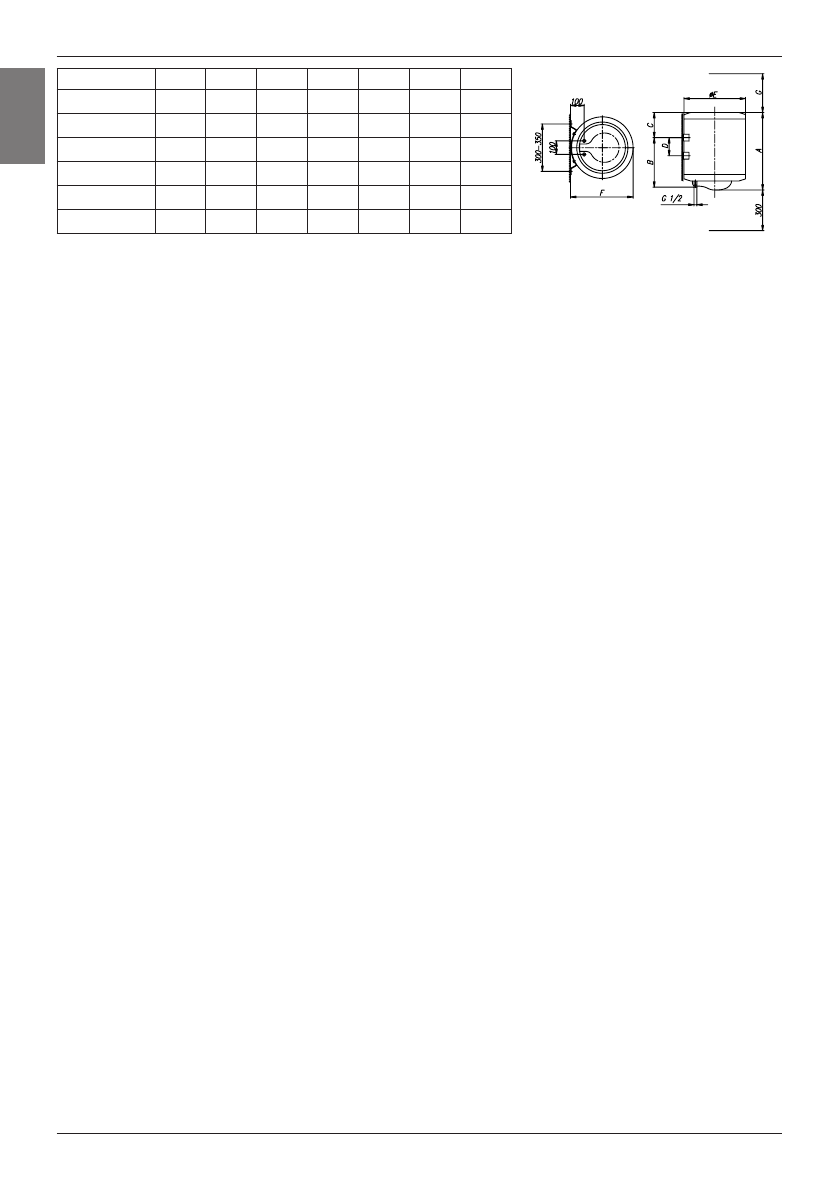

A vízmelegítő csatlakozási és felszerelési méretei (mm)
CSATLAKOZTATÁS A VÍZHÁLÓZATRA
A bojler vízbevezetési és -elvezetési vezetékei különböző színnel vannak jelölve. A
hideg vízbevezetés kékkel, a meleg vízelvezetés pedig pirossal.
A bojlert kétféleképpen lehet a vízvezeték hálózatra csatlakoztatni. A zárt,
nyomórendszerű csatlakozás több fogyasztóhelyen történő vízvételezést tesz lehetővé,
a nyitott, nem nyomórendszerű pedig csak egy fogyasztóhelyen. A kiválasztott
csatlakozási rendszertől függően megfelelő keverőcsaptelepeket is be kell szereznie.
Nyitott, nem nyomórendszernél a bojlerba visszacsapó szelepet kell építeni, amely
megakadályozza, hogy a víz a katlanból kifolyjon, ha a hálózatból kifogy a víz. Ennél
a csatlakozási rendszernél átfolyó keverőcsaptelepet kell alkalmazni. A bojlerben
a melegítés hatására nő a térfogat, ami a keverőcsaptelepen csöpögést okoz. A
keverőcsaptelep karjának erős meghúzásával a víz csöpögését nem lehet megállítani,
de eltörheti a csaptelepet.
Zárt, nyomórendszernél a fogyasztóhelyeken nyomó keverőcsaptelepeket kell
alkalmazni. A biztonságos működés érdekében a bevezető csőre feltétlenül biztonsági
szelepet vagy olyan biztonsági együttest kell építeni, amely megakadályozza, hogy
a kazánban a nyomás a nominális értéknél 0,1 MPa-nál magasabbra emelkedjen. A
biztonsági szelepen lévő kifolyócsőnek rendelkeznie kell lefúvó csonkkal. Vízmelegítés
közben a bojlerban a biztonsági szelepben beállított határig növekszik a nyomás.
Tekintettel arra, hogy a víz a vízvezeték hálozatba történő visszajutása akadályba
ütközik, a biztonsági szelep kifolyó nyílásán víz csöpöghet. A csöpögő vizet a biztonsági
szelep alá helyezett vízfelfogóval a lefolyóba vezetheti. A biztonsági szelep kifolyója
alatt elhelyezett elvezető csövet egyenesen lefelé kell elhelyezni, fagymentes helyen.
Amennyiben a helytelenül végzett szerelés miatt a visszacsapó szelepből csöpögő vizet
nem lehet a kifolyó csőbe vezetni, úgy a csöpögést egy 3 literes tágulási tartálynak a
bojler befolyó csövébe való beépítésével lehet megszüntetni.
A felhasználó időnként köteles ellenőrizni a biztonsági szelep helyes működését.
Ellenőrzéskor a kar elmozdításával vagy az anyacsavar szelepről való lecsavarásával
(a visszacsapó szelep típusától függően) ki kell nyitni a visszacsapó szelep kifolyó
csövét. Ha a szelep kifolyó csövén kifolyik a víz, az azt jelenti, hogy a visszacsapó
szelep tökéletesen működik.
H
A
B
C
D
E
F
G
TGU 50 N 561 365 185 145 461 454 130
TGU 80 N 766 565 190 345 461 454 180
TGU 100 N 926 715 200 495 461 454 260
TGU 120 N 1081 865 205 645 461 454 260
TGU 150 N 1296 1065 220 845 461 454 260
TGU 200 N 1505 1050 435 800 507 500 260
