56

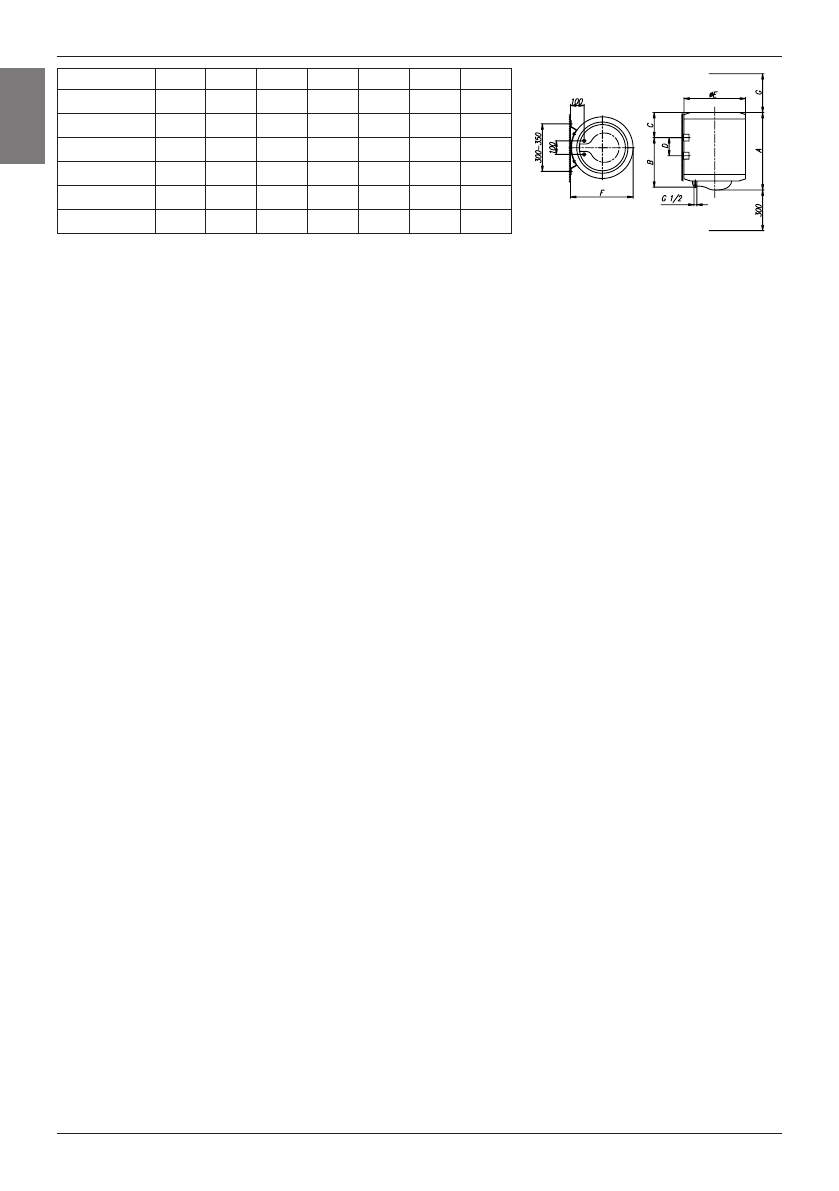

Măsurători de racordare şi montare a boilerului [mm]

BRANŞAREA LA REŢEAUA DE DISTRIBUIRE A APEI

Ţevile  de  alimentare  cu  apă  şi  de  evacuare  a  apei  din  boiler  sunt  marcate  cu  culori  diferite.
Ţeava  de  aducţiune  a  apei  reci  este  marcată  cu  albastru,  iar  cea  de  evacuare  a  apei  calde
cu  roşu.  Boilerul  poate  fi  racordat  la  reţeaua  de  alimentare  cu  apă  în  două  moduri.  Sistemul
închis  de  branşare  sub  presiune,  permite  distribuirea  apei  calde  în  mai  multe  locuri  de
utilizare a aces-teia deodată. În funcţie de sistemul de conectare ales se vor cumpăra bateriile
corespunzătoare. În cazul recurgerii la sistemul deschis, fără compresie, va trebui montat un
ventil  de  reţinere,  care  împiedică  scurgerea  apei  din  boiler  în  situaţiile  de  lipsă  de  apă  sau
de întrerupere temporară a alimentării cu apă de la reţea. În cazul aplicării acestui sistem de
branşare, se impune utilizarea  unei  baterii  de  transvazare. Datorită încălzirii, volumul apei din
boiler  se  măreşte,  ceea  ce  provoacă  picurarea  apei  din  ţeava  bateriei.  Strângerea  până  la
refuz  a  robinetului  nu  opreşte  picurarea,  ci  dimpotrivă,  duce  la  deteriorarea  bateriei.  În  cazul
sistemului  închis  de  branşare  sub  presiune  (racord  de  presiune),  va  trebui  să  folosiţi  baterii
sub  presiune.  Pentru  a  se  asigura  o  funcţionare  lipsită  de  orice  fel  de  riscuri,  pe  ţeava  de
intrare  a  apei  în  boiler  va  trebui  obligatoriu  să  fie  montat  un  ventil  sau  un  grup  de  siguranţă,
prin  care  se  va  evita  creşterea  presiunii  din  cazan  cu  mai  mult  de  0,1  MPa  peste  valoarea
nominală.    Orificiul  de  scurgere  a  ventilului  de  siguranţă  trebuie  să  aibă  în  mod  obligatoriu
ieşire  la  presiunea  atmosferică.  Încălzirea  apei  din  boiler  duce  la  creşterea  presiunii  până  la
limita  fixată  prin  ventilul  de  siguranţă.  Întrucât  întoarcerea  apei  în  reţea  este  împiedicată,  se
poate  întâmpla  să  înceapă  să  picure  apă  din  orificiul  de  scurgere  al  ventilului  de  siguranţă.
Apa rezultată din picurare poate fi deviată în canalul de scurgere, prin intermediul unui manşon
de captare, care va fi plasat sub ventilul de siguranţă. Ţeava de evacuare a apei conectată la
ventilul de siguranţă va  trebui montată sub acesta, în poziţie descendentă, avându-se grijă ca
ea să se afle într-un loc ferit de îngheţ. În cazul în care, din cauza instalării necorespunzătoare,
nu aveţi posibilitatea să orientaţi apa care picură din ventilul de siguranţă reversibil spre canalul
de  scurgere  a  apei,  acumularea  apei  picurate  poate  fi  evitată  prin  montarea  unui  sertar  de
expansiune având capacitatea de 3 l, pe ţeava de alimentare cu apă a boilerului.
Pentru ca ventilul de siguranţă să funcţioneze corespunzător, trebuie ca, periodic, să îl verificaţi
singuri.  La  fiecare  verificare,  va  trebui  deschis  orificiul  de  scurgere  al  ventilului  de  siguranţă
reversibil;  în  funcţie  de  tipul  de  ventil,  acest  lucru  poate  fi  realizat  fie  cu  ajutorul  robinetului
acestuia,  fie  prin  deşurubarea  piuliţei  ventilului.  Dacă  în  momentul  respectiv  prin  orificiul  de
scurgere al ventilului va începe să curgă apă, înseamnă că ventilul funcţionează impecabil.

R

O

A

B

C

D

E

F

G

TGU 50 N 561 365 185 145 461 454 130
TGU 80 N 766 565 190 345 461 454 180

TGU 100 N 926 715 200 495 461 454 260
TGU 120 N 1081 865 205 645 461 454 260
TGU 150 N 1296 1065 220 845 461 454 260
TGU 200 N 1505 1050 435 800 507 500 260
