48
MNE

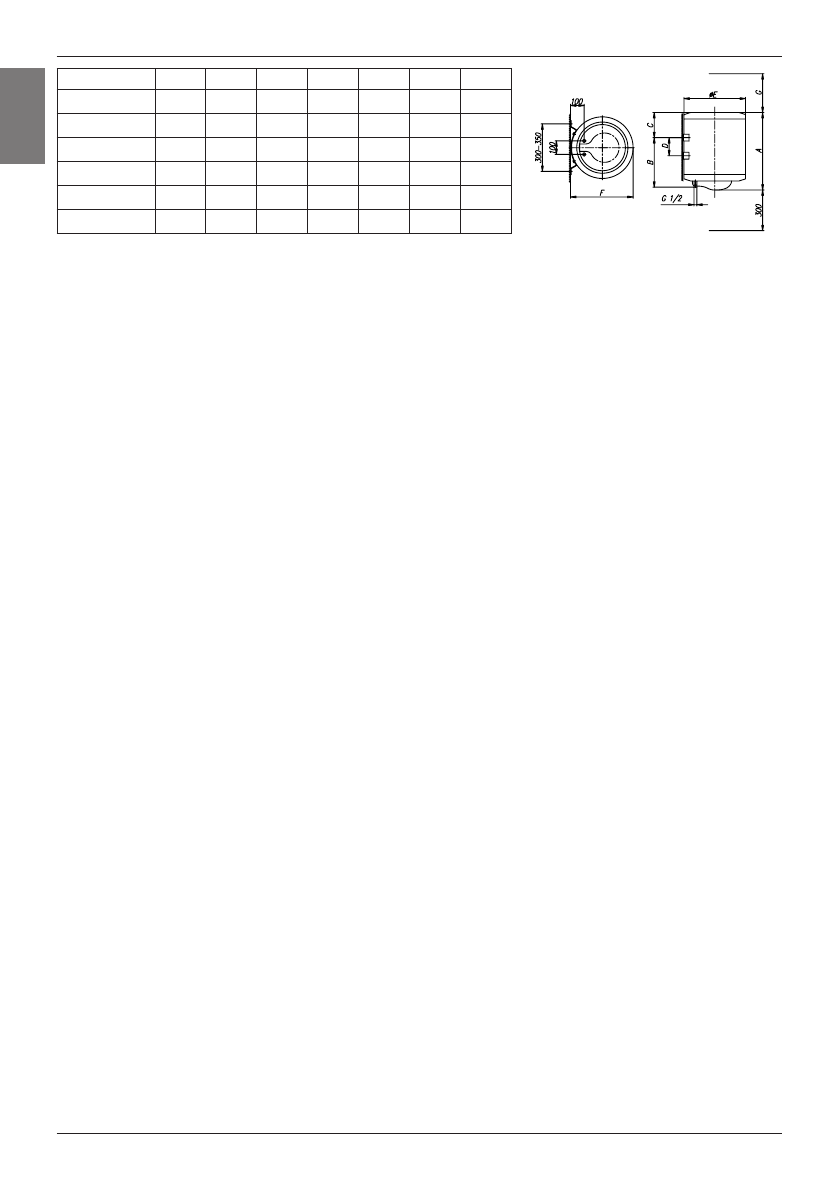

Priključne i montažne mjere grijalice (mm)
PRIKLJUČAK NA VODOVODNU MREŽU
Dovod i odvod vode na cijevima bojlera označeni su bojom. Dovod hladne vode
označen je plavom bojom, a odvod tople vode crvenom.
Bojler možete priključiti na vodovodnu mrežu na dva načina. Zatvoreni, tlačni
sistem priključenja omogučuje odljev vode na više odljevnih mjesta, a netlačni
sistem dovoljan je samo za jedno odljevno mjesto. Odabir miješalice ovisi o izboru
sistema priključenja.
Kod otvorenoga, netlačnog sistema, potrebno je ispred grijača ugraditi protupovratni
ventil koji sprječava istjecanje vode iz kotla ukoliko u mreži ponestane vode. Kod
ovog sistema priključenja morate koristiti protočnu miješalicu. U bojleru se zbog
zagrijavanja zapremnina vode povečava, što prouzrokuje kapanje vode iz cijevi
miješalice. Kapanje vode ne možete spriječiti jakim zatezanjem ručke na miješalici;
na taj način jedino možete uništiti miješalicu. Kod zatvorenog, tlačnog sistema
priključenja morate na odljevnim mjestima koristiti tlačne miješalice. Na dovodnu
cijev je potrebno zbog sigurnog rada ugraditi sigurnosni ventil ili sigurnosnu grupu
koja sprječava povišenje tlaka u kotliću više od 0,1 MPa iznad nominale. Ispusni
otvor na sigurnosnom ventilu obavezno mora imati izlaz na atmosferski tlak.
Kod zagrijavanja vode u bojleru tlak vode se u kotlu povečava do granice, podešene
na sigurnosnom ventilu. Buduči da je vračanje vode nazad u vodovodnu mrežu
spriječeno, može doči do kapanja vode iz odvodnog otvora sigurnosnog ventila.
Kapajuču vodu možete sprovesti u odvod preko lijevka za prihvat, kojeg namjestite
ispod sigurnosnog ventila. Odvodna cijev koja se nalazi ispod ispusta sigurnosnog
ventila mora biti postavljena vodoravno prema dolje u okolini, u kojoj ne dolazi do
smrzavanja.
U slučaju, da zbog neodgovarajuće izvedene instalacije nemate mogućnosti da
vodu koja kaplje iz povratnog sigurnosnog ventila sprovedete u odvod, kapanje
možete izbjeći ugradnjom ekspanzijske posude volumena 3 l na dovodnu cijev
grijača.
Za pravilno djelovanje sigurnosnog ventila morate sami periodično provoditi kontrole.
Pri provjeravanju morate pomicanjem ručke ili odvijanjem matice ventila (ovisno o
tipu ventila) otvoriti istjecanje iz povratnog sigurnosnog ventila. Pri tome mora kroz
mlaznicu ventila za istjecanje priteći voda, što je znak, da je ventil besprijekoran.
A
B
C
D
E
F
G
TGU 50 N 561 365 185 145 461 454 130
TGU 80 N 766 565 190 345 461 454 180
TGU 100 N 926 715 200 495 461 454 260
TGU 120 N 1081 865 205 645 461 454 260
TGU 150 N 1296 1065 220 845 461 454 260
TGU 200 N 1505 1050 435 800 507 500 260
