28

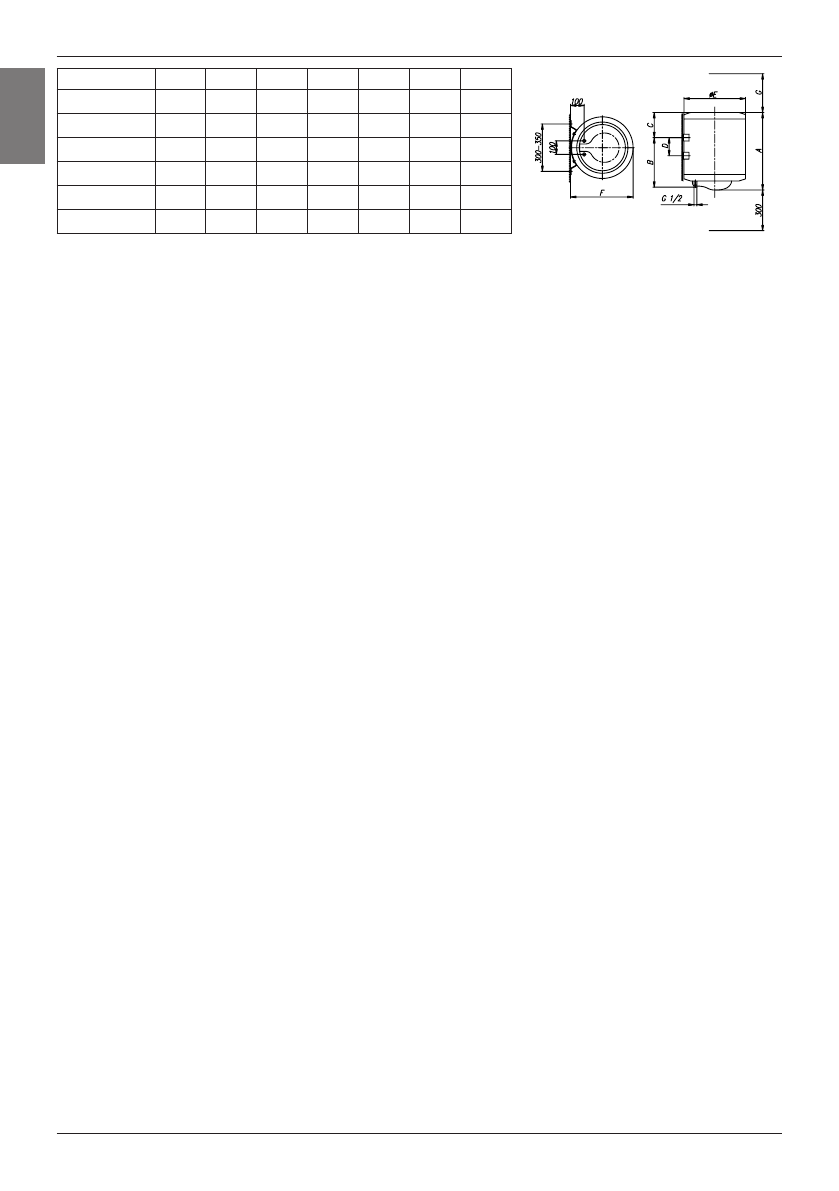

Montážní rozmery aparátu [mm]
PŘIPOJENÍ K VODOVODNÍ SÍTI
Přívod a odvod vody jsou na potrubí topného tělesa barevně vyznačeny. Přívod
studené vody je označený modrou barvou, odvod teplé vody červenou barvou.
Topné těleso můžete připojit na vodovodní sít’ dvěma způsoby. Uzavřený tlakový
systém připojení umožňuje odběr vody na více odběrných místech, otevřený
netlakový systém umožňuje jen jedno odběrné místo. Vzhledem k vybranému
systému připojení, si musíte zakoupit také patřičné míchací baterie.
U otevřeného netlakového systému je třeba před topné těleso vestavět ventil
zabraňující vrácení vody a následné vytékání vody z kotle, pokud v síti dojde voda.
U tohoto systému připojení musíte použít průtokovou míchací baterii. V topném
tělese se kvůli ohřívání objem vody zvětšuje, a to zapříčiňuje kapání z potrubí
míchací baterie. Silným utahováním rukojeti na míchací baterii nelze zabránit kapání
vody, můžete však baterii poškodit. U uzavřeného tlakového systému připojení
musíte na odběrných místech použít tlakové míchací baterie. Na dotokovou trubku
musíte připojit bezpečnostní ventil nebo bezpečnostní zařízení, které zabraňuje
zvýšení tlaku v kotli o více než 0,1 MPa nad nominálním tlakem. Výtokový otvor na
bezpečnostním ventilu musí mít povinně východ do atmosférického tlaku.
Při ohřívaní vody v topném tělese se tlak vody zvyšuje až k hranici, která je nastavená
na bezpečnostním ventilu. Protože se voda nemůže již vracet do vodovodního
potrubí, může začít tato voda kapat z otvoru bezpečnostního ventilu. Kapající vodu
můžete svést do odpadu přes odchytávající nástavec, který můžete umístit pod
bezpečnostní ventil. Odtoková trubka umístěná pod výpustí bezpečnostního ventilu
musí být umístěna v místnosti kde nemrzne a musí být obrácena směrem dolů.
V případě, že při nevhodně provedené instalaci nemáte možnost kapající vodu ze
zpětného bezpečnostního ventilu odvést do odtoku, potom se kapání vody vyhnete
zabudováním expanzní nádoby o obsahu 3 l na dotokové trubce bojleru.
Aby bezpečnostní ventil správně fungoval, musíte sami periodicky provádět
kontroly.
Při kontrole musíte pohybem ručky nebo odšroubováním matky ventilu (závisí na
typu ventilu) otevřít výtok ze zpětného bezpečnostního ventilu. Přitom musí vytéci
přes výtokovou trysku ventilu voda, to znamená, že je ventil bezporuchový.
C
Z
A
B
C
D
E
F
G
TGU 50 N 561 365 185 145 461 454 130
TGU 80 N 766 565 190 345 461 454 180
TGU 100 N 926 715 200 495 461 454 260
TGU 120 N 1081 865 205 645 461 454 260
TGU 150 N 1296 1065 220 845 461 454 260
TGU 200 N 1505 1050 435 800 507 500 260
