41

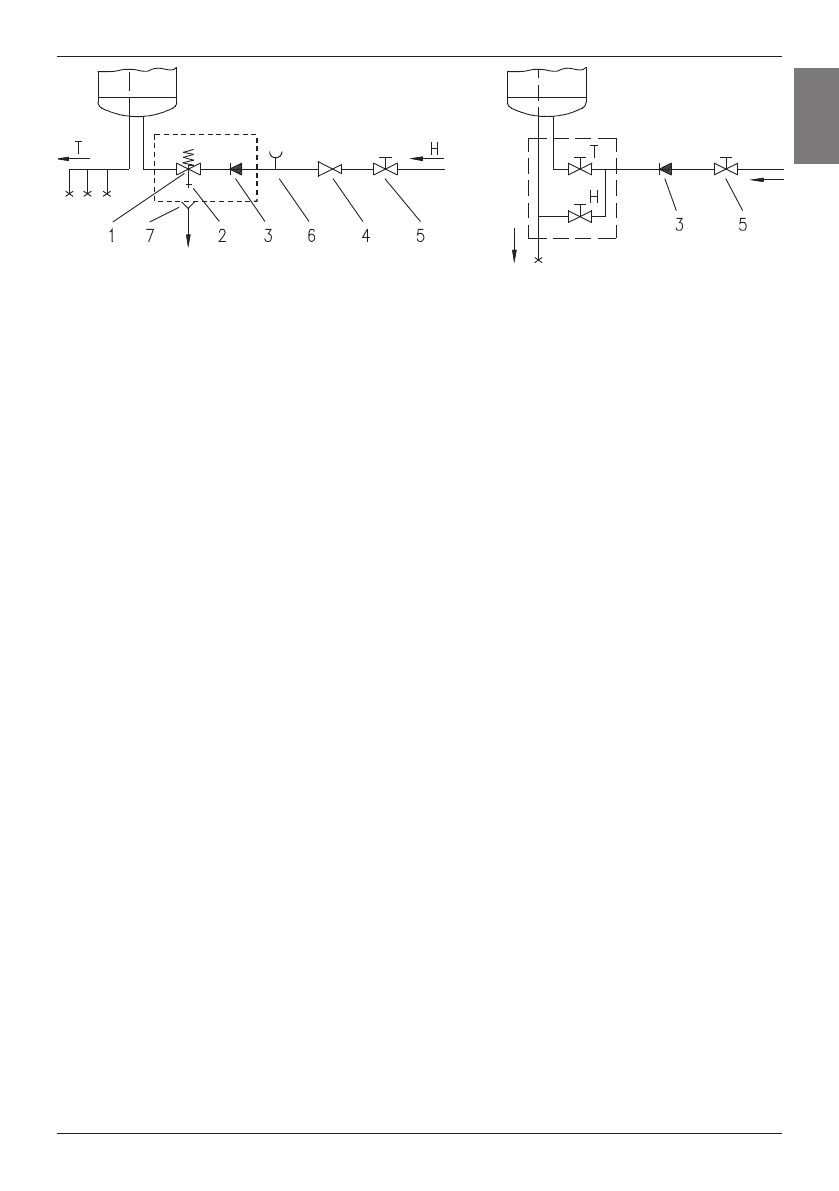

Fő részek:
1- Biztonsági szelep
6- Ellenőrző szerelvény
2- Ellenőrző szelep
7- Tölcsér kifolyó csatlakozással
3- Visszacsapó szelep
4- Nyomáscsökkentő szelep
H -Hidegvíz
5- Elzáró szelep
T - Melegvíz
Zárt (nyomás alatti) rendszer
Nyitott (nem nyomás alatti) rendszer
A vízmelegítő és a biztonsági szelep között zárásmentes elzáró
szelep is felszerelhető, mivel ezzel a biztonsági szelep funkciója
meggátolható.
Ha a vízhálózatban a víz nyomása 0,5 MPa-nál (5 bar) alacsonyabb, akkor
nyomáscsökkentő szelep beépítésére nincs szükség. Ha a víznyomás meghaladja a
0,5 MPa-t (5 bar), akkor nyomáscsökkentő szeleppel kell fölszerelni. Az elektromos
csatlakoztatást megelőzően kötelező a vízmelegítő vízzel történő feltöltése. Az
első feltöltésnél a keverő csaptelep melegvíz csapját ki kell nyitni. Ha a vízmelegítő
fel van töltve vízzel, akkor a keverő csaptelep kifolyó csövén megkezdődik a víz
kifolyása.
A VÍZMELEGÍTŐ CSATLAKOZTATÁSA AZ ELEKTROMOS
HÁLÓZATRA
Az elektromos hálózathoz való csatlakoztatás előtt a vízmelegítőbe egy legalább
1,5 mm
2
keresztmetszetű villanyszerelési vezetéket (H05VV-F 3G1,5mm
2
) kell
beszerelni. Ehhez a vízmelegítőről a védőlemezt el kell távolítani.
A vízmelegítő elektromos hálózatra történő csatlakoztatását az elektromos
szerelésre vonatkozó szabványok szerint kell elvégezni. A vízmelegítő és a
tartós szerelvények közé olyan berendezést kell beépíteni, amely lehetővé teszi
a tápvezetékeknek a táphálózat minden pólusáról való leválasztását a nemzeti
szabályozás előírásai szerint.
H
