4

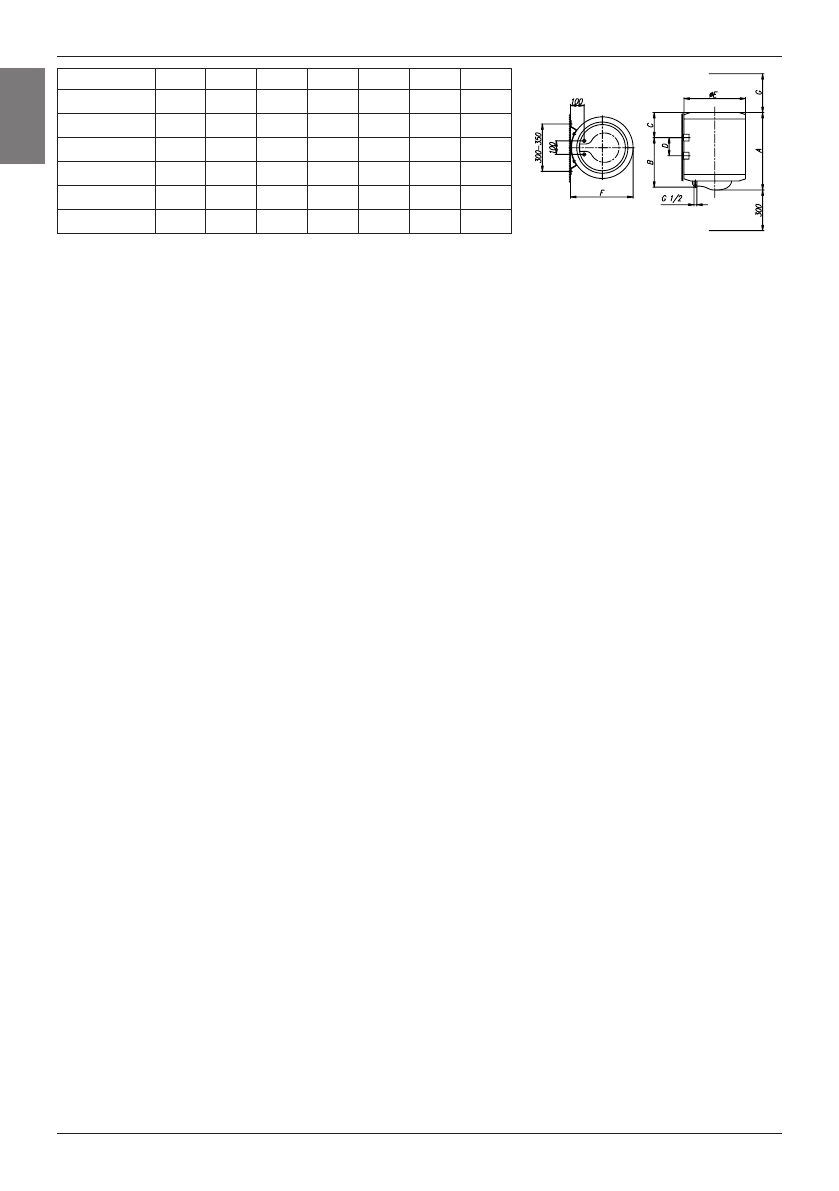

Priključne in montažne mere grelnika [mm]
PRIKLJUČITEV NA VODOVODNO OMREŽJE
Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode
je označen modro, odvod tople vode pa rdeče.
Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem
priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem
pa dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate
nabaviti tudi ustrezne mešalne baterije.
Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi protipovratni ventil,
ki preprečuje iztekanje vode iz kotla, če v omrežju zmanjka vode. Pri tem sistemu
priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi
segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne
baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne
morete preprečiti, temveč lahko baterijo le pokvarite.
Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti
tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba
vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu
za več kot 0,1 MPa nad nominalnim. Iztočna odprtina na varnostnem ventilu mora
imeti obvezno izhod za atmosferski tlak.
Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena
v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno,
lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo
vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni
ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti
nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.
V primeru, da zaradi neustrezno izvedene inštalacije nimate možnosti, da bi
kapljajočo vodo iz povratnega varnostnega ventila speljali v odtok, se lahko kapljanju
izognete z vgradnjo ekspanzijske posode volumna 3 l na dotočni cevi grelnika.
Za pravilno delovanje varnostnega ventila morate sami periodično izvajati kontrole.
Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od
tipa ventila) odpreti iztok iz povratnega varnostnega ventila. Pri tem mora priteči
skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.
A
B
C
D
E
F
G
TGU 50 N 561 365 185 145 461 454 130
TGU 80 N 766 565 190 345 461 454 180
TGU 100 N 926 715 200 495 461 454 260
TGU 120 N 1081 865 205 645 461 454 260
TGU 150 N 1296 1065 220 845 461 454 260
TGU 200 N 1505 1050 435 800 507 500 260
SL
O
