60

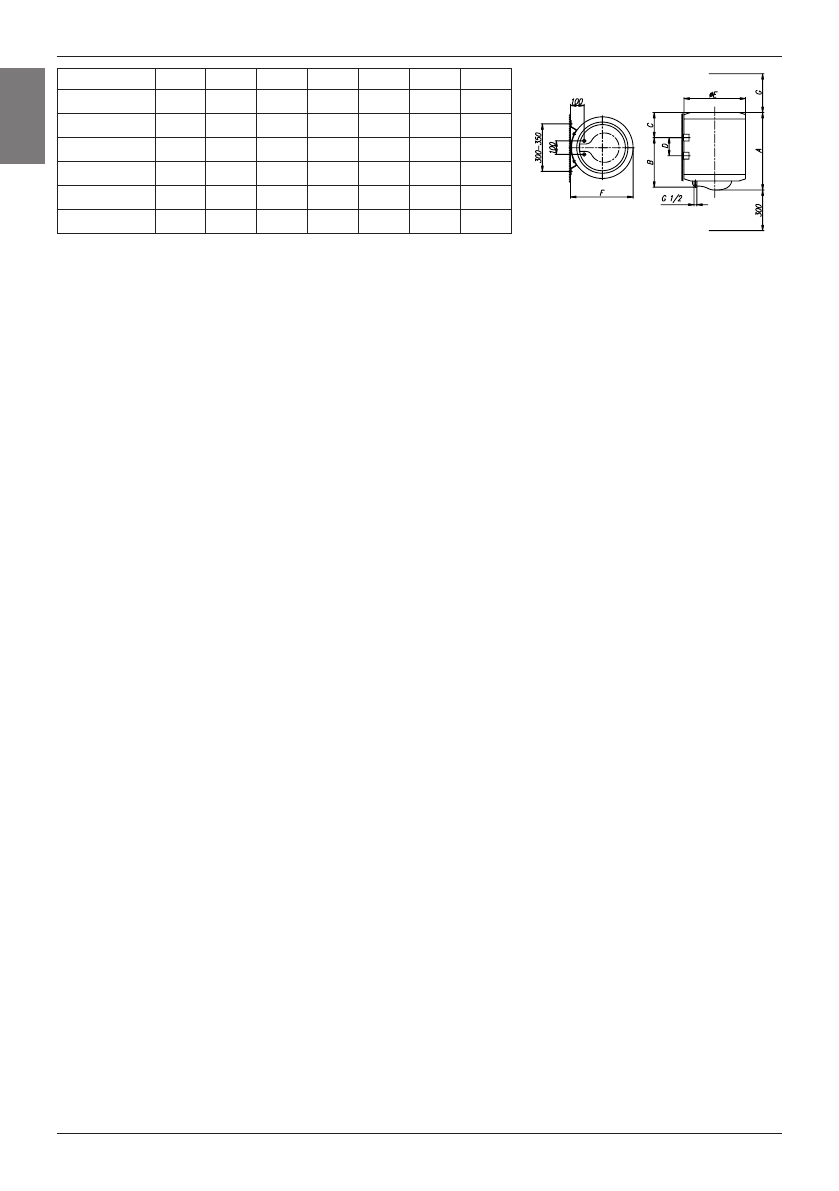

Prípojné a montážne rozmery ohrievača [mm]
ZAPOJENIE NA VODOVODNÚ SIEŤ
Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené.
Prívod studenej vody je vyznačený modrou farbou, odvod teplej vody červenou
farbou. Ohrievač môžete na vodovodnú sieť pripojiť dvoma spôsobmi. Zatvorený
tlakový systém umožňuje odber vody na viacerých odberných miestach. Otvorený,
netlakový systém umožňuje odber vody len na jednom odbernom mieste. Vhodné
miešacie batérie si musíte zaobstarať vzhľadom na zvolený systém pripojenia.
Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovať spätný
ventil, ktorý zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri
tomto systéme pripojenia musíte použiť prietokovú miešaciu batériu. V ohrievači
sa objem vody z dôvodu zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z
rúrky miešacej batérie. Silným zaťahovaním páky na miešacej batérii kvapkaniu
nemôžete zabrániť, ba dokonca môžete batériu poškodiť.
Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použiť
tlakové miešacie batérie. Na prívodnú rúru musíte z dôvodu bezpečnosti činnosti
zabudovať bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1
MPa nad nominálnym tlakom. Výpustný otvor na bezpečnostnom ventile musí
povinne mať výstup na atmosférický tlak.
Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú
v bezpečnostnom ventile. Keďže je vracanie vody naspäť do vodovodnej siete
znemožnené, môže voda kvapkať z vypúšťacieho otvoru bezpečnostného ventilu.
Kvapkajúcu vodu môžete odviesť do odtoku cez lovný nástavec, ktorý umiestnite
pod bezpečnostný ventil.
V prípade, že z dôvodu nevhodne vykonanej inštalácie nemáte možnosť kvapkajúcu
vodu odviesť zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu
zabrániť zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke
ohrievača.
Za účelom správneho fungovania bezpečnostného ventilu musíte samy periodicky
vykonávať kontroly. Pri preverovaní musíte posunom páky alebo uvoľnením matice
ventilu (závisí od typu ventilu) otvoriť výtok zo spätného bezpečnostného ventilu.
Pri tom musí výtokovou dýzou ventilu vytiecť voda, čo je znakom, že ventil je
bezchybný.
SK
A
B
C
D
E
F
G
TGU 50 N 561 365 185 145 461 454 130
TGU 80 N 766 565 190 345 461 454 180
TGU 100 N 926 715 200 495 461 454 260
TGU 120 N 1081 865 205 645 461 454 260
TGU 150 N 1296 1065 220 845 461 454 260
TGU 200 N 1505 1050 435 800 507 500 260
