32
A
B
C
D
E
F
G
TGU 50 N 561 365 185 145 461 454 130
TGU 80 N 766 565 190 345 461 454 180
TGU 100 N 926 715 200 495 461 454 260
TGU 120 N 1081 865 205 645 461 454 260
TGU 150 N 1296 1065 220 845 461 454 260
TGU 200 N 1505 1050 435 800 507 500 260

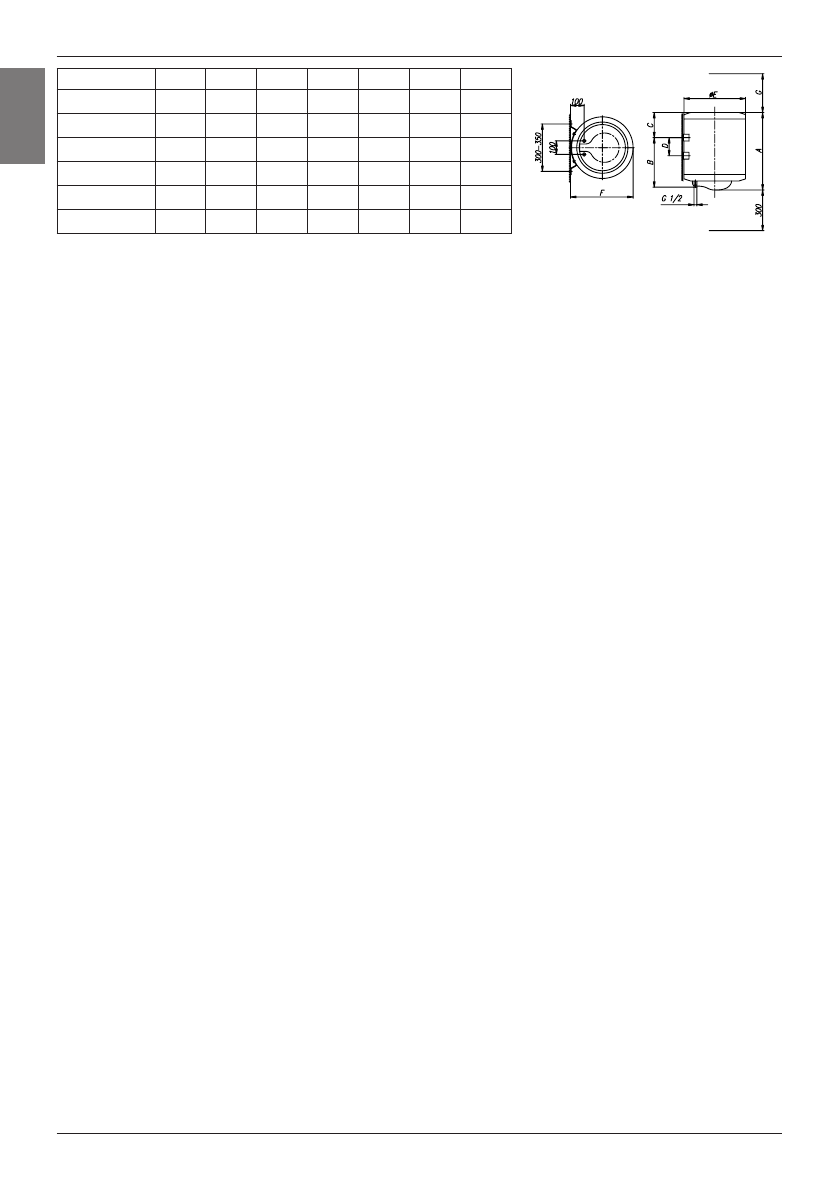

Wymiary montażu i podłączenia podgrzewacza (mm)
PODŁĄCZENIE DO INSTALACJI WODOCIĄGOWEJ
Przyłącza wody zimnej i wody ciepłej na podgrzewaczu oznaczone są kolorami. Przyłącze wody
zimnej oznaczone jest kolorem niebieskim, przyłącze wody ciepłej oznaczone jest kolorem
czerwonym.
Podgrzewacz można podłączyć do instalacji wodociągowej w dwojaki sposób. System podłączenia
zamkniętego, ciśnieniowego umożliwia wielopunktowy pobór wody, zaś system nieciśnieniowy
pozwala wyłącznie na jednopunktowy pobór wody. Ze względu na wybrany system podłączenia
należy zamontować odpowiednie baterie.
Przy otwartym, nieciśnieniowym systemie podłączenia należy przed podgrzewacz zamontować
zawór zwrotny, który zapobiega wyciekaniu wody z zbiornika na skutek braku wody w instalacji. Przy
tym systemie należy zastosować baterię przepływową. Podczas zagrzewania wody w podgrzewaczu
jej objętość powiększa się, co powoduje kapanie wody z baterii. Przez silniejsze przykręcanie
uchwytu baterii, kapania wody nie zażegnamy, spowodujemy tylko uszkodzenie baterii.
Przy zamkniętym, ciśnieniowym sposobie podłączenia należy na miejscach poboru wody
zamontować baterie ciśnieniowe. Do rury doprowadzającej obowiązkowo należy zamontować zawór
zabezpieczający lub zespół zabezpieczający, który uniemożliwia wzrost ciśnienia w podgrzewaczu
wody powyżej 0,1 MPa ponad ciśnieniem znamionowym. Otwór odpływowy zaworu bezpieczeństwa
musi posiadać wypust na ciśnienie atmosferyczne. Podczas zagrzewania wody w podgrzewaczu,
ciśnienie wody wzrasta do wartości, nastawionej w zaworze bezpieczeństwa. Ponieważ odpływ
wody z powrotem do instalacji wodociągowej jest niemożliwy, może to spowodować kapanie
wody z otworu odprowadzającego na zaworze bezpieczeństwa. Kapiącą wodę można zbierać do
specjalnej nadstawki, po czym odprowadzić ją do zlewu. Rura odprowadzająca, znajdująca się pod
wylotem zaworu zabezpieczającego, powinna być zamontowana w kierunku bezpośrednio w dół i w
otoczeniu gdzie nie zamarza.
Jeśli instalacja nie była odpowiednio przeprowadzona w wyniku czego nie mamy możliwości
odprowadzenia wyciekającej wody do rury odpływowej za pomocą zaworu bezpieczeństwa,
musimy na rurze doprowadzającej podgrzewacza wody zamontować, zbiornik wyrównawczy o
pojemności 3 l, co pozwoli nam na przechwytywanie wyciekającej wody. Aby zawór bezpieczeństwa
działał niezawodnie należy okresowo przeprowadzać kontrolę. Podczas kontroli polegającej na
przesunięciu uchwytu lub muterki zaworu (zależnie od typu zaworu) należy otworzyć odpływ na
zaworze bezpieczeństwa. Podczas kontroli z dyszy powinna wycieknąć woda, co oznacza, że zawór
jest bez zarzutu.
PL
