65

F

A

B

C

D

E

GT 10 O

500

398

350

265

GT 10 U

500

122

350

265

GT 15 O

500

398

350

310

GT 15 U

500

122

350

310

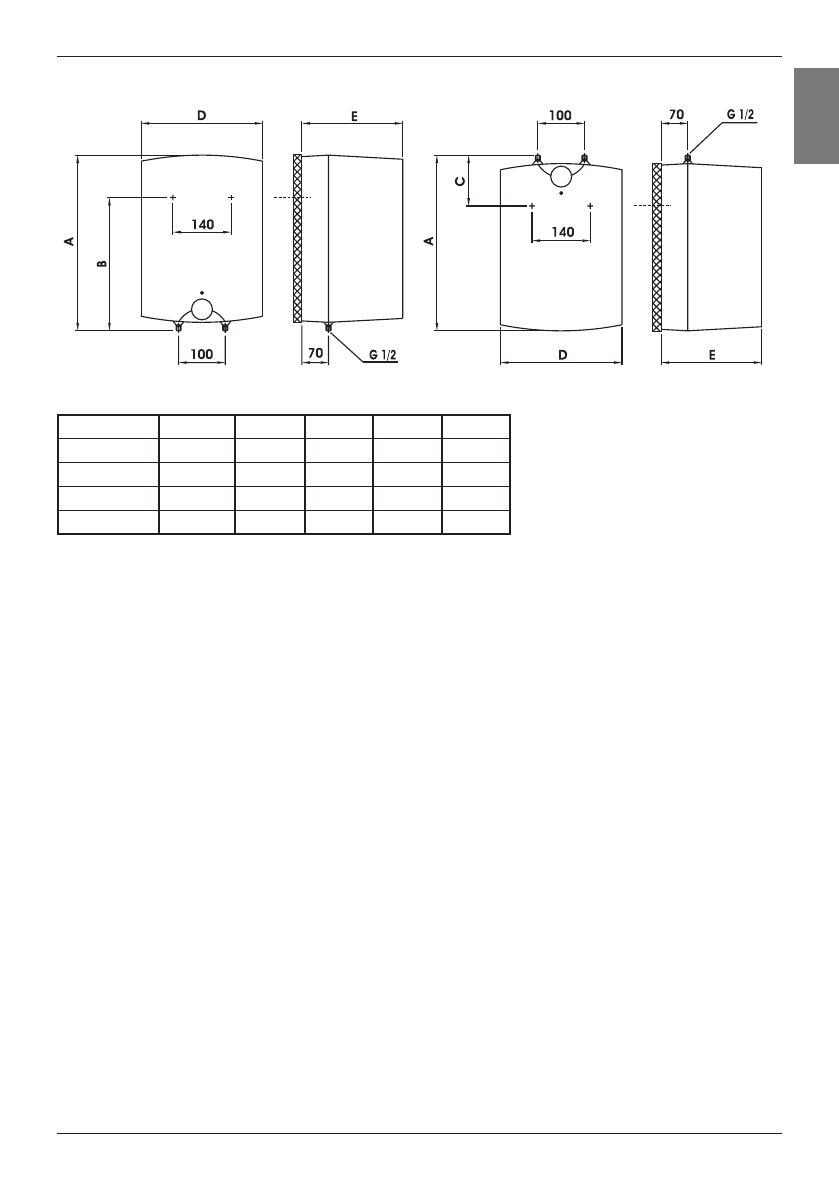

Dimensions de raccordement et de montage du chauffe-eau (mm)

Version au dessus de l’évier

Version sous-évier

RACCORDEMENT À LA CONDUITE D’EAU

L’alimentation et l’évacuation de l’eau sont  repérées en couleur sur les tuyaux du chauffe-

eau. L’ alimentation de l’eau froide est repérée en bleu et l’évacuation de l’eau chaude en

rouge.

Vous  pouvez  raccorder  le  chauffe-eau  à  la  conduite  d’eau  de  deux  façons:  le  système  de

raccordement fermé et sous-pression permet de prendre de l’eau à de plusieurs points de

puisage  et  le  système  de  raccordement  ouvert  et  de  non-pression  permet  un  seul  point

de puisage. Aussi les robinets mélangeurs doivent être prévus en fonction du système du

raccordement choisi.

Au système ouvert d’écoulement il est nécessaire d’installer un soupape de non-retour avant

le  chauffe-eau,  empêchant  l’eau  de  s’écouler  du  chauffe-eau  en  cas  du  manque  d’eau.

A  ce  système  vous  devez  installer  le  robinet  mélangeur  d’écoulement.  En  échauffant,  le

volume de l’eau dans la cuve augmente ce qui provoque le dégouttement de l’eau par le bec

du  robinet  mélangeur.  Vous  ne  pouvez  pas  arrêter    le  dégouttement  en  reserrant  le  levier

de  toute  force;  par  cela  vous  pouvez    mettre  le  robinet  mélangeur  en  panne. Au  système

fermé de raccordement vous devez installer les robinets mélangeurs à pression aux points

de  puisage.  Pour  assurer  la  sécurité  du  fonctionnement,  il  est  obligatoire  d’installer  la

soupape  de sécurité ou un groupe de sécurité dans le tuyau d’alimentation, empêchant la

surpression de l’eau dans la chaudière de plus de 0,1 MPa au-dessus de la valeur normale.

L’eau s’échauffe dans le chauffe-eau jusqu’à la valeur préreglée par la soupape de sécurité.

Comme le retour de l’eau à la conduite d’eau est empêché, il peut arriver que l’eau se met

à  égoutter  par  le  trou  de  vidange  de  la  soupape  de  sécurité.  L’eau  dégouttée  peut  être

conduite  par  le  bac  que  vous  mettez    sous  la  soupape  de  sécurité.  Le  tuyau  de  vidange

installé sous le bec de la soupape de sécurité, doit être mis verticalement  et installé dans

un endroit  exempt de risque de gel.
