10

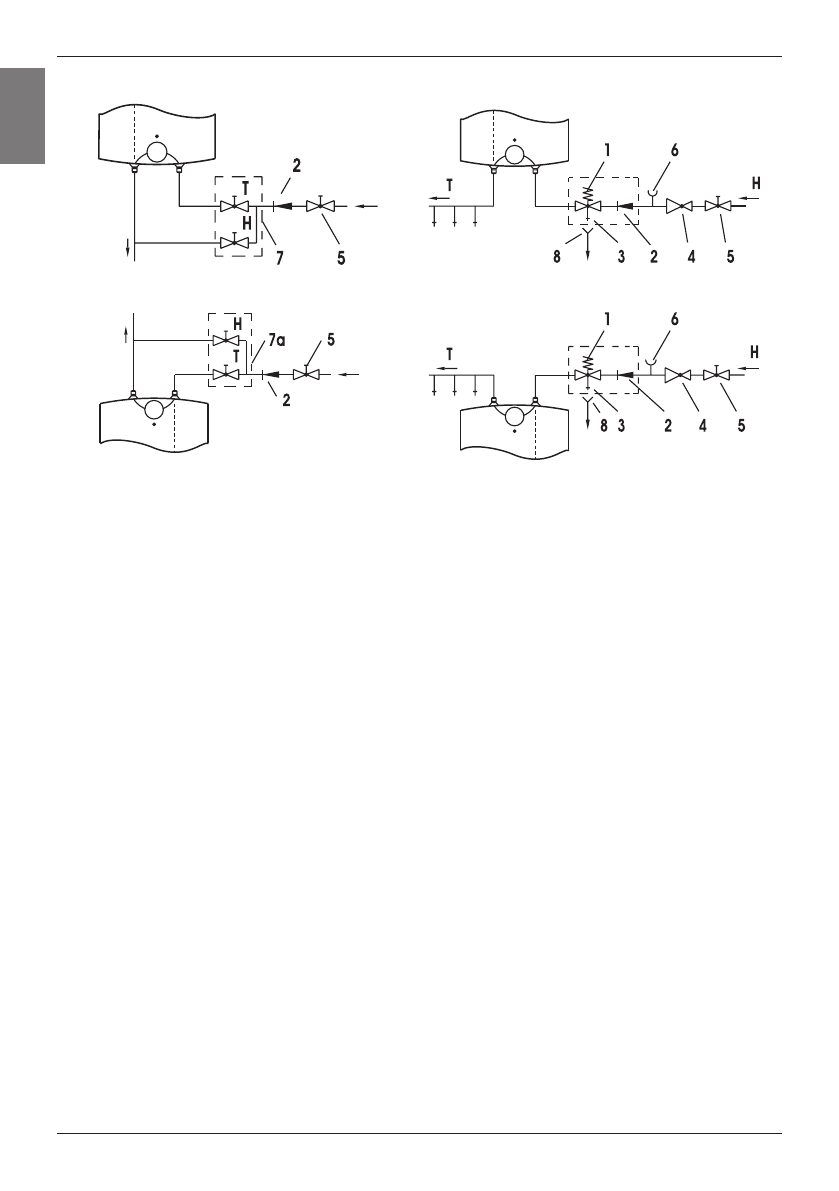

Offenes (Durchfluss) System

Geschlossenes (Druck) System

D

Montage oberhalb des Waschbeckens

Montage oberhalb des Waschbeckens

Montage unterhalb des Waschbeckens

Montage unterhalb des Waschbeckens

Legende:

1 - Sicherheitsventil

7 - Mischbatterie (über dem Waschbecken)

2 - Rückfluß-verhinderer

7a - Mischbatterie (unter dem Waschbecken)

3 - Prüfventil8 - Trichter

4 - Druchminderer

5 - Absperrventil

H - Kaltwasser

6 - Prüfansatz

T - Warmwasser

Zwischen  Heizkörper  und  Laufsicherheitsventil  darf  kein  Sperrventil  eingebaut

werden, weil damit das Laufsicherheitsventil außer Betrieb gesetzt würde.

Der  Warmwasserbereiter  kann  ohne  Reduktionsventil  an  das  Wasserleitungssystem  des

Hauses angeschlossen werden, wenn der Druck im System weniger als 0,5 MPa  beträgt.

Vor  Anschluss  an  das  Elektronetz  ist  der  Warmwasserbereiter  unbedingt  mit  Wasser  zu

füllen.  Beider  ersten  Füllung  öffnen  Sie  den  Warmwasserlauf  der  Mischbatterie.  Der

Warmwasserbereiter ist voll, wenn Wasser aus dem Auslaufrohr der Mischbatterie läuft.

ANSCHLUSS AN DAS ELEKTRONETZ

Der Anschluss des Warmwasserbereiters an das Elektronetz erfolgt über ein Anschlusskabel

mit  Stecker.  Wenn  für  den  Anschluss  an  das  Elektronetz  ein  neues,  längeres  Kabel

verwendet wird, so ist das Kabel in der Kabeleinführung zu befestigen und die Drähte an die

Anschlussklemme  anzuschrauben.  Dabei  muss  das  Gerät  vom  Elektronetz  getrennt  sein.

Zwischen Warmwasserbereiter und der bleibenden Installation ist ein Schalter einzubauen,

der beide Spannungspole unterbricht. Der Abstand zwischen den offenen Schalterkontakten

muss mindestens 3 mm betragen. Der Anschluss an das Elektronetz hat im Einklang mit den

Vorschriften für den Anschluss an elektrische Leitungen zu erfolgen.

VORSICHT:  Vor  jedem  Eingriff  in  den  Warmwasserbereiter  müssen  Sie  den

Stromabschalten!
