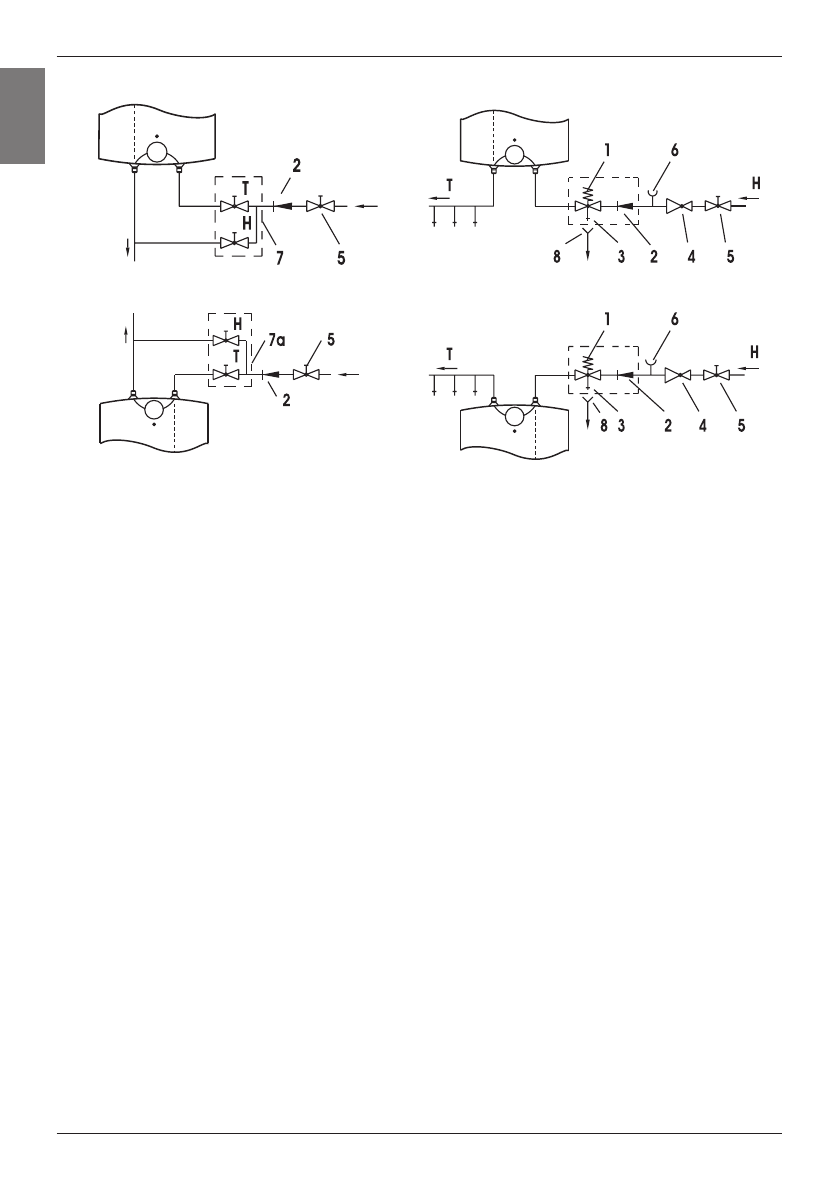

Det öppna (genomströmmande) systemet

 Slutet (tryck) system

Montage ovanför tvättstället

Montage ovanför tvättstället

Montage under tvättstället

Montage under tvättstället

Mellan  varmvattenberedaren  och  säkerhetsventil  får  man  inte  montera  in  någon

stängningsventil,  eftersom  detta  skulle  sätta  funktionen  av  säkerhetsventilen  ur

spel.

Varmvattenberedaren  kan  kopplas  till  husets  vattenledningsnät  utan  reduktionsventil,  om

trycket i nätet understiger 0,5 MPa. Före inkopplingen till elnätet måste varmvattenberedaren

fyllas  med  vatten.  Vid  den  första  påfyllningen  med  vatten  ska  kranen  för  varmvatten  på

vattenblandaren  öppnas.    Varmvattenberedaren    är    full  med  vatten  när    vattnet  börjar

strömma ur vattenblandaren.

KOPPLING TILL ELNÄTET

Kopplingen av varmvattenberedaren  till elnätet sker med en kopplingskabel med stickpropp.

Om man för inkopplingen till elnätet använder en ny, längre kabel, måste man fästa kabeln

i  förskruvningen,  och  skruva  fast  trådarna  i  inkopplingsfästet.  När  detta  ska  göras  måste

man  först  koppla  bort  varmvattenberedaren  helt  från  elnätet.  Mellan  varmvattenberedaren

och fastinstallation måste man koppla en strömbrytare, som avbryter båda strömledningar.

Strömbrytarens  kontakter  i  frånslaget  läge  måste  hålla  ett  avstånd  av  minst  tre  mm.

Koppling av varmvattenberedaren till elnätet måste ske enligt gällande normer för elektriska

installationer.

VARNING: Före varje ingrepp i varmvattenberedarens inre måste man heltkoppla bort

varmvattenberedaren från det elektriska nätet!

Förklaring:

1 - Säkerhetsventil

7 - Vattenblandare - ovanför tvättstället

2 - Backventil

7a - Vattenblandare - under tvättstället

3 - Testventil

 8 - Uppsamlingstratt med förbindelse till avloppsrör

4 - Reduktions- tryckventil

5 - Stängningsventil

H - Kallt vatten

6 - Testförlängning

T - Varmt vatten
