42

SRB

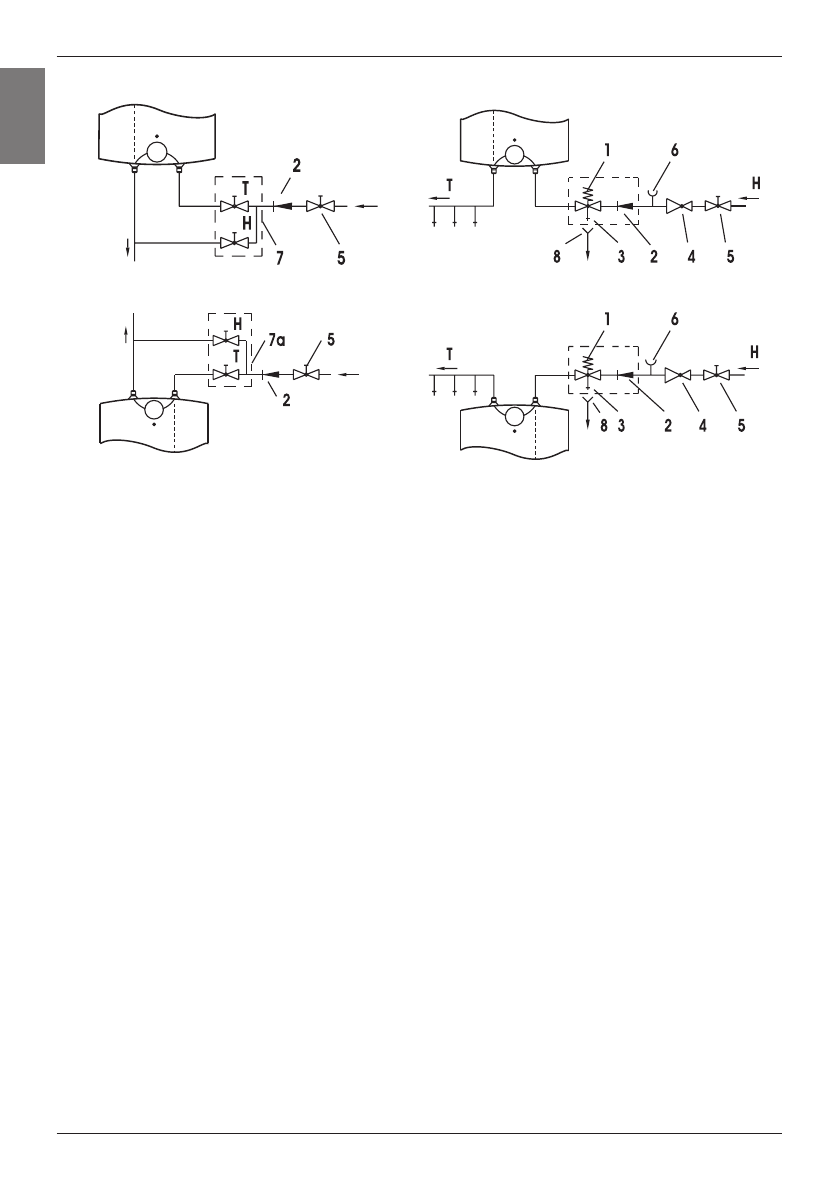

Отворен (проточни) систем

Затворен (систем под притиском)

Вариjанта ианад умиваоника

Вариjанта иaнад умиваоника

Вариjанта испод умиваоника

Вариjанта испод

Између  боjлера  и  сиryрносног  вентила  не  смете  да  уградите  блокирни  вентил,

jep би тиме онемогућгили рад сиryрносног вентила.

6ojnep можете да прикључите на кућну водоводну мрежу без редукционог вентила. Ако

je притисак у мрежи нижи од 0,5 MПa.

Пре  прикључења  на  електричну  мрежу,  бojnep  морате  наjпре  обавезно  да  напуните

водом. Приликом првог nyњeњa, отворите ручицу за топлу воду на батериjи за мешање.

6ojnep je пун када вода потече кроз изливну цев на батериjи за мешање.

ПРИКЉYЧEЊE HA ЕЛЕКТРИЧНУ МРЕЖУ

Прикључивање бojnepa на електричну мрежу обавља се преко електричног кабла са

утикачем. Ако се прикључење на електричну мрежу изводи преко новог, дужег кабла,

онда  се  он  причврсти  у  кабловску  уводницу  а  коjа  се  опет  причврсти  на  прикључну

спону.  У  том  случаjу  треба  бojnep  одвоjити  од  електричне  мреже.  Између  бojnepa  и

траjне инсталациjе yrpaђyje се прекидач, коjи прекида оба пола нanajaњa. Раздаљина

између отвора контакт прекидача мора да буде наjмање 3 мм. Прикључење бojnepa на

електричну мрежу мора да буде у складу стандарда за електричне инсталациjе.

УПОЗОРЕЊЕ:  Пре  сваког  захвата  у  његову  унутрашњост,  боjлер  обавезнмо

морате да исклопите из електричне мреже!

Легенда:

1 - Сиryрносни вентил

7 - Проточна батериjа за мешање - над умиваоником

2 - Неповратни вентил  7a - Проточна батериjа за мешање - умиваоником

3 - Пробни вентил

8 - Левак са прикњучком за одвод

4 - Редукциони вентил притиска

5 - Блокирни вентил

H - Хладна вода

6 - Пробни наставак

T - Топла вода
