62
H

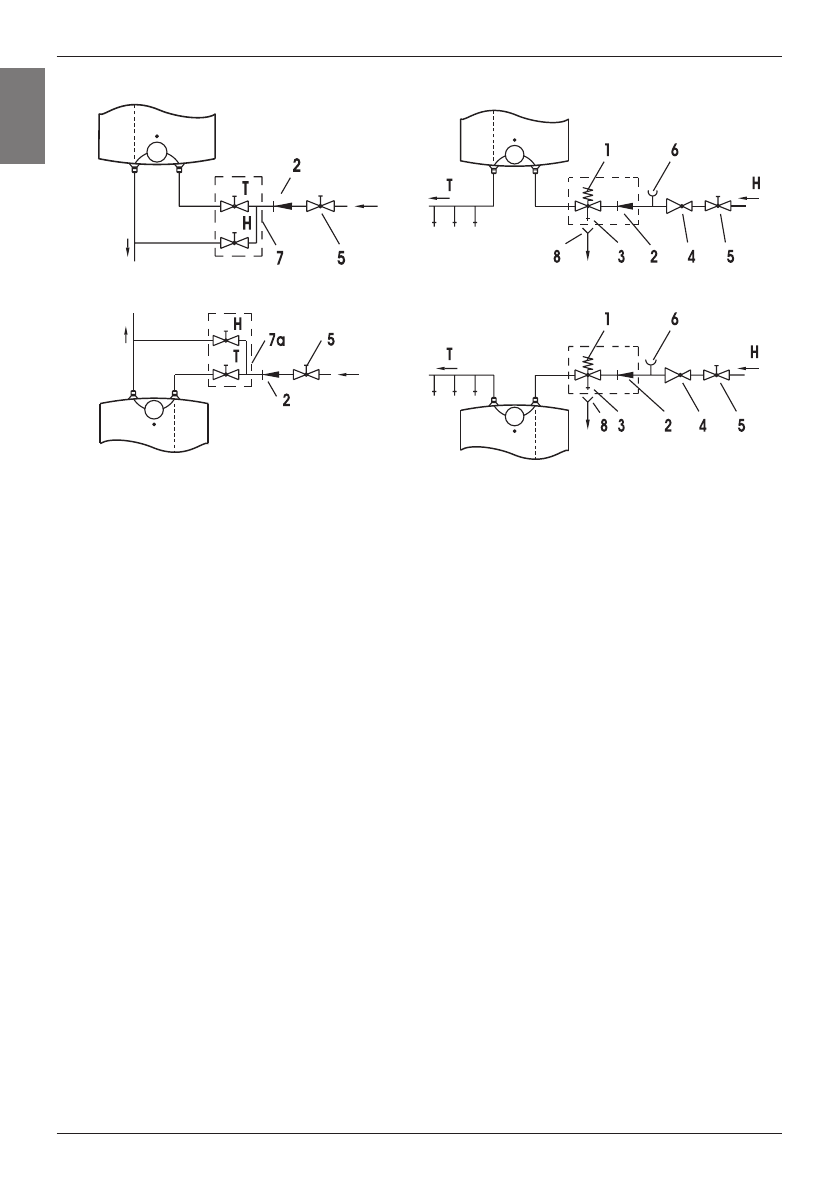

Nyitott (nem nyomás alatti) rendszer
Zárt (nyomás alatti) rendszer
Felső elhelyezésű kivitel
Felső elhelyezésű kivitel
Alsó elhelyezésű kivitel
Alsó elhelyezésű kivitel
A vízmelegítő és a biztonsági szelep között zárásmentes elzáró szelep is felszerelhető,
mivel ezzel a biztonsági szelep funkciója meggátolható.
Ha a vízhálózatban a víz nyomása 0,5 MPa-nál (5 bar) alacsonyabb, akkor nyomáscsökkentő
szelep beépítésére nincs szükség.
Az elektromos csatlakoztatást megelőzően kötelező a vízmelegítő vízzel történő feltöltése.
Az első feltöltésnél a keverő csaptelep melegvíz csapját ki kell nyitni. Ha a vízmelegítő fel
van töltve vízzel, akkor a keverő csaptelep kifolyó csövén megkezdődik a víz kifolyása.
A VÍZMELEGÍTŐ CSATLAKOZTATÁSA AZ ELEKTROMOS HÁLÓZATRA
A vízmelegítőt az elektromos csatlakozó vezetékre szerelt villásdugóval kell az elektromos
hálózathoz csatlakoztatni. Ha a készülék egy új, hosszabb csatlakozó vezetékkel csatlakozik
az elektromos hálózathoz, akkor azt egy kábelbevezető gyűrűvel kell rögzíteni, a benne
lévő vezetékeket pedig a csatlakozóaljzatba csavarozni. Ebben az esetben a vízmelegítőt
le kell választani az elektromos hálózatról. A vízmelegítő és a bekötés helye közé olyan
megszakító kapcsolót kell szerelni, amely meg tudja szakítani az áramforrás pólusait úgy,
hogy a nyitott pólusok között legalább 3 mm távolság legyen.
A vízmelegítő elektromos hálózathoz való csatlakoztatását az elektromos berendezések
csatlakoztatására vonatkozó hatályos szabványok szerint kell elvégezni.
FIGYELMEZTETÉS: A bojler belsejébe történő beavatkozás előtt a bojlert feltétlenül
áramtalanítani kell!
Fő részek:
1 - Biztonsági szelep
7 - Nyílt rendszerű csaptelep - felső elhelyezés
2 - Visszacsapó szelep
7a - Nyílt rendszerű csaptelep - alsó elhelyezés
3 - Ellenőrző szelep
4 - Nyomáscsökkentő szelep
5 - Elzáró szelep
H - Hidegvíz
6 - Ellenőrző szerelvény T - Melegvíz
Содержание
- 13 ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ; незамороживающей среде.
- 14 Исполнение над умывальником; через спускную трубу смесителъного крана.; ПОДКЛЮЧЕНИЕ К 3ЛЕТРИЧЕСКОЙ СЕТИ; должно бытъ не менее 3 мм.; требуется его обязателъно отключитъ от электросети!
- 15 - Тепловой предохранителъ; ПРИМЕНЕНИЕ И ТЕХОБСЛУЖИВАНИЕ; уведомите уполномоченную ремонтную службу.
