33

R

O

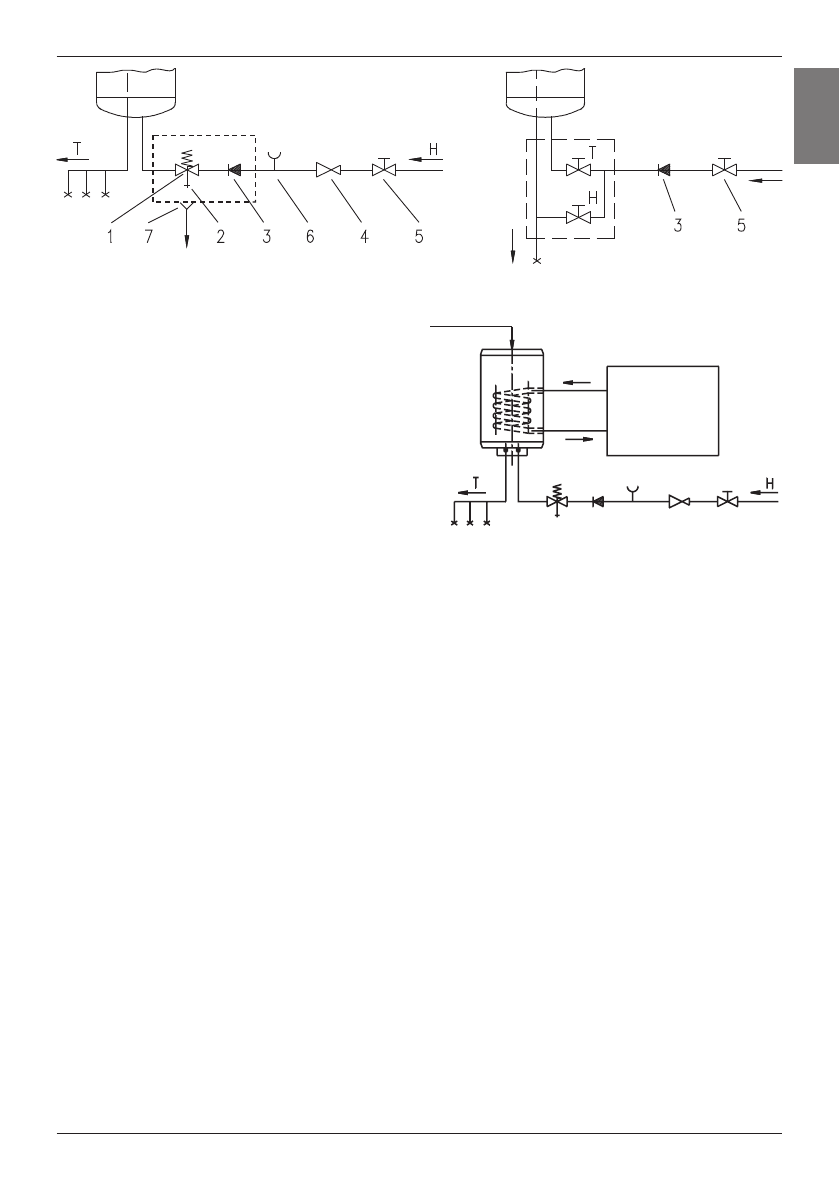

Sistemul închis (sub presiune)

 Sistemul deschis (fără presiune)

Legenda:
1 - Ventil de siguranţă
2 - Ventil de testare
3 - Ventil de reţinere
4 - Ventil de reducere a presiunii
5 - Robinet de închidere
6 - Accesoriu de încercare
7 - Scurgere racordată la canalizare
     (la canalul colector)
H - Apă rece
T - Apă caldă
Boilerul combinat pentru apă caldă GBK funcţionează la fel ca şi boilerul electric de apă caldă GB, singura deosebire
fiind aceea că cel dintâi este prevăzut şi cu un schimbător termic pentru încălzirea apei sanitare prin intermediul altor
surse de energie (cum ar fi încălzirea centrală, colectoarele solare sau pompa termică). Sistemul de încălzire cu spirale
de încălzire şi cel cu schimbător termic pot funcţiona concomitent sau separat. Boilerul cu sistem combinat de încălzire
va fi branşat la reţeau de distribuire a apei în acelaşi mod ca şi boilerul GB, cel dintâi fiind, în plus, conectat la o sursă
suplimentară  de  energie.  Intrarea  agentului  termic,  respectiv  a  purtătorului  de  căldură  în  schimbătorul  termic  este
marcată cu roşu, iar ieşirea cu albastru.
Boilerele  GBK  pot  fi  conectate  şi  la  conductorul  de  întoarcere  pentru  apa  caldă.  Acesta  din  urmă  asigură  furnizarea
permanentă de apă caldă concomitent, în toate locurile de receptare a acesteia. Conductorul de întoarcere va fi racordat
la  branşamentul  din  partea  de  sus  a  boilerului.  Înainte  de  branşare  va  trebui  scos  căpăcelul  de  plastic  şi  deşurubat
buşonul de etanşare din partea superioară a boilerului. Elementele conductorului de întoarcere pot fi cumpărate ulterior
de la vânzătorii autorizaţi ai produselor noastre.

BRANŞAREA LA REŢEAUA ELECTRICĂ

Înainte  de  conectarea  la  reţeaua  electrică,  la  boiler  va  trebui  montat  un  cablu  de  branşare,  de  aceea  va  trebui  scos
capacul de protecţie din plastic. Acest lucru sa va face prin îndepărtarea plăcuţei aflate în partea anterioară a capacului.
Plăcuţa  poate  fi  demontată  prin  introducerea,  cu  precauţie,  a  şurubelniţei  în  despicătura  dintre  plăcuţa  inserată  şi
apărătoarea de protecţie, slăbind mai întâi şuruburile aflate lângă butonul termostatului, apoi cele din partea opusă. Când
plăcuţa este degajată prin deşurubare parţială în ambele părţi, ea va putea fi scoasă cu mâna. Pentru a scoate capacul
de protecţie din plastic va trebui dat la o parte şi butonul termostatului şi vor trebui deşurubate cele două şuruburi de
strângere. Montarea la loc a capacului de protecţie din plastic descurge în ordine inversă. Branşarea boilerului la reţeaua
electrică  trebuie  efectuată  în  conformitate  cu  normele  valabile  pentru  instalaţiile  electrice.  Întrucât  boilerul  nu  este
prevăzut cu elemente care să-l separe în mod permanent de reţeaua electrică, este necesar ca la realizarea legăturii prin
cablu între acesta şi instalaţia permanentă de electricitate să fie montat un comutator care înrerupe alimentarea ambilor
poli şi la care distanţa dintre contactele deschise este este de minim 3 mm.

Conductor de întoarcere

Sursa de energie
