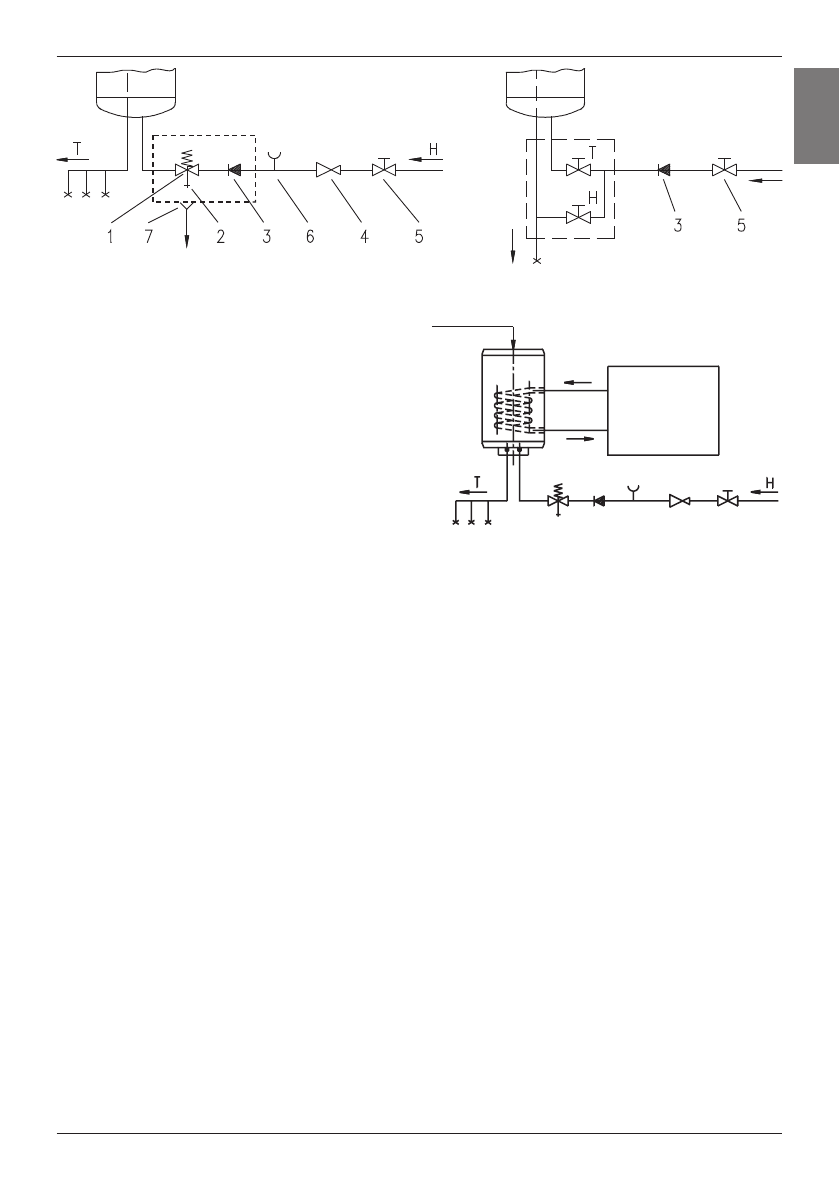

Legenda:
1 - Bezpečnostní ventil
2 - Zkušební ventil
3 - Nevratný ventil
4 - Redukční tlakový ventil
5 - Uzavírací ventil
6 - Zkušební nástavec
7- Trychtýř s přípojkou do odpadu

H - Studená voda
T - Teplá voda

Uzavřený (tlakový) systém

          Otevřený (tlakový) systém

Kombinované  topné  těleso  na  ohřev  vody  GBK  pracuje  stejně,  jako  elektrické  topné  těleso  na  ohřívání

vody  GB,  má  však  pouze  dodatečně  integrován  výměník  tepla  na  ohřívání  sanitární  vody  pomocí  jiných

energetických  zdrojů  (např.  ústřední  topení,  sluneční  kolektor,  nebo  tepelné  čerpadlo).  Systémy  ohřívání

elektrickým  topným  tělesem  a  tepelným  výměníkem  mohou  pracovat  současně,  nebo  každý  zvlášť.

Kombinovaný ohřívač vody připojte na vodovodní síť stejným způsobem, jako topné těleso GB, a kromě toho

jej připojte také na dodatečný energetický zdroj. Vstup topného média do tepelného výměníku je označen

červenou barvou a výstup modrou.

Topná tělesa GBK lze spojovat také na zpětné vedení teplé vody. Zpětné vedení teplé vody umožňuje, aby

byl na všech odběrných místech zároveň a stále dostatek teplé vody. Zpětné vedení připojte na přípojku na

vrchní straně topného tělesa. Před zapojením je třeba sejmout umělohmotnou zátku a odšroubovat těsnící

čep na vrchní straně topného tělesa. Prvky zpětného vedení lze zakoupit u autorizovaných prodejců našich

výrobků.

PŘIPOJENÍ NA ELEKTRICKOU SÍŤ

Před připojením na elektrickou síť je třeba do topného tělesa zabudovat přípojný kabel, proto musíte sejmout

ochranný  umělohmotný  kryt.  To  uděláte  tak,  že  odstraníte  destičku,  která  se  nachází  na  přední  straně

krytu. Destičku uvolněte tak, že do otvoru mezi destičku a ochrannou čepici nejdříve u spínače termostatu

a pak ještě podél spínače zatlačíte šroubovák. Když destičku uvolníte na obou stranách, můžete ji vyjmout

rukou.  Abyste  mohli  sejmout  ochranný  kryt,  musíte  odstranit  ještě  spínač  termostatu  a  odšroubovat  oba

upevňovací šrouby. Způsob umisťování ochranného plastického krytu probíhá v opačném pořadí. Připojení

topného  tělesa  na  elektrickou  síť  musí  probíhat  v  souladu  s  normami  elektrického  vedení.  Protože  topné

těleso nemá prvek, který by jej trvale odpojil od elektrické sítě, je třeba na kabelovém propojení mezi ním

a  trvalým  vedením  zabudovat  takový  spínač,  který  přerušuje  oba  póly  napájení  a  má  mezi  otevřenými

kontakty průchod nejméně 3 mm.

Zpětné vedení

Energetické zdroje
