24

GBL 50

GBL 80

GBK 80

GBK 100

GBK 120

GBK 150

GBK 200

A

583

803

803

948

1103

1318

1510

B

187

207

207

202

207

222

430

C

145

345

565

715

865

1065

1050

D

340

416

416

416

416

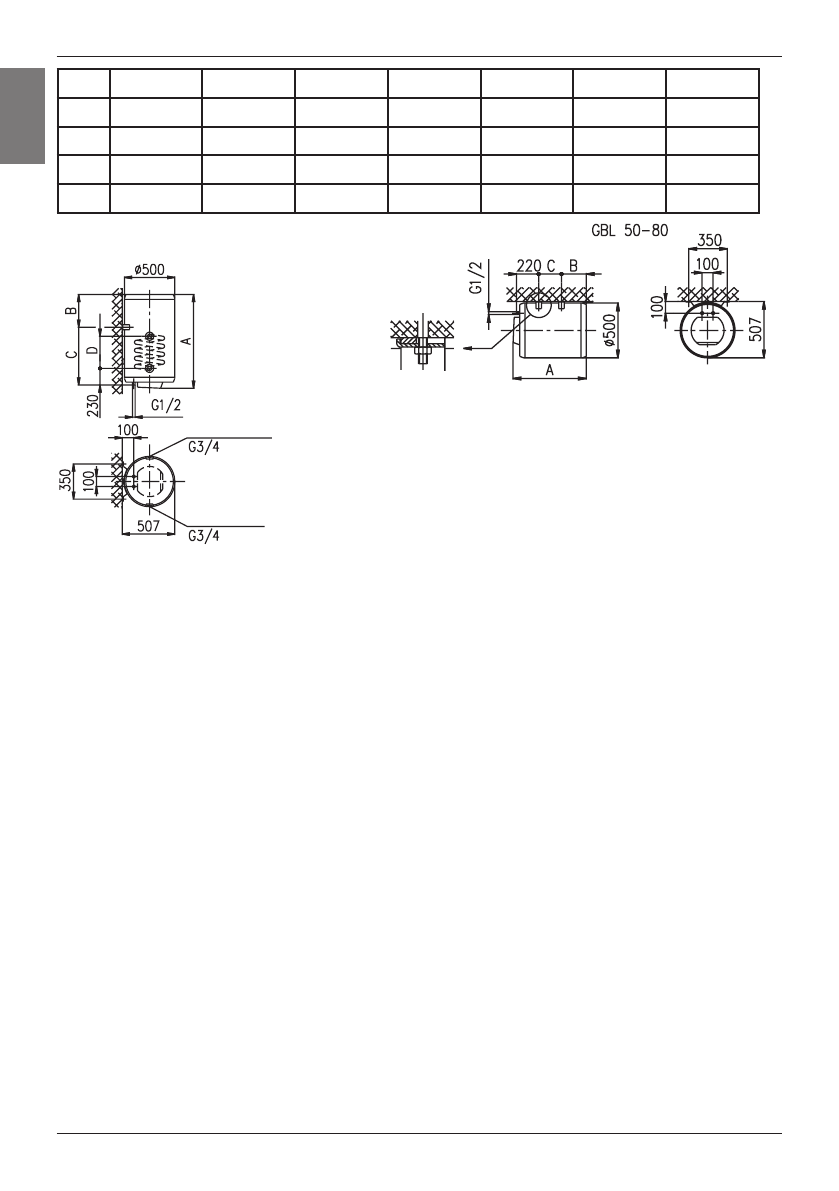

Míry pro zapojení a montáž [mm].
             GBK 80 - 200

PŘIPOJENÍ NA VODOVODNÍ SÍŤ

Přívod a odvod vody je na trubkách aparátu označen barevnými koncovkami. Přívod
studené vody je označen modrou a odvod teplé vody červenou barvou.
Ohřívač vody lze připojit k vodovodní síti dvěmi způsoby. Uzavřený, tlakový systém
připojení  umožňuje  odběr  vody  na  více  odběrových  místech,  zatímco  otevřený,
průtokový  systém  umožňuje  pouze  jedno  odběrové  místo.  Vzhledem  k  zvolenému
systému  přípojení  si  musíte  pořídit  i  vhodné  směšovací  baterie.  Při  otevřeném,

průtokovém  systému  je  potřeba  před  ohřívací  těleso  zabudovat  bezpečnostní  ventil,  který  zamezuje  vytékání  vody
z kotle v případě přerušení dodávky vody. U tohoto systému připojení musíte použít průtokovou směšovací baterii. V
ohřívači  vody  se  z  důvodu  ohřívanání  objem  vody  zvětšuje  a  to  způsobuje  kapání  vody  z  trubky  směšovací  baterie.
Silným utahováním ventilu směšovací baterie nezamezíte kapání vody, ale můžete jen poškodit směšovací baterii. Při
uzavřeném, tlakovém systému připojení musíte na odběrových místech použít tlakové směšovací baterie. Na dotokovou
trubku musíte připojit bezpečnostní ventil nebo bezpečnostní zařízení, které zabraňuje zvýšení tlaku v kotli o více než
0,1  MPa  nad  nominálním  tlakem.  Během  ohřívání  vody  v  ohřívači  se  zvyšuje  v  kotli  její  tlak  tak  dlouho  až  dosáhne
hranici nastavenou na bezpečnostním ventilu. Protože zpětný ventil zamezí vracení vody zpět do vodovodní sítě, může
dojít ke kapání vody na odtokovém otvoru bezpečnostního ventilu. Kapající vodu můžete odvést přes sběrný nástavec,
umístěný pod bezpečnostním ventilem, do odtoku. Odtoková trubka umístěná pod výpustí bezpečnostního ventilu musí
být  umístěna  v  místnosti  kde  nemrzne  a  musí  být  obrácena  směrem  dolů.  V  případě,  že  při  nevhodně  provedené
instalaci nemáte možnost kapající vodu ze zpětného bezpečnostního ventilu odvést do odtoku, potom se kapání vody
vyhnete zabudováním expanzní nádoby o obsahu 3 l na dotokové trubce bojleru.
Pro  správnou  činnost  zpětného  bezpečnostního  ventilu  musíte  sami  provádět  řádné  kontroly  za  každých  14  dní.  Při
kontrole musíte pohybem ručky nebo odšroubováním matky ventilu (závisí na typu ventilu) otevřít výtok ze zpětného
bezpečnostního ventilu. Přitom musí vytéci přes výtokovou trysku ventilu voda, to znamená, že je ventil bezporuchový.

Mezi aparát a bezpečnostní ventil nemontujte uzavírací ventil, protože tím vyloučíte funkci
bezpečnostního ventilu.

Ohřívač vody můžete připojit na domovní vodovodní síť bez redukčního ventilu, pokud je tlak v síti nižší než 0,5 MPa.
V  případě,  že  tlak  přesahuje  1,0  MPa,  musíte  zabudovat  dva  redukční  ventily  za  sebou.  Před  připojením  k  elektrické
síti musíte aparát nejdříve naplnit vodou. První plnění provedete tak, že na směšovací baterii otevřete ventil teplé vody.
Aparát je naplněn, když se na odtočné trubce směšovací baterie objeví voda.

Pravá přípojka

Levá přípojka

C

Z
