13

���������� �����

�������� �������

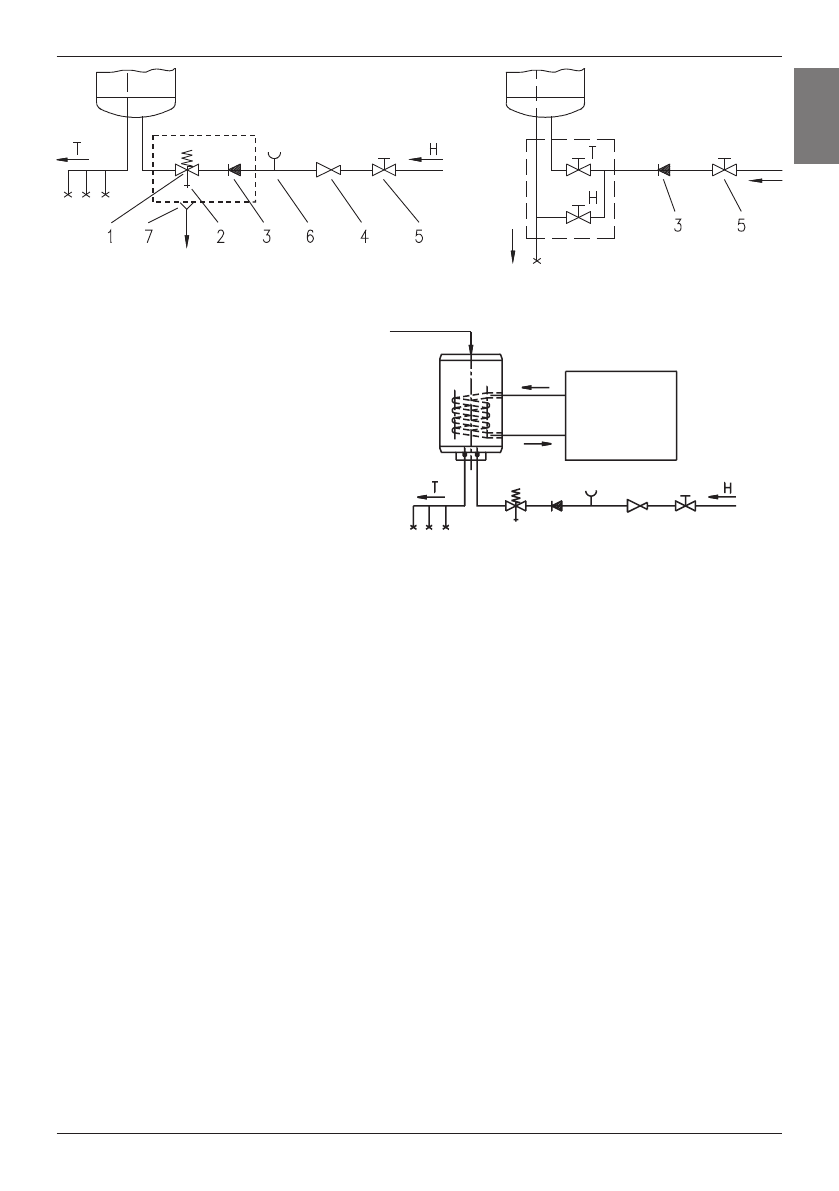

Закрытая (накопительная) система

Открытая (проточная) система

Комбинированный  водонагреватель  GBK  работает  также  как  электрический  нагреватель  GB,  но  в

него дополнительно встроен обменник для нагрева воды c помощью других источников энергии (напр.

центральное  отопление,  солнечные  батареи  или  тепловой  насос).  Системы  нагрева  электрическим

нагревателем и теплообменником могут работать как одновременно, так и раздельно. Комбинированный

водонагреватель  подключается  к  водопроводной  сети  так  же  как  нагреватель  GB,  помимо  этого  его

нужно также подключить к дополнительному источнику энергии. Вход для источника нагрева обозначен

красным, выход - синим цветом. Водонагреватель GBK также может подключаться к возвратному отводу

горячей воды. Возвратный отвод горячей воды обеспечивает подачу горячей воды во всех местах забора.

Его  подключение  находится  на  верхней  крышке  нагревателя.  Перед  подключением  необходимо  снять

пластиковую  крышечку  и  отвинтить  уплотнительную  втулку.  Элементы  для  подключения  возвратного

отвода горячей воды можно приобрести y продавцов наших изделий дополнительно.

ПОДKЛЮЧЕНИЕ K ЭЛЕКТРОСЕТИ

Перед подключением к электросети необходимо установить в нагреватель присоединительный кабель,

для чего нужно снять защитную пластмассовую крышку. Снимите пластинку на передней стороне крышки,

вставив отвертку в щель между пластинкой и защитной крышечкой перед ручкой термостата, a затем еще

на противоположной  от  ручки  стороне.  После  того,  как  вы поддели  пластинку  c  двух  сторон,  она легко

снимается рукой. Чтобы снять защитную пластмассовую крышку Вам необходимо снять ручку термостата

и  отвинтить  оба  закрепляющих  винта.  Установка  защитной  пластмассовой  крышки  выполняется  в

обратном  порядке.  Подключение  нагревателя  к  электросети  должно  осуществляться  в  соответствии

со стандартами для электросетей. Так как y нагревателя нет элемента, постоянно отделяющего его от

электросети, необходимо между ним и постоянной сетью установить переключатель, который прекращает

подачу питания на обоих полюсах и между открытыми контактами которого расстояние не менее З мм.

Легенда:

1 - Предохранительный клапан

2 - Испытательный клапан

3 - Невозвратный клапан

4 - Редукционный клапан давления

5 - Запорный клапан

6 - Испытательная насадка

7 - Воронка c подключением к стоку

H - Холодная вода

T - Горячая вода

R

US
