6 720 646 305 (2016/10)
Therm 6000S
Инструкция по монтажу | 33
Примерная таблица:
Примечание. Не учитывайте неконцентрические концевые
детали и первый отвод на впуске и выпуске.

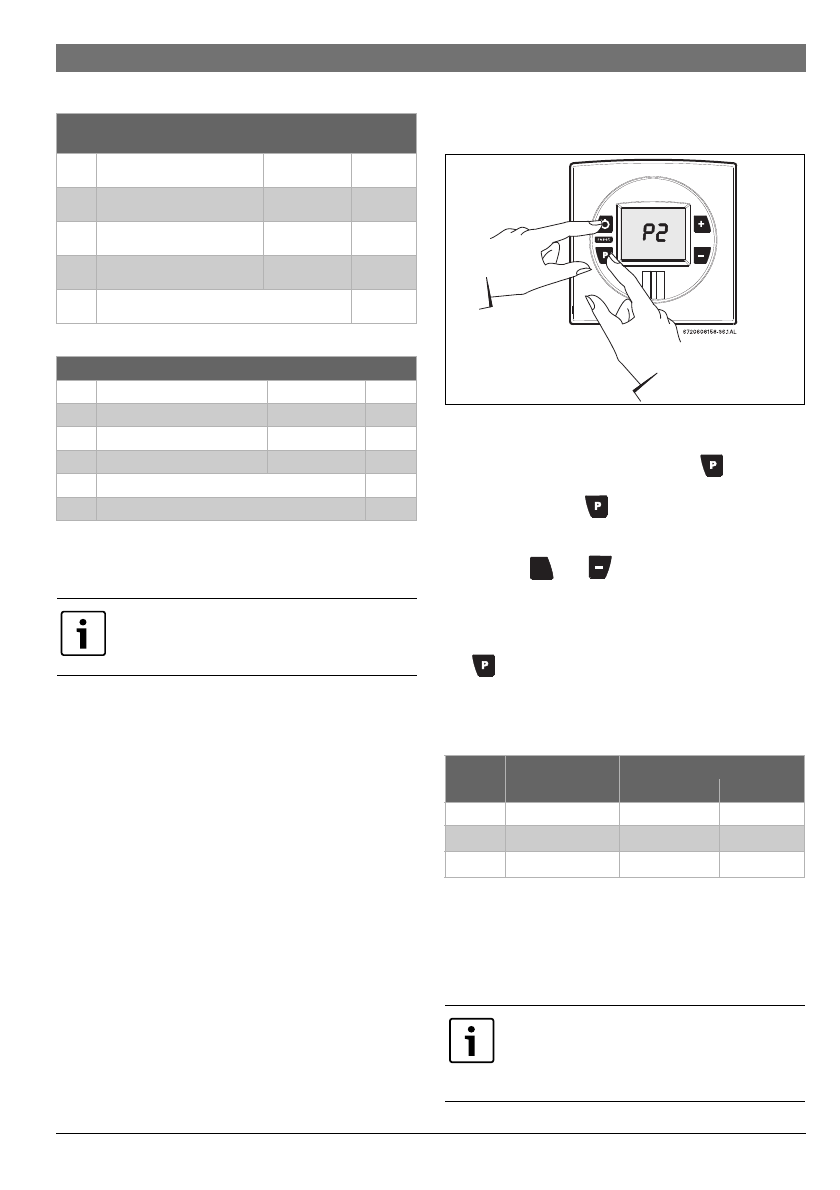

8.6.2 Регулировка скорости вращения вентилятора
После получения величины общей длины каналов
выполните следующее.
▶ Нажмите кнопку «Вкл./выкл.» для выключения
прибора.
▶ Нажмите и удерживайте кнопку программирования и
нажмите кнопку «Вкл./выкл.» для включения прибора
(см. Рис. 46 ).
Рис. 46
▶ Как только на дисплее замигает индикация «188»,
отпустите кнопку программирования
, и на
дисплее появляется индикация «P2».
▶ Нажмите один раз
, для входа в программу P2. На
ЖК-дисплее видно присвоенное значение (заводская
настройка).
▶ Нажмите
или
, для выбора скорости
вращения вентилятора, соответствующей данной
установке, отдельные впускные/выпускные трубы
Ø 80/80 мм см. в таб. 19.
▶ Нажмите и удерживайте кнопку программирования
, (±5 с), пока дисплей не начнет мигать.
Теперь выбранное значение сохранено в памяти.
Значения скорости вращения вентилятора для
отдельных труб Ø 80/80 мм
Выпуск
1
Длина прямого участка
6 x 1 =
6
2
Отвод 90° (кол-во)
_1_ x 1 =
1
3
Отвод 45° (кол-во)
_0_ x 0.5 =
0
4
Отвод 30° (кол-во)
_0_ x 0.4 =
0
5
Промежуточный итог:
7
Таб. 17
Подвод
1
Длина прямого участка
_4_ x 1=
4
2
Отвод 90° (кол-во)
_1_ x 1 =
1
3
Отвод 45° (кол-во)
_0_ x 0.5 =
0
4
Отвод 30° (кол-во)
_0_ x 0.4 =
0
5
Промежуточный итог:
5
6
Общая эквивалентная длина вентиляции =
12
Таб. 18
Общая максимальная длина отдельных
труб (выпуск/ввод) не должна превышать
16 м.
Режим
Длина канала
1)
1) Общая длина каналов (выпуск + подвод +
дополнительное оборудование) – это сумма из таб. 15 и
таб. 16. Не учитывайте первый отвод и дополнительное
оборудование для защиты от ветра/дождя.
вентилятора
газ
Пропан
P2
1 м - 6 м
8
7
6,1 м - 14 м
9
8
14,1 м - 16 м
10
9
Таб. 19
Не устанавливайте значение P2 больше
10 (Природный газ).
Не устанавливайте значение P2 больше 9
(Пропан).
+
