6 720 646 305 (2016/10)
Therm 6000S
Инструкция по монтажу | 29
▶ При вращении пластикового винта #40 с
крестообразной головкой по часовой стрелке уровни
P2 CO
2
будут расти.

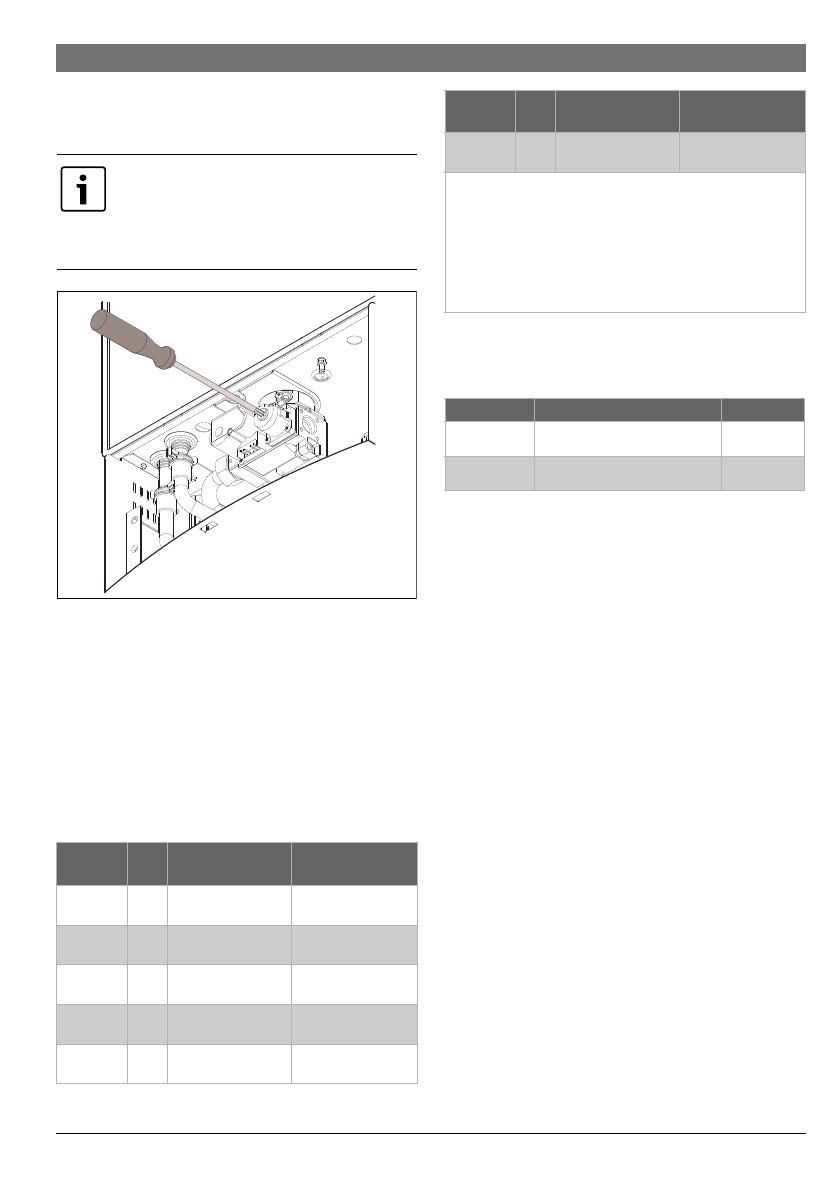

Рис. 45
Регулировка уровня P2 CO
2
▶ Проверьте, чтобы показания CO2 P1 и P2 были в
пределах, указанных в таб. 9.
▶ Повторяйте шаги 1 и 2 по мере необходимости, пока
значения CO
2
не будут в пределах указанных
диапазонов.
Как только уровни CO2 будут правильными, проверьте,
чтобы значения CO соответствовали предельным
значениям, указанным в таб. 9. Если значения
превышают предельные значения, то необходимо
проверить вентиляционную систему и теплообменник.
Завершение регулировки
▶ Запишите конечные значения в таб. 10.
Соберите все детали в обратном порядке:
▶ Верните крышку шлицевого винта в исходное
положение и затяните винт с крестообразной головкой,
Рис. 44 .
▶ Установите на место защитную утопленную крышку,
Рис. 45 .
▶ Извлеките датчик анализатора CO
2
и снова установите
винт с плоской головкой вместе с прокладкой на
манжету дымохода.
▶ Нажмите кнопку «Вкл./выкл.» для выключения
прибора.
▶ Нажмите кнопку «Вкл./выкл.» для включения
водонагревателя. водонагреватель готов к нормальной
работе.
Примечание: Регулировка этого винта
очень чувствительна и должна
выполняться небольшими шагами.
Стабилизация показаний может занять
несколько минут.
Диапазон CO
2
(%) Макс. уровень CO
(измеренный)
Природный газ
Макс
P1
От 7,6% до 8,3%
< 250 ppm
Мин. input
P2
От 2,7% до 3,3%
< 30 ppm
Пропан
Макс
input
P1
От 8,8% до 9.6%
< 250 ppm
Таб. 9
Нормативные значения CO
2
и CO
6720608158-38.1AL
Мин. input
P2
От 3,0% до 3,6%
< 30 ppm
Примечание. Приведенные значения указаны не для
условий с регулируемым климатом. Входные значения,
такие как давление газа, теплотворная способность газа,
влажность и температура воздуха горения имеют влияние
на содержание CO и CO2. Изменение этих входных
значений может привести к различным значениям CO и
CO2 на одном и том же приборе.
Программа
Измеренные значения CO
2
Дата
P1
______________ %
P2
______________ %
Таб. 10
Диапазон CO
2
(%) Макс. уровень CO
(измеренный)
Таб. 9
Нормативные значения CO
2
и CO
