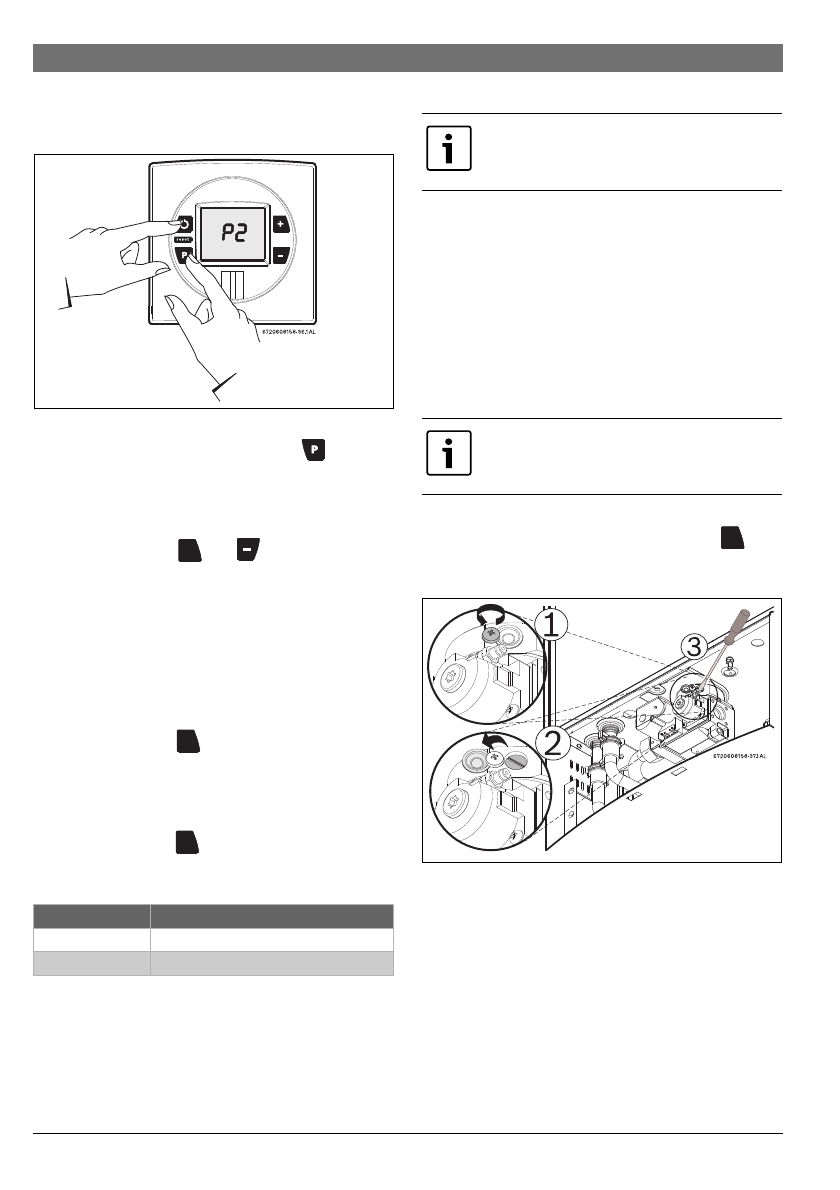

6 720 646 305 (2016/10)
Therm 6000S
28 | Инструкция по монтажу
▶ Удерживая нажатой кнопку программы (P), нажмите
кнопку «Вкл./выкл.» для включения водонагревателя
(см. Рис. 43 ).
Рис. 43
▶ Удерживая нажатой кнопку программы
, нажмите
кнопку «Вкл./выкл.» для включения водонагревателя.
Как только на дисплее замигает индикация «188»,
отпустите кнопку программы. Теперь на дисплее
появится индикация «P2».
▶ Нажимайте кнопку
или
, пока на дисплее
непоявится индикация «P1».
Измерение CO
2
(крышка камеры горения установлена):
▶ откройте все краны горячей воды для получения
расхода минимум 15 л/мин (один для ванны и два для
умывальников должно быть достаточно). Если на
дисплее водонагревателя снова появляется P2,
откройте больше кранов горячей воды для получения
достаточного расхода;
▶ нажимайте кнопку
,пока на дисплее снова не
появится P1.
▶ запишите показания CO
2
в P1 в следующую табл. 8,
Стабилизация показаний анализатора может занять
несколько минут;
▶ нажимайте кнопку
пока не появится P2. Значение
будет постепенно снижаться для уменьшения пламени,
и расход воды должен уменьшиться.
Регулировка CO
2
Если уровень CO
2
P1 выходит за пределы, то выполните
следующее.
▶ Ослабьте желтый окрашенный винт с крестообразной
головкой (Рис. 44 , поз. 1), и крышка должна
откинуться вниз (Рис. 44 , поз. 2), открывая
утопленный латунный шлицевой винт (Рис. 44 , поз. 3).
▶ При вращении шлицевого винта против часовой
стрелки уровень P1 CO
2
будет расти.
▶ При вращении шлицевого винта по часовой стрелке
уровень P1 CO
2
будет уменьшаться.
▶ После приведения показаний P1 CO2 в
соответствующий диапазон нажмите кнопку
, для
входа в режим P2.
▶ Проверьте показания CO
2
в режиме P2.
Рис. 44
Регулировка уровня P1 CO
2
Если уровень CO
2
P2 P2 выходит за пределы допустимого,
то выполните следующее.
▶ Снимите желтую окрашенную крышку винта #40 с
крестообразной головкой с передней панели газового
крана, Рис 44. Откроется винт #40 с крестообразной
головкой.
▶ При вращении пластикового винта #40 с
крестообразной головкой против часовой стрелки
уровни P2 CO
2
будут снижаться.
Программа
Значения CO
2
P1
__________%
P2
__________%
Таб. 8
+
+
+
Примечание. Регулировка P1 изменит
показания P2. Подтвердите значение P1
до регулировки уровня P2.
Регулировка шлицевого винта (P1) также
изменяет уровни P2 CO
2
.
+
