6 720 646 305 (2016/10)
Therm 6000S
26 | Инструкция по монтажу
8
Инструкция по монтажу
8.1
Заводские указания
Природный газ
Водонагреватели, предназначенные для природного газа H
(G 20), уплотнены на заводе для транспортировки после
проверки значений на табличке с данными.
Сжиженный газ
Пропан-бутановые водонагреватели (G31/G30) уплотнены
на заводе для транспортировки после проверки значений
на табличке с данными.
8.2
Измерение давления газа
Подтверждение давления газа после установки.
Подключение манометра
▶ Отключите подачу газа
▶ Снимите переднюю панель (см. Рис. 23 ).
▶ Ослабьте винт внутри левого фитинга точки испытания
(не снимайте) и подсоедините трубку манометра к точке
испытания.

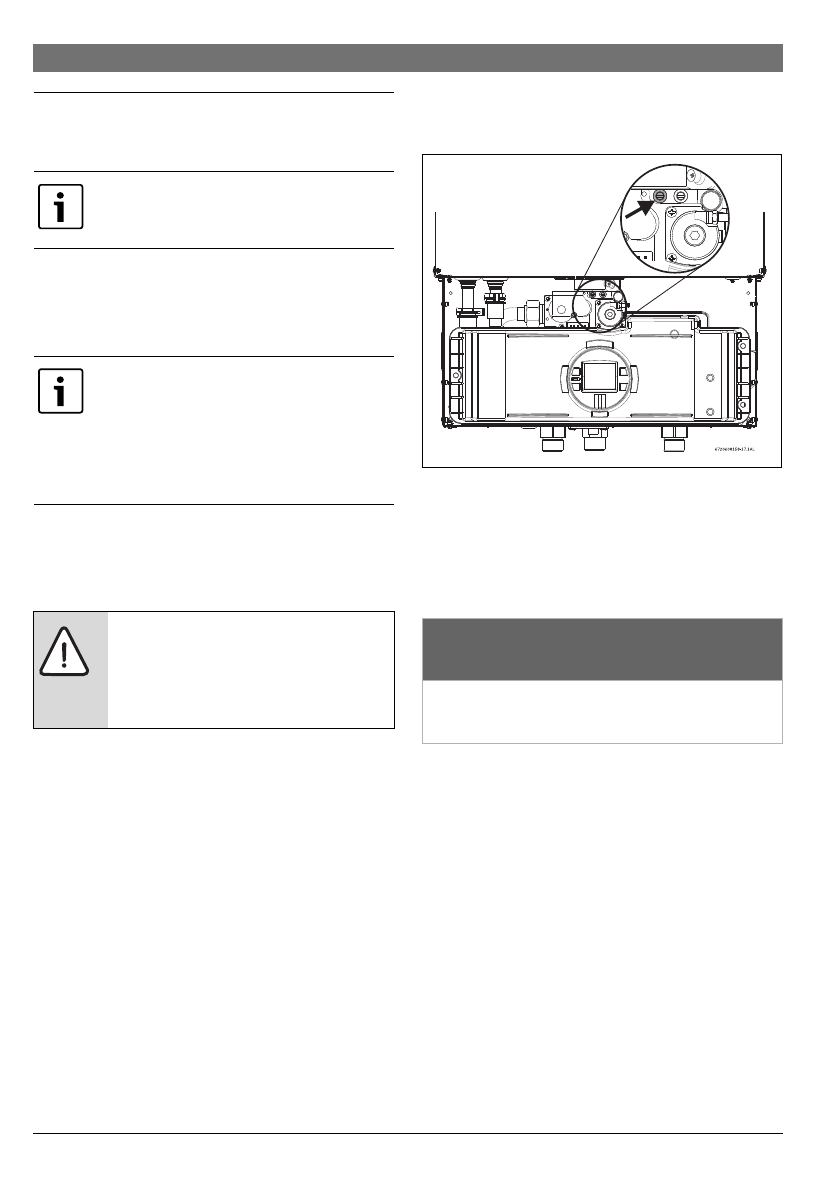

Рис. 40
Отверстие для измерения давления газа (левая
резьба)
Испытание статического давления
▶ Включите подачу газа.
▶ Запишите показания статического давления газа в таб.
6.
Испытание рабочего давления
▶ Нажмите кнопку «Вкл./выкл.» для отключения прибора.
Нельзя нарушать монтаж герметичных
деталей.
Приборы подготовлены к работе при
давлении газа на входе в интервале от 10
мбар до 15 мбар (номинальное давление
должно быть 13 мбар). При более
высоком давлении газа на входе нужно
применять комплект перенастройки на 20
мбар.
OПACHO:
Возможность серьезных
ранений человека!
▶ Следующие операции должны
выполняться только
квалифицированным специалистом.
Показание статического давления газа
Давление: ___________________Дата: ___________
Показание рабочего давления газа
Давление:___________________ Дата: ___________
Таб. 6
