Если эти условия невозможно выполнить, необходимо
выбрать другое место для подвода газа и дымохода.

Температура на поверхности

Максимальная температура на поверхности прибора ниже
85 °C. Специальных мер защиты горючих строительных
материалов или корпусов не требуется.

5.3

Минимальные расстояния

Определите место монтажа, учитывая следующие
ограничения:
▶ максимальную ограниченность всех

выступающихдеталей, таких как шланги, трубы и т. д.;

▶ обеспечьте достаточный доступ для обслуживанияс

учетом минимальных расстояний, указанных на Рис.
21 .

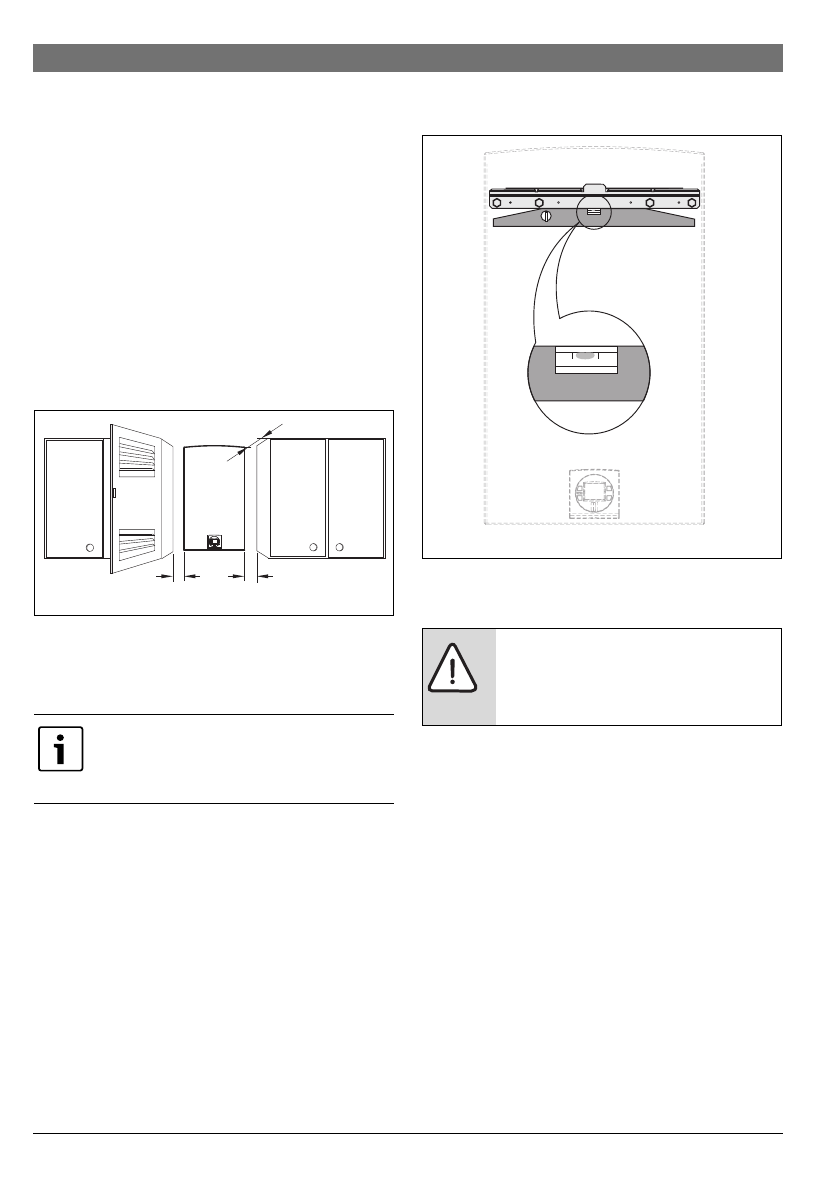

Рис. 21

Минимальные расстояния

[A]

Передняя сторона > 2 см, боковая сторона > 1 см

5.4

Установка крепежного кронштейна

▶ Установите крепежный кронштейн на стене в

выбранном месте монтажа.

▶ Отметьте положения отверстий крепежного

кронштейна, убедитесь в том, что кронштейна
расположен по уровню, и только затем сверлите
отверстия.

▶ Закрепите кронштейн на стене с помощью винтов и

заглушек из комплекта поставки.

Рис. 22

Установите крепежный кронштейн

5.5

Монтаж

▶ Извлеките прибор из упаковки.
▶ Убедитесь в том, что в комплект входят все указанные

детали.

▶ Извлеките заглушки из соединения газа и воды.

Перед установкой крепежного
кронштейна убедитесь в том, что
обеспечены соединения для воды/газа/
дымохода.

A

A

6720608913-04.1AL

BHИMAHИE:

Возможность повреждения

от посторонних предметов!
▶ Продуйте все трубы для удаления

посторонних предметов.

6720608913-05.1AL
