6 720 646 305 (2016/10)
Therm 6000S
Инструкции по установке | 19

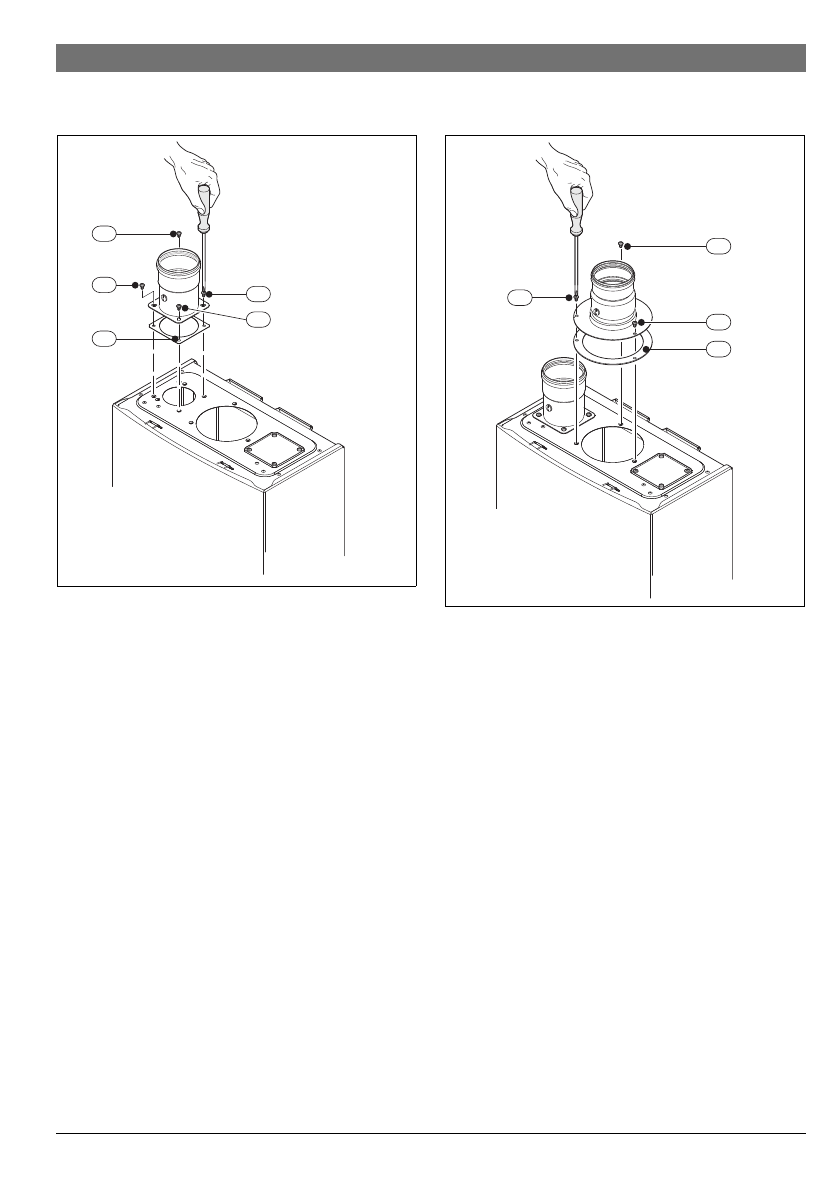

▶ Затяните 4 винта дополнительного оборудования для
подвода воздуха, см Рис. 27 , поз. 2.
Рис. 27
5.8.2 Монтаж дополнительного оборудования для
дымохода – Ø 80 мм
Для установки дополнительного оборудования для
дымохода выполните следующее.
▶ Установите прокладку между прибором и
дополнительным оборудованием, Рис. 28 , поз. 1.
▶ Затяните 3 винта дополнительного оборудования для
дымохода, Рис. 28 ,поз. 2.
Рис. 28
6720608920-24.1AL
2.
1.
2.
2.
2.
6720608920-25.1AL
2.
1.
2.
2.
