6 720 646 305 (2016/10)

Therm 6000S

24 | Электрические подключения

7

Электрические подключения

Все системы регулировки, проверки и безопасности были
испытаны на заводе и готовы к использованию.

7.1

Подключение

▶ Подключите питающий кабель к заземленной

электророзетке.

7.2

Силовой кабель

Прибор оснащен маркированным шнуром питания и
электрической вилкой с заземлением.

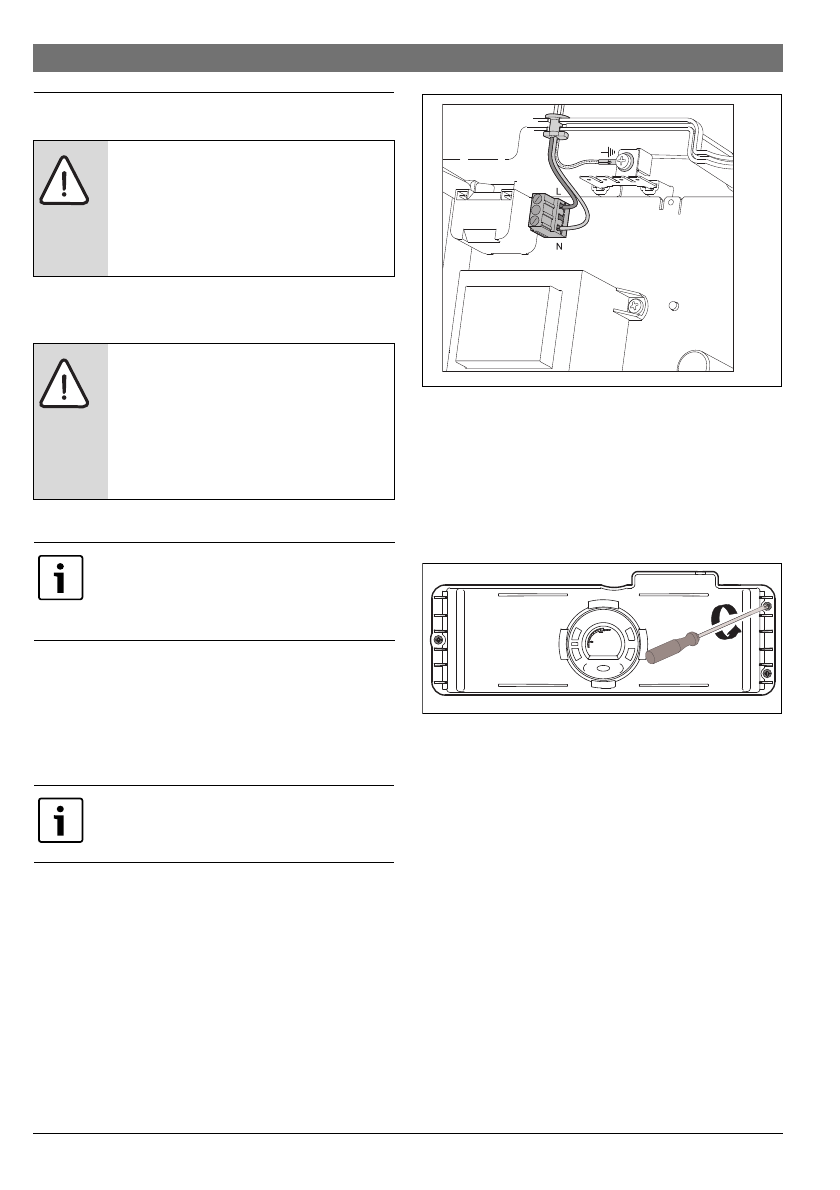

Рис. 37

Подключение силового кабеля

7.3

Расположение предохранителей в блоке
управления

Для проверки предохранителей выполните следующее:
▶ снимите переднюю панель, см. Рис. 23 .
▶ отпустите три винта на блоке управления (Рис. 38 и

Рис. 39 , поз. 1).

Рис. 38

▶ Отпустите шесть винтов на задней крышке блока

управления,. Рис. 39 , поз. 2.

OПACHO:

Риск поражения

электрическим током!
▶ Всегда отключайте прибор от сети

перед проведением любых работ с
электрическими системами и
компонентами.

BHИMAHИE:

Защита предохранителями!

▶ Прибор должен иметь независимое

подключение к электросети с защитой
дифференциальным реле на 30 мА и
заземлением. В районах с частыми
грозами должен быть установлен
грозоотвод

Электрическое подключение должно
соответствовать действующим нормам о
бытовых электроприборах.
▶ Заземление крайне важно.

Если силовой кабель поврежден, то он
должен быть заменен на оригинальный
запасной.

6720608913-09.1AL

6720608920-09.1AL
