6 720 646 305 (2016/10)
Therm 6000S
18 | Инструкции по установке
Ели монтаж осуществляется неметаллическими гибкими
трубопроводами для использования с углеводородным
газом в баллонах, то необходимо соблюдать следующее:
•
трубы должны быть как можно короче, и не длиннее 1,5
м;
•
труба должна соответствовать стандарту ET IPQ 107- 1 и
применимым нормам;
•
к трубе должен быть доступ для проверки по всей
длине;
•
труба не должна быть расположена вблизи источников
тепла;
•
перегибов и других препятствий необходимо избегать;
•
концы должны быть закреплены хомутами и
соответствующим деталями.
▶ Трубы необходимо заменять каждые четыре года или по
мере того, как они становятся сухими или хрупкими.
▶ Убедитесь в том, что впускной трубопровод чистый.
▶ Используйте направляющие для труб (входит в
комплект) и соответствующий хомут для
подсоединения газового входа к прибору.
▶ Установите отсечной газовый кран как можно ближе к
прибору.
▶ Если газовый вход подключается к сети, то
металлические трубы должны использоваться согласно
применимым нормам.
– Для подключения водонагревателя к газовой сети
необходимо использовать дополнительное
оборудование из комплекта поставки.
– Затяните гайку на резьбовом отверстии на газовом
входе(Рис. 26 , поз. 1) и используйте медный край
(Рис. 26 , поз.2) для пайки трубы к выходу сети
(Рис. 26 , поз. 3).

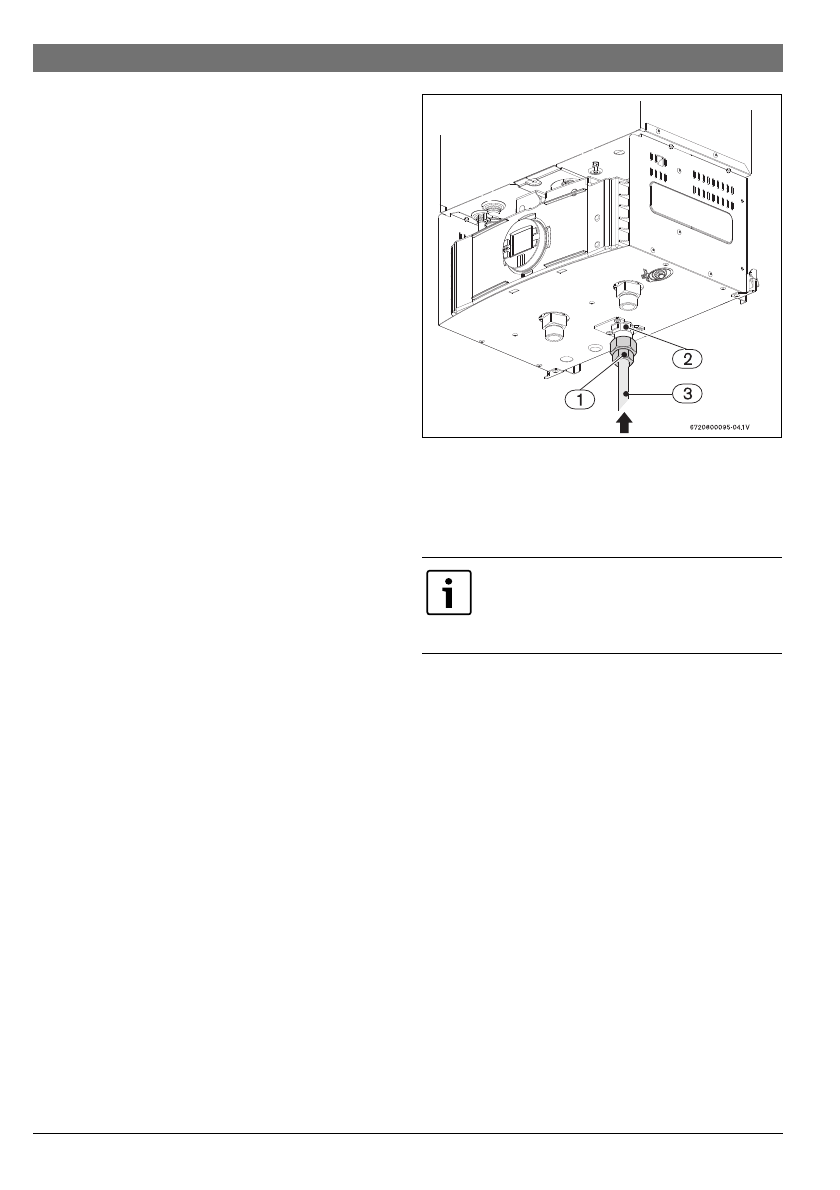

Рис. 26
[1] Газовая труба
5.8
Монтаж дополнительного оборудования
дымохода и подвода воздуха
При монтаже дополнительного оборудования необходимо
соблюдать инструкции производителей.
5.8.1 Монтаж дополнительного оборудования для
подвода воздуха
Для установки дополнительного оборудования для подвода
воздуха выполните следующее.
▶ Установите прокладку между прибором и
дополнительным оборудованием, Рис. 27 , поз. 1.
Обязателен монтаж дополнительного
оборудования дымохода и подвода
воздуха № 7 709 003 734 (система
подвода воздуха/дымохода Ø 80/80 мм).
