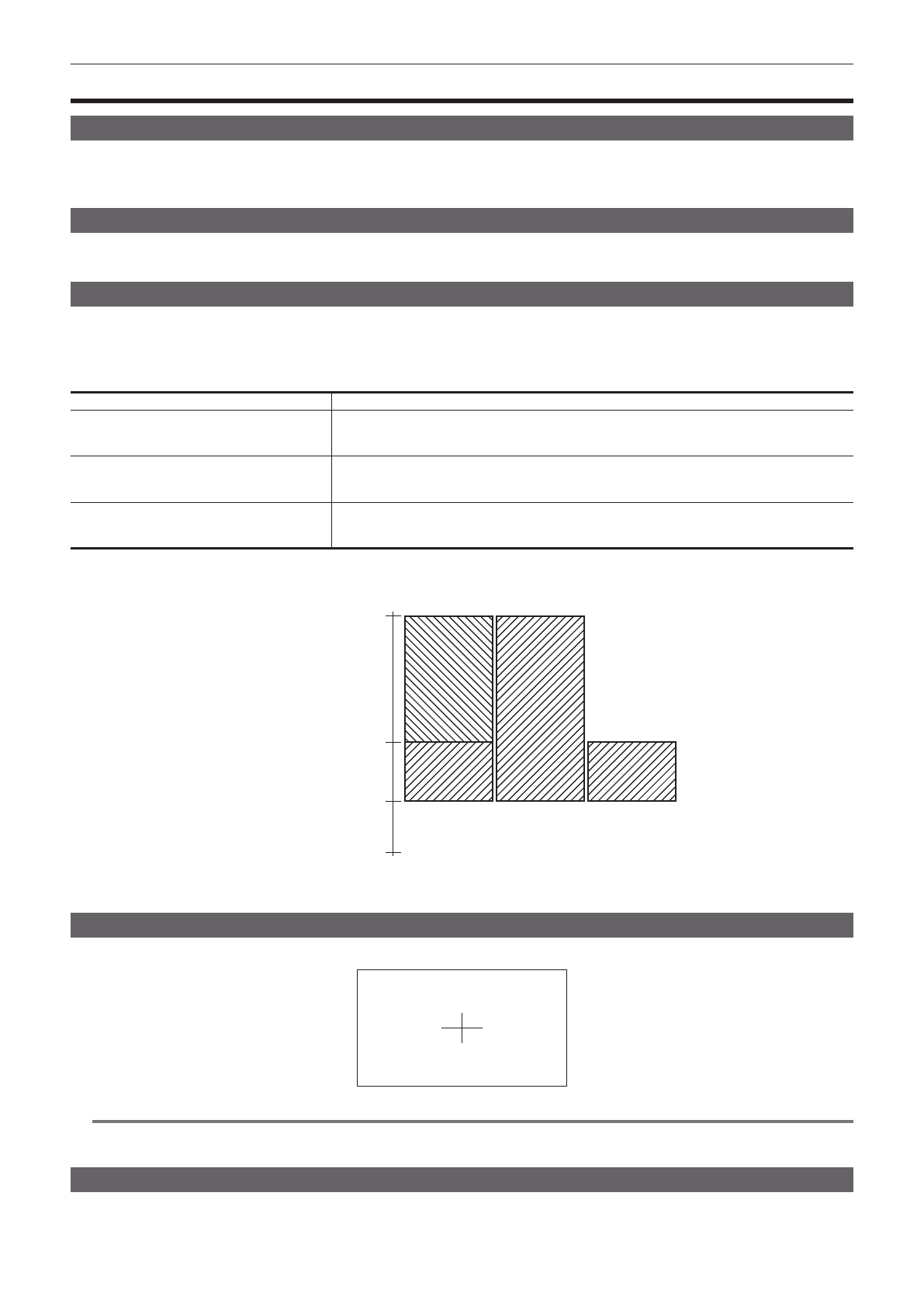

– 74 –
Глава 4 Съемка — Удобные функции съемки
Удобные функции съемки
Съемка под маленьким углом
При съемке под малым углом переместите крышку кнопки записи из положения <HOLD>, чтобы можно было выполнять съемку с помощью
кнопки записи на ручке.
f
Во избежание случайного нажатия кнопки записи на ручке, когда она не используется, оставьте крышку в положении <HOLD>.
Съемка с инверсией изображения
Задайте [ON] в главном меню
→
[SYSTEM MODE]
→
[SCAN REVERSE], чтобы отобразить и записать изображение в обратном направлении по
вертикали или по горизонтали.
Отображение зебры
Камера может отображать два типа зебра-структур.
Нажмите кнопку <ZEBRA>, чтобы отобразить зебру, заданную в меню.
Зебра-структуры также могут отображаться в видео <GENLOCK IN/VIDEO OUT> разъема в соответствии с настройками.
Уровень отображения зебры можно задать в главном меню
→
[DISPLAY SETUP].
Параметр
Описание параметров
[ZEBRA1 DETECT]
Установка уровня декодирования зебры 1.
[0%]…[109%]
f
Заводские настройки: [70%]
[ZEBRA2 DETECT]
Установка уровня декодирования зебры 2.
[0%]…[109%]
f
Заводские настройки: [85%]
[ZEBRA2]
Включение или выключение зебры 2 и выбор типа.
[ON], [SPOT], [OFF]
f
Заводские настройки: [SPOT]
[SPOT]: уровень изображения от значения настройки [ZEBRA1 DETECT] до значения настройки [ZEBRA2 DETECT] отображается в виде зебры.
[ZEBRA2]
Уровень
изображения
[ON]
[OFF]
[SPOT]
[109%]
[ZEBRA2 DETECT]
[ZEBRA1 DETECT]
[0%]
Чтобы отобразить зебру для видео, которое выводится через выходной разъем монитора (<GENLOCK IN/VIDEO OUT>), задайте в главном
меню
→
[OUTPUT SEL]
→
[VIDEO OUT ZEBRA].
Отображение метки центра
Метка центра отображается при выборе элемента, отличного от [OFF], в главном меню
→
[DISPLAY SETUP]
→
[CENTER MARK].
@
@
ПРИМЕЧАНИЕ
t
Отображение метки центра не отображается для изображений, которые выводятся через разъемы <SDI OUT>, <GENLOCK IN/VIDEO OUT> и
<HDMI OUT>.
Отображение метки зоны гарантированного отображения
Отображаются элементы, выбранные в главном меню
→
[DISPLAY SETUP]
→
[SAFETY MARK].
Размер метки зоны гарантированного отображения можно изменить в главном меню
→
[DISPLAY SETUP]
→
[SAFETY AREA].
