– 13 –
Глава 1 Обзор — Действия, которые можно выполнить с помощью данной камеры

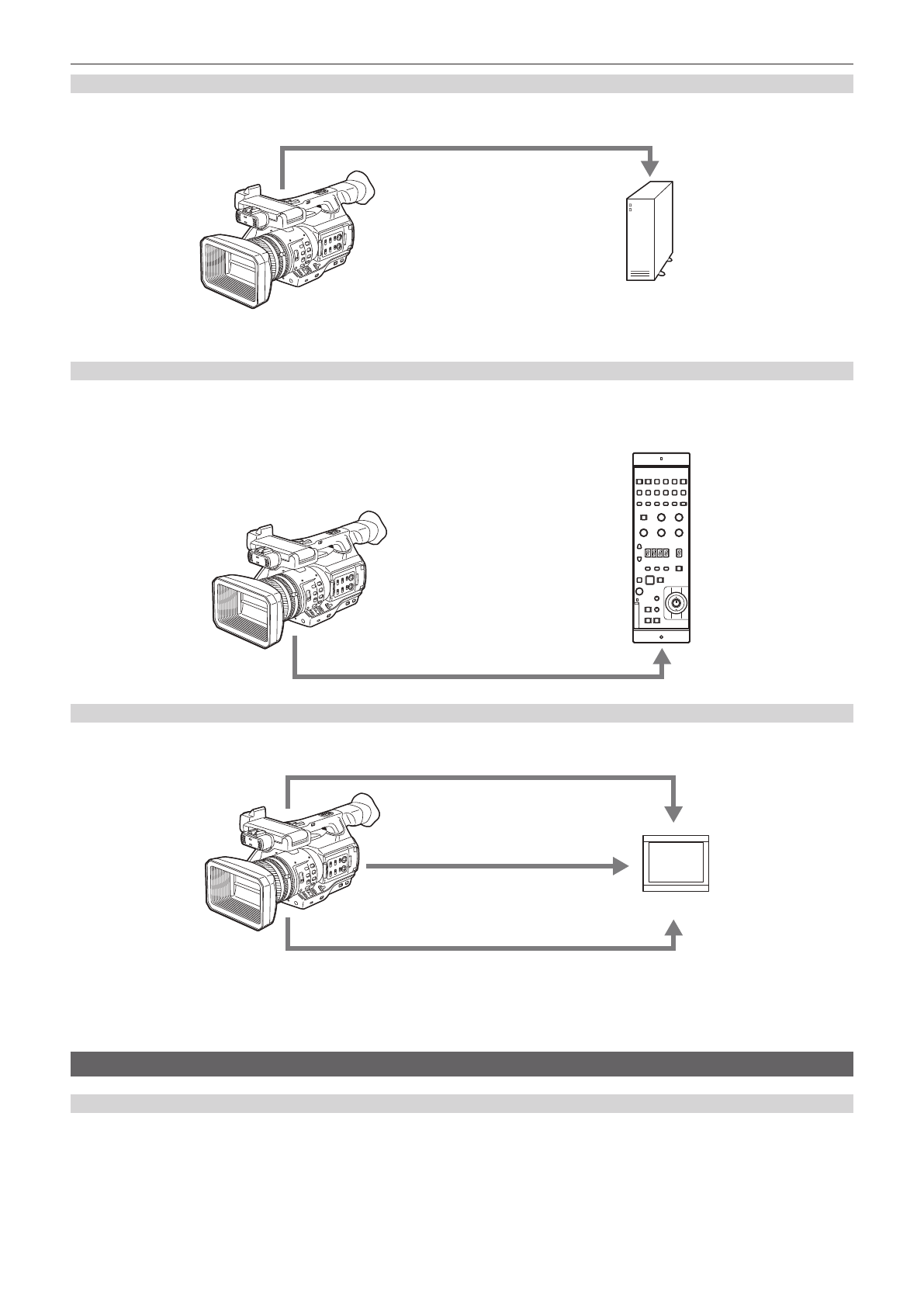

Хост-режим USB (подключение к разъему <USB3.0 HOST>)
При передаче данных видеокамера управляет жестким диском напрямую.
Внешний
накопитель
USB 3.0*
* Кабель USB 3.0 не входит в комплект поставки видеокамеры. Используйте доступный в продаже кабель USB 3.0 (с двойным экранированием для
уменьшения шумов).
Подключение к панели дистанционного управления (AK-HRP200G)
Можно дистанционно управлять некоторыми функциями, подключив панель дистанционного управления AK-HRP200G (приобретается
дополнительно) с помощью кабеля LAN.
LAN
AK-HRP200G
Подключение монитора
Для вывода изображений можно подключить монитор.
Аудиокабель
со
штекером
*
1
HDMI
кабель
*
2
BNC
кабель
(
комбинированный
/HD SDI/SD SDI)*
3
Монитор
*1 Кабели приобретаются отдельно. Они не входят в комплект поставки видеокамеры.
*2 Используйте кабель HDMI (приобретается дополнительно) с двойным экранированием. В качестве кабеля HDMI рекомендуется использовать кабель
Panasonic HDMI.
*3 Для кабеля BNC (приобретается дополнительно), подключенного к разъему <SDI OUT>, подготовьте кабель с двойным экранированием,
эквивалентный 5C-FB.
Подключение к сети
Проводное подключение LAN
На компьютере через разъем LAN можно выполнить следующие операции:
f
Проверка состояния видеокамеры
f
Проверка изображений пиктограмм
f
Воспроизведение прокси
f
Загрузка информации об управлении роликом/прокси-файлом
f
Отображение/редактирование метаданных
