Глава 2 Описание компонентов — Верхняя панель

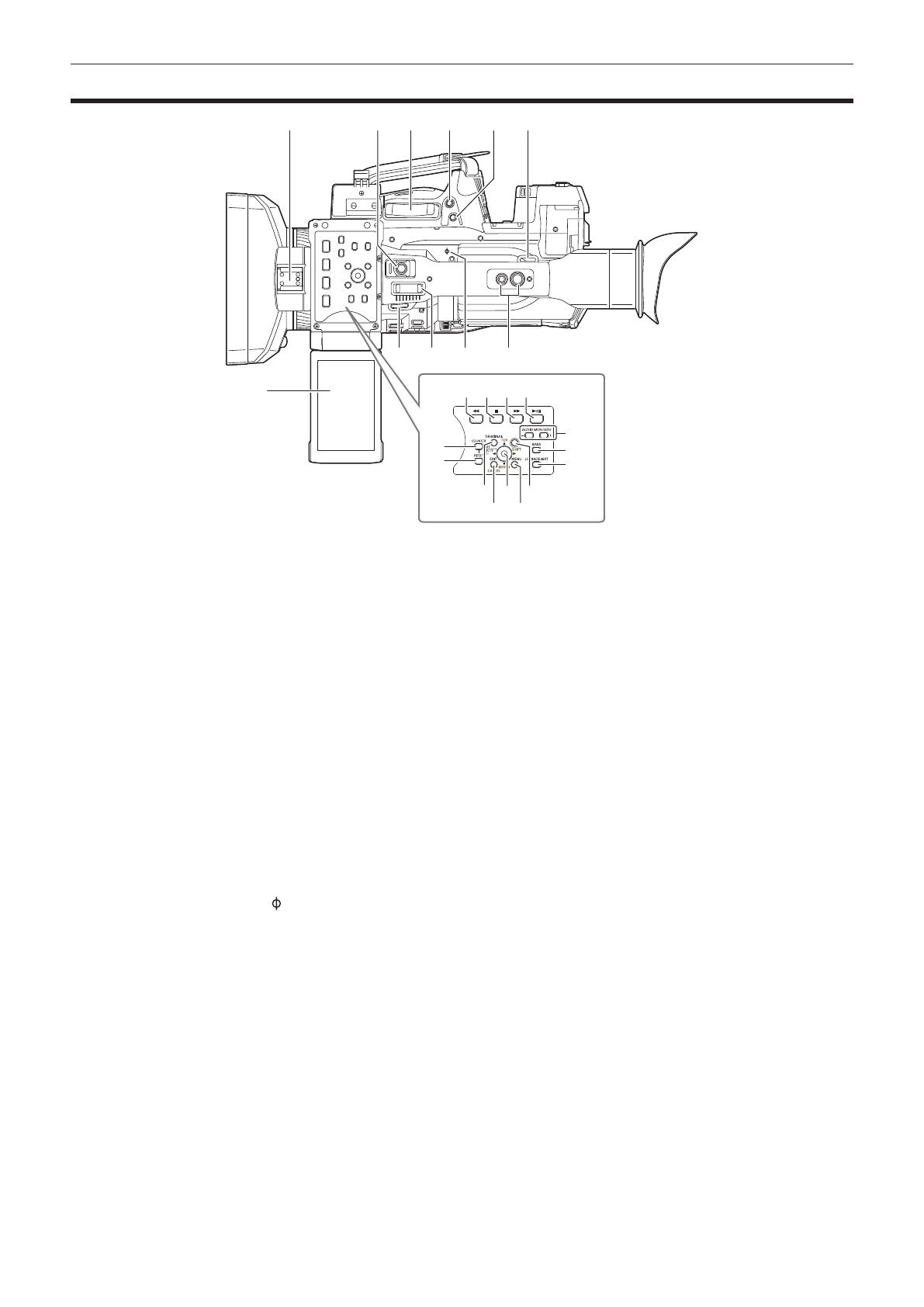

Верхняя панель

13

1

2

5

3

6

4

8

6

10

9

7

11

12

17

20

18

21

22
23

24

14 15 16

19

1  Направляющая для осветительных приборов

Используется для подключения лампы для видеокамеры.

2  Кнопка записи (на панели с ручкой) (стр. 45)

Нажмите эту кнопку для начала записи. Нажмите ее еще раз, чтобы закончить запись.
Оснащена механизмом блокировки.

3  Рычаг зума (панель с зажимом) (стр. 55)

Позволяет регулировать увеличение изображения.

<T>:

 увеличение изображения.

<W>:

 уменьшение изображения.

4  Кнопка <IRIS> (стр. 48)

Используется для выбора способа настройки диафрагмы объектива.
Эту кнопку можно использовать как кнопку USER (USER8). (стр. 39)

5  Кнопка <REC CHECK> (стр. 45)

Нажмите эту кнопку при отложенной записи, чтобы воспроизвести видео и аудио последнего ролика (в течение около трех секунд).

6  Крепление для плечевого ремня (стр. 29)

Используется для присоединения плечевого ремня.

7  ЖК-монитор (стр. 41)
8  Рычаг зума (сторона ручки) (стр. 55)

Позволяет регулировать увеличение изображения.

<T>:

 увеличение изображения.

<W>:

 уменьшение изображения.

9  Индекс фокальной плоскости < >

Используется для обозначения фокальной плоскости матрицы MOS.
Служит ориентиром для точного измерения фокусного расстояния от объекта.

10  Отверстия для крепления ручки

Используются для установки ручки.

f

Размер отверстий для привинчивания

-

1/4-20 UNC (винт длиной 5,5 mm или короче)

-

3/8-16 UNC (винт длиной 5,5 mm или короче)

11  Кнопка <COUNTER> (стр. 105)

Используется для переключения элементов экрана счетчика.

12  Кнопка <RESET>

Используется для сброса экрана счетчика времени.

13  Кнопка <

%

>

Данная кнопка работает, когда отображается экран пиктограммы.
Нажмите эту кнопку в режиме паузы для ускоренного обратного воспроизведения.
Нажмите эту кнопку во время воспроизведения, чтобы выполнить обратное воспроизведение со скоростью 4x.
Если нажать эту кнопку в режиме паузы воспроизведения, то происходит переход к началу воспроизводимого ролика с сохранением
режима паузы (нахождение начала).
