Глава 2 Описание компонентов — Левая панель

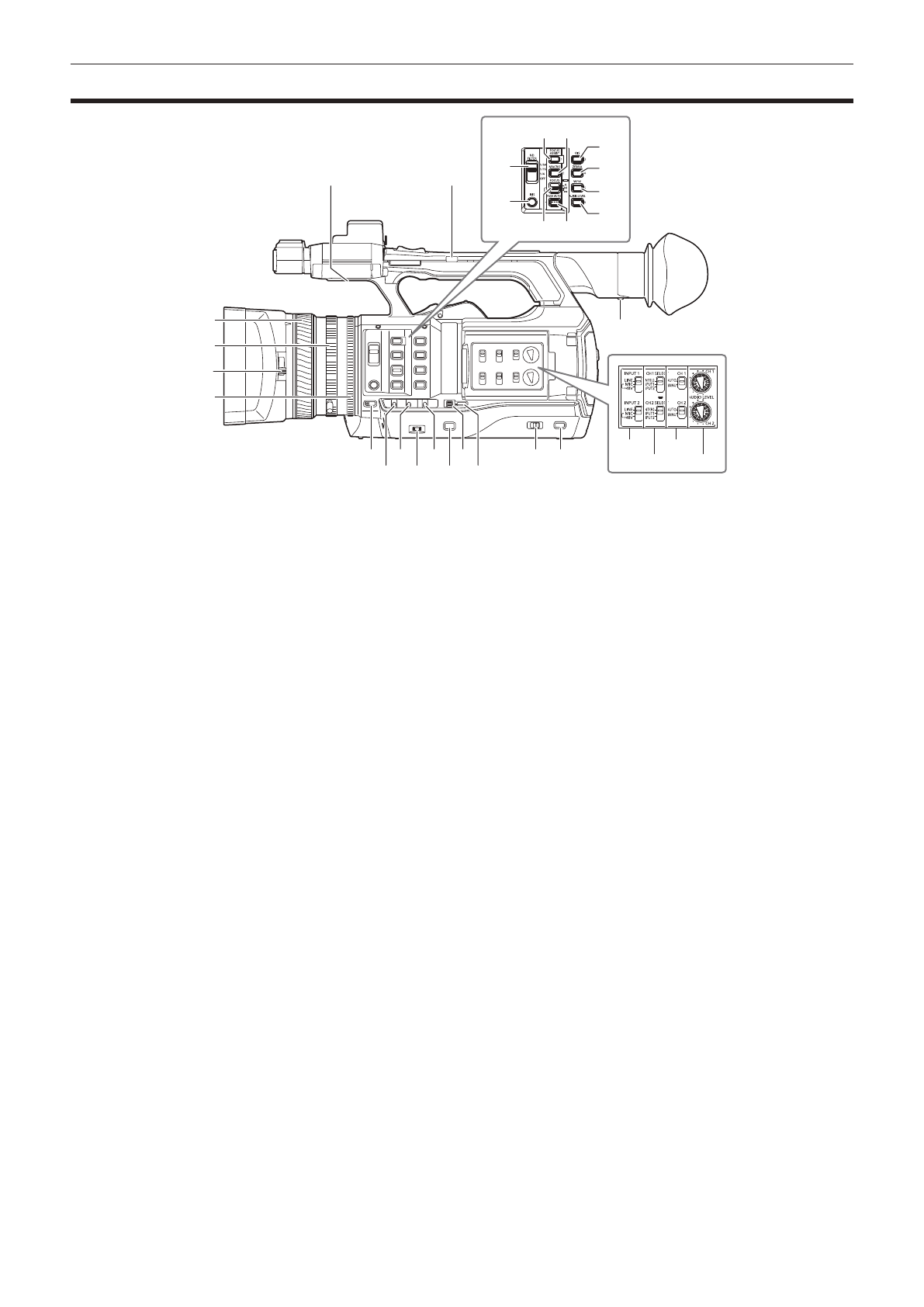

Левая панель

1

2

3

4

5

6

8

7

9

11

13 14

20

21

15

25

24

26 27

28
29
30
31

22

23

10 12

16

18

17

19

1  Кольцо фокусировки (стр. 49)

Фокусировка выполняется вручную, если переключатель <FOCUS> установлен в положение <M>.

2  Кольцо зума (стр. 55)

Регулировка зума выполняется вручную, если переключатель <ZOOM> установлен в положение <MANUAL>.

3  Рычаг переключения крышки объектива (стр. 30)

Открытие/закрытие крышки объектива.

4  Кольцо диафрагмы (стр. 48)

Настройка объектива выполняется вручную, если с помощью кнопки <IRIS> выбран режим ручной диафрагмы.

5  Переключатель <ZOOM> (стр. 55)

Выбор операции зуммирования.

<SERVO>:

 можно выполнять автоматическую трансфокацию с помощью рычага зума.

<MANUAL>:

 можно управлять кольцом масштабирования вручную, чтобы отрегулировать угол обзора.

6  Переключатель <DISP/MODE CHK> (стр. 75)

Выключатель с возвратной пружиной для проверки условий съемки и т. п.

f

Нажмите переключатель по направлению к <OFF>, чтобы очистить все экраны, за исключением экрана сведений о состоянии операции и
индикации кадров (например, область, счетчик, метка), а также зоны гарантированного отображения.

f

Нажмите этот переключатель к стороне <CHK>, чтобы отобразить всю информацию, например состояние настройки функций съемки,
список функций, назначенных кнопкам USER на ЖК-мониторе в режиме ожидания или при съемке. при каждом нажатии переключателя в
сторону <CHK> выполняется последовательное переключение экрана состояния.

7  Переключатель <GAIN> (стр. 48)

Используется для настройки яркости экрана в соответствии с освещенностью при съемке.

8  Функциональное колесо <F.AUDIO LEVEL> (стр. 65)

В следующих условиях можно настроить уровни записи для аудиоканалов 1 - 4.

f

Если переключатель <CH1>/<CH2> установлен в положение <MANU>

f

Если [AUTO LEVEL CH3]/[AUTO LEVEL CH4] установлен в положение [OFF] в главном меню

→

 [AUDIO SETUP]

→

 [RECORDING CH

SETTING]

Настройку аудиоканалов 1 - 4 можно выполнить в главном меню

→

 [AUDIO SETUP]

→

 [RECORDING CH SETTING]

→

 [FRONT VR SELECT].

9  Переключатель <WHITE BAL> (стр. 52)

Используется для выбора способа настройки баланса белого.

<PRST>:

 задайте для баланса белого установленное значение. При каждом нажатии кнопки <AWB> выполняется переключение между

режимами [3200K], [5600K] и [VAR].

<A>/<B>:

 выберите при использовании сохраненного значения настроек баланса белого.

10  Кнопка <MENU> (стр. 132)

Нажмите эту кнопку, чтобы открыть [USER MENU]. Нажмите эту кнопку и удерживайте ее не менее 3 секунд, чтобы открыть главное меню.
Нажмите ее снова, чтобы вернуться к исходному изображению.

11  Функциональное колесо <SEL/PUSH SET> (стр. 132)

Позволяет выполнять перемещение, выбор и установку элементов меню настроек при отображении меню настроек.
Задайте установленные значения для затвора, синхронного сканирования, переменной частоты кадров и баланса белого.

12  Кнопка <MODE/MENU CANCEL> (стр. 60)

f

Если меню настроек не отображается, при каждом нажатии кнопки выполняется переключение режимов для изменения переменного
значения скорости затвора, переменной частоты кадров и баланса белого.

f

Если меню настроек отображается, настройка этих элементов меню отменяется и отображается предыдущий экран.
