Глава 2 Описание компонентов — Передняя и задняя панели

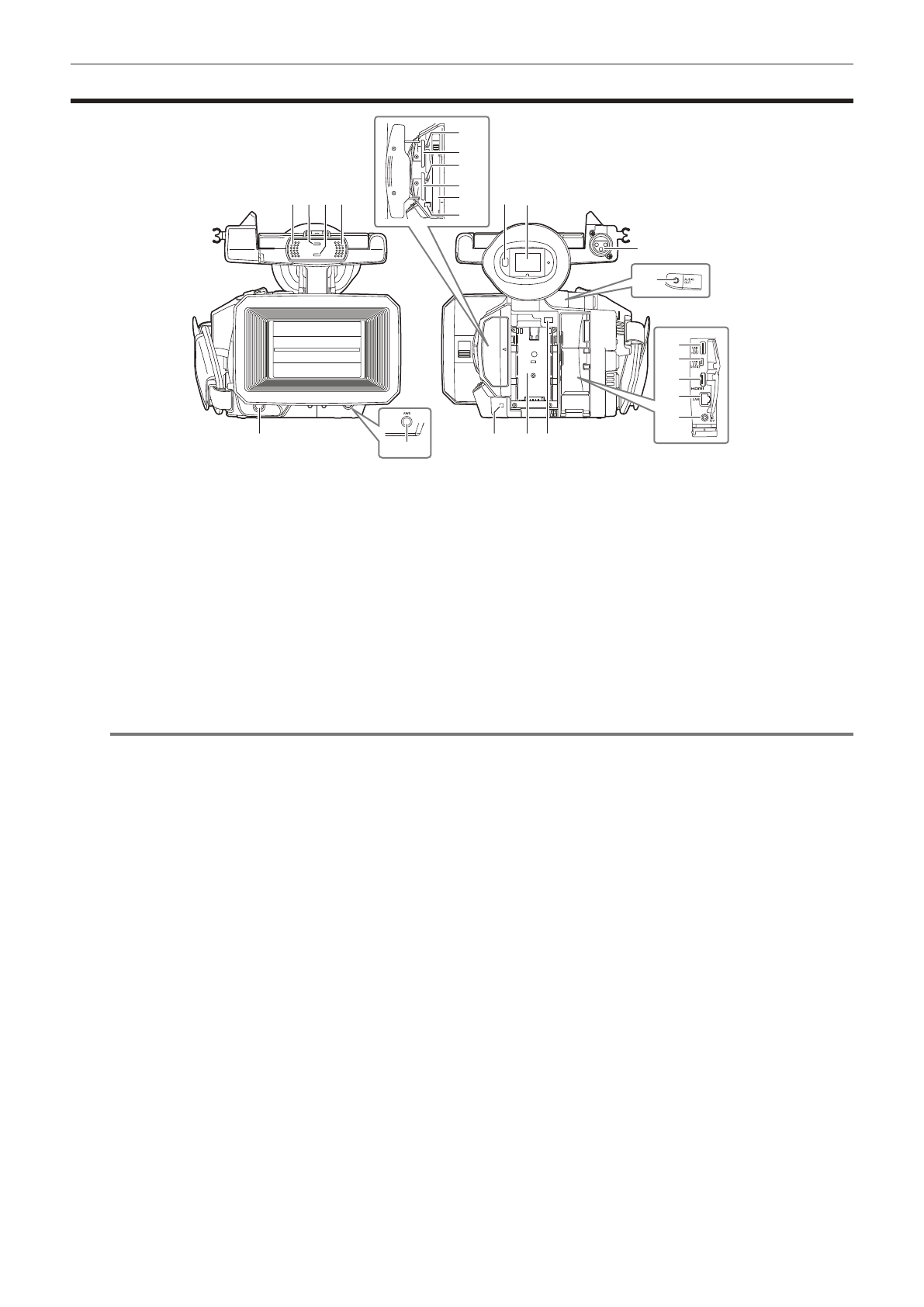

Передняя и задняя панели

1

1

7

6

2 3

5

8

4

11

10

9

12
13

14
15

16
17

19

20
21
22
23

18

1  Встроенный микрофон (стр. 64)

Встроенный стереомикрофон.

2  Датчик освещенности

Позволяет обнаружить условия освещенности: внутри помещения или снаружи.

3  Передний индикатор съемки (стр. 43)

Загорается при съемке. Данный индикатор начинает мигать при снижении заряда батареи.

4  Кнопка записи (вид спереди) (стр. 45)

Нажмите эту кнопку для начала записи. Нажмите ее еще раз, чтобы закончить запись.
Работу данной кнопки можно запретить в главном меню

→

 [SW MODE]

→

 [FRONT REC].

5  Кнопка <AWB> (стр. 52)

Нажмите эту кнопку, чтобы отрегулировать баланс белого. Удерживайте ее нажатой в течение двух или более секунд, чтобы настроить
баланс белого, а затем баланс черного.

6  Датчик глаз (стр. 42)

Приблизьте глаз для отображения экрана на видоискателе.

@

@

ПРИМЕЧАНИЕ

t

Правильность работы датчика глаз зависит от формы очков и способа держания видеокамеры. Также он может работать не верно при
попадании яркого света на наглазник.

7  Видоискатель (стр. 42)
8  Разъем <AUDIO INPUT 1> (XLR, 3-контактный) (стр. 31)

Используется для подсоединения оборудования для звукозаписи или микрофона.

9  Задний индикатор записи (стр. 43)

Загорается при съемке. Данный индикатор начинает мигать при снижении заряда батареи.

10  Фиксатор батареи (стр. 27)
11  Кнопка отсоединения батареи (стр. 27)

Позволяет извлечь батарею.

12  Светодиод обращения к карте памяти 1 microP2 (стр. 35)

Обозначает состояние доступа (при записи и воспроизведении) к карте, вставленной в слот карты памяти 1 microP2.

13  Слот карты памяти 1 microP2 (стр. 34)
14  Светодиод обращения к карте памяти 2 microP2 (стр. 35)

Обозначает состояние доступа (при записи и воспроизведении) к карте, вставленной в слот карты памяти 2 microP2.

15  Слот карты памяти 2 microP2 (стр. 34)
16  Слот карты памяти P2 (стр. 34)
17  Светодиод обращения к карте памяти P2 (стр. 35)

Обозначает состояние доступа (при записи и воспроизведении) к карте, вставленной в слот карты памяти P2.

18  Разъем <AUDIO OUT> (стр. 170)

Обеспечивает вывод записанного звука на аудиоканале 1/2.

19  Разъем <USB3.0 HOST> (хост) (стр. 171)

Позволяет подключать внешний жесткий диск и т. п.

20  Разъем <USB2.0 DEVICE> (устройство) (стр. 171)

Позволяет подключаться к компьютеру с помощью кабеля USB 2.0 для передачи данных.

21  Разъем <HDMI OUT> (вывод монитора) (стр. 170)

Используется как разъем для вывода видео на монитор.
