– 170 –
Глава 8 Подключение к внешним устройствам — Подключение головной гарнитуры, пульта дистанционного управления или ТВ/монитора
Телевизор/монитор

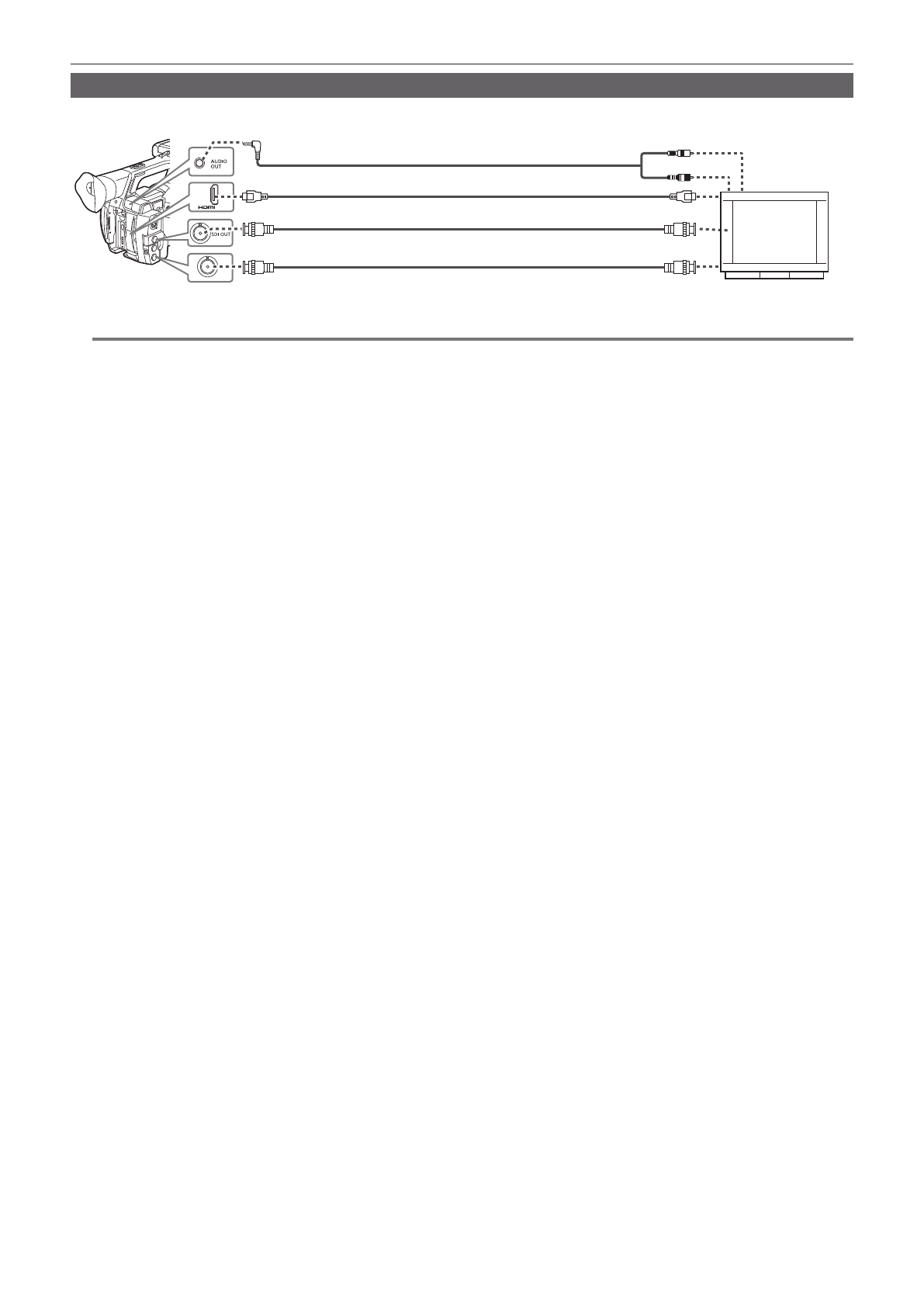

На следующем изображении показано подключение телевизора или монитора.
Аудиокабель
(
приобретается
дополнительно
)
Телевизор
/
монитор
3,5 mm
кабель
-
переходник
со
штекерным
гнездом
Кабель
BNC (
приобретается
дополнительно
)
Кабель
BNC (
приобретается
дополнительно
)
Кабель
HDMI (
приобретается
дополнительно
)
@
@
ПРИМЕЧАНИЕ
t
Видеокамера не поддерживает VIERA Link. Учтите, что при использовании кабеля HDMI и подключении данной видеокамеры к устройству,
которое поддерживает VIERA Link, на всех остальных устройствах в некоторых случаях VIERA Link может не работать.
t
Сигналы SD (480i, 576i), вывозимые через разъем <HDMI OUT>, преобразуется в прогрессивные сигналы (480P, 576P), а затем выводятся.
t
Для кабеля BNC (приобретается дополнительно), подключенного к разъему <SDI OUT>, подготовьте кабель с двойным экранированием,
эквивалентный 5C-FB.
t
Подготовьте кабель HDMI (приобретается дополнительно) с двойным экранированием. В качестве кабеля HDMI рекомендуется использовать
кабель Panasonic HDMI.
