– 31 –

Глава 3 Подготовка — Подсоединение и регулировка аксессуаров

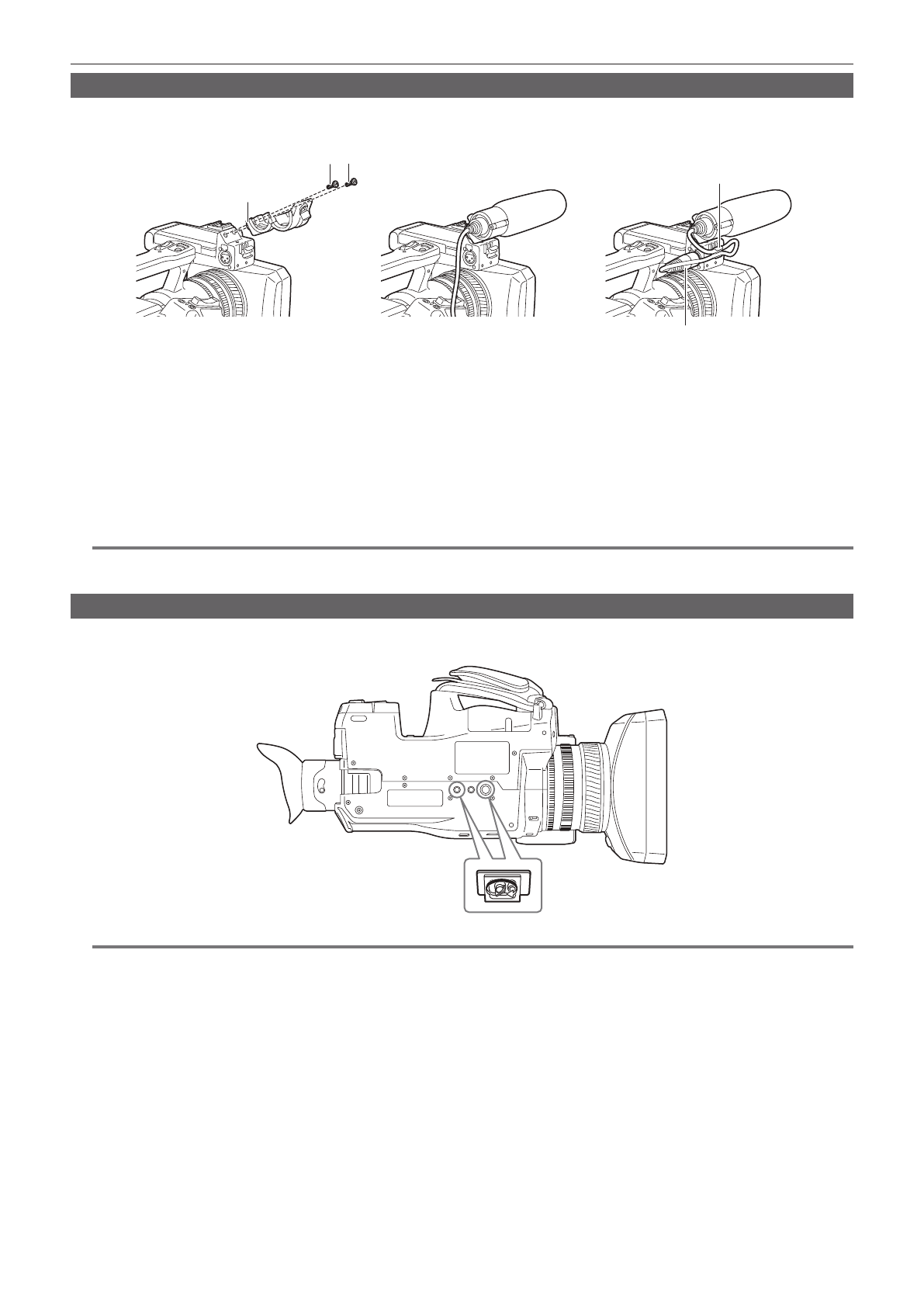

Подсоединение переднего микрофона

Предусмотрена возможность установки микрофонов, таких как остронаправленный микрофон AG-MC200G (приобретается дополнительно).
Винты защиты резьбовых отверстий крепятся к корпусу видеокамеры. Отвинтите эти винты при закреплении держателя микрофона.

Держатель

микрофона

Зажим

кабеля

микрофона

Разъем

 <AUDIO INPUT 1>

Рис

. 3

Рис

. 2

Рис

. 1

Винт

держателя

микрофона

1

Подсоедините держатель микрофона. (Рис. 1)

2

Установите микрофон и затяните зажимной винт держателя микрофона. (Рис. 2)

3

Подключите кабель микрофона к разъему <AUDIO INPUT 1> видеокамеры. (Рис. 3)

4

Закрепите кабель микрофона зажимом.

5

Установите переключатель <INPUT 1> в положение, соответствующее подключаемому микрофону.

@

@

ПРИМЕЧАНИЕ

t

Для закрепления держателя микрофона винты, изначально установленные на видеокамере, не используются. Используйте специальные
винты, поставляемые в комплекте с видеокамерой, для крепления держателя микрофона.

Установка на штатив

В отверстия крепления штатива можно вставлять винты 1/4-20 UNC и 3/8-16 UNC. Используйте отверстия, соответствующие диаметру
зажимного винта штатива.

@

@

ПРИМЕЧАНИЕ

t

Используйте штатив в безопасных местах.

t

Глубина отверстий крепления штатива составляет 5,5 mm. При установке видеокамеры на штатив не перетяните винт штатива.
