– 107 –
Глава 4 Съемка — Установка временных данных
r
Когда синхронизируется с внешним сигналом
Опорный
временной
код
Разъем
<GENLOCK IN/VIDEO OUT>
Разъем
<TC IN/OUT>
Опорный
видеосигнал
@
@
ПРИМЕЧАНИЕ
t
Для использования ввода внешних временных кодов или ввода внешних временных кодов с использованием принудительной синхронизации
установите переключатель <IN/OUT> в положение <IN> и выберите параметр [FREE RUN] в главном меню
→
[RECORDING SETUP]
→
[TCG].
t
Входные опорные сигналы Y формата HD и композитные видеосигналы можно использовать в качестве опорных видеосигналов.
t
При использовании системного режима 480i (576i) (SD), 1080P и 720P используйте входной композитный видеосигнал.
t
При включении системного режима 1080/23,98PsF используйте входной сигнал HD-Y.
t
Если при использовании системного режима 1080P и 720P будет выбран входной сигнал HD-Y, принудительная синхронизация будет
применена к сигналу изображения, однако возможен сдвиг временного кода на одно поле.
t
Если входной опорный сигнал принудительной синхронизации поврежден, запись в нормальном режиме не может выполняться, поэтому
[TEMPORARY PAUSE IRREGULAR FRM SIG] начнет мигать в окне видоискателя и на ЖК-мониторе, а ролик будет разделен на части. При
этом не гарантируется синхронизация временного кода. Запись возобновляется при возобновлении нормальной передачи сигнала. Однако
запись не возобновляется в случае интервальной записи, записи по одному фрагменту и циклической записи.
r

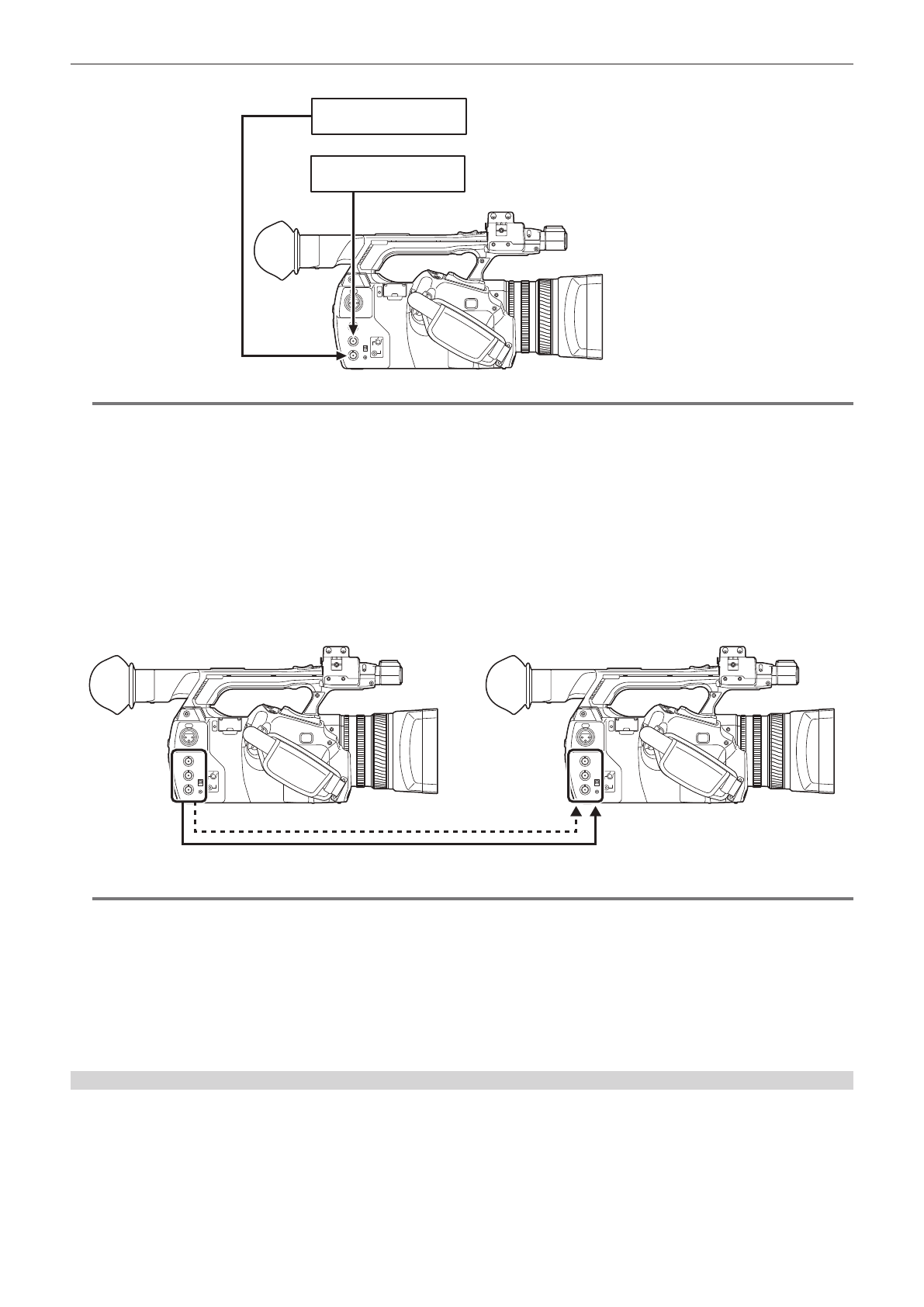

Использование одной из двух подключенных видеокамер в качестве опорной
Разъем
<TC IN/OUT>
Опорная
камера
Ведомая
камера
Разъем
<TC IN/OUT>
Разъем
<GENLOCK IN/VIDEO OUT>
Разъем
<GENLOCK IN/VIDEO OUT>
@
@
ПРИМЕЧАНИЕ
t
Установите разъем <TC IN/OUT> в качестве выходного или входного, используя переключатель <IN/OUT>.
t
Для всех устройств необходимо установить [RECORDING] в главном меню
→
[OUTPUT SEL]
→
[TC OUTPUT REF] и [COMPOSITE] в главном
меню
→
[OTHER FUNCTIONS]
→
[GL PHASE].
t
При установке [RECORDING] в главном меню
→
[OUTPUT SEL]
→
[TC OUTPUT REF] можно использовать обе камеры для записи с
одинаковым временным кодом на изображении.
t
Выходной сигнал поднесущей композитного сигнала на разъеме <GENLOCK IN/VIDEO OUT> видеокамеры невозможно синхронизировать
извне.
t
При включении системного режима 1080/23,98PsF следующие применения становятся недоступными: подключение двух видеокамер и
использование одной из них в качестве опорной видеокамеры, использование композитного выходного сигнала через разъем <GENLOCK IN/
VIDEO OUT>.
Внешняя синхронизация временного кода
Для внешней синхронизации временного кода выполните следующие действия.
1
Задайте [FREE RUN] в главном меню
→
[RECORDING SETUP]
→
[TCG].
2
Выведите на экран TC, нажав кнопку <COUNTER>.
